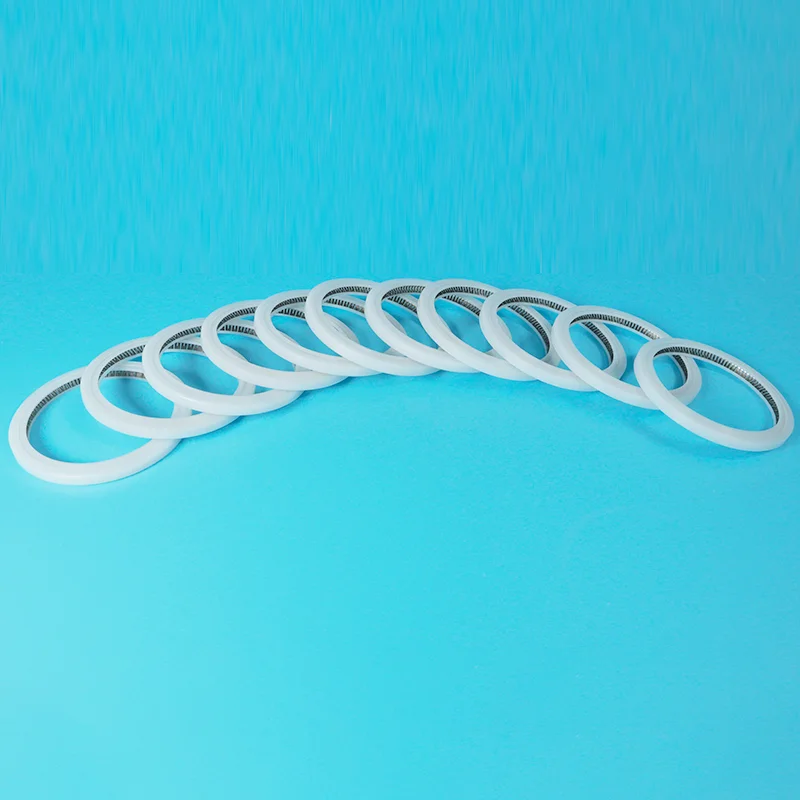

A V-típusú rugós tömítésÚgy tervezték, hogy megőrizze a megbízható tömítési teljesítményt, amikor a hagyományos elasztomer tömítések nyomással, hőmérséklettel, vegyi expozícióval, alacsony sebességű működéssel vagy hosszú inaktivitási időszakokkal küzdenek. V-alakú tömítőprofilja belső rugóerősítővel működik együtt, hogy fenntartsa a kapcsolatot az illeszkedő felülettel. Ez a kialakítás stabil tömítési teljesítményt biztosít az ipari működési feltételek széles körében.
Ez a cikk elmagyarázza, hogyan működnek a V-típusú rugós feszültségű tömítések, miért számít a rugófeszültség, hogyan befolyásolja az anyag- és rugóválasztás az élettartamot, hol használják ezeket a tömítéseket általában, és hogyan kerülhetők el a gyakori telepítési és működési problémák. Praktikus összehasonlító táblázatot és hibaelhárítási ellenőrzőlistát is biztosít mérnökök, karbantartó csapatok, berendezésgyártók és ipari vásárlók számára.
A V-típusú rugós tömítés egy precíziós tömítőelem, amely a V-alakú tömítőprofilt rugóelemmel kombinálja. A tömítés jellemzően nagy teljesítményű polimerből, például PTFE-ből vagy módosított PTFE-vegyületből készül, míg a rugó folyamatos radiális vagy axiális terhelést biztosít a tömítőfelületen.
Ellentétben a hagyományos elasztomer tömítésekkel, amelyek nagymértékben a saját rugalmasságára támaszkodnak a tömítő érintkezés fenntartása érdekében, a rugós feszültségű tömítés független energizáló mechanizmust használ. Ez különösen hasznossá teszi a kialakítást, ha a tömítőanyag korlátozott rugalmassággal rendelkezik, vagy ha a berendezés megerőltető termikus, kémiai vagy mechanikai körülmények között működik.
A V-alakú profil úgy is kialakítható, hogy szabályozza az érintkezési nyomást és alkalmazkodjon a speciális beépítési geometriákhoz. Az alkalmazástól függően a tömítést statikus tömítésre, oda-vissza mozgásra, forgó mozgásra vagy speciális nyomásviszonyokra tervezték.
A rugó a tömítőrendszer egyik legfontosabb funkcionális eleme. A tömítés felszerelésekor a rugó kezdeti érintkezési erőt hoz létre a tömítőajak és az illeszkedő felület között. Ez az erő segít bezárni a kis hézagokat és fenntartani az érintkezést, mielőtt a rendszer nyomása teljesen kialakulna.
Amikor a rendszer belső nyomása megnő, a nyomás hatással lehet a tömítési profilra, és javíthatja az érintkezési erőt a tömítési területen. A rugóerő és a rendszernyomás ezen kombinációja lehetővé teszi, hogy a tömítés stabil tömítési felületet tartson fenn a változó működési körülmények között.
A rugós konfigurációt az alkalmazásnak megfelelően kell kiválasztani. A különböző rugókialakítások eltérő terhelési jellemzőket, súrlódási viselkedést és kémiai vagy termikus környezettel szembeni ellenállást biztosíthatnak.
A V-típusú rugós tömítés geometriája közvetlenül befolyásolja a tömítőerő eloszlását. A jól megtervezett profil szabályozott érintkezést tud létrehozni a tömítőfelület mentén anélkül, hogy szükségtelen súrlódást generálna.
Ez az egyensúly különösen fontos a dinamikus alkalmazásokban. A túlzott érintkezési nyomás növelheti a súrlódást és a hőtermelést, míg az elégtelen érintkezési nyomás szivárgást okozhat. A V-alakú szerkezet hasznos alapot nyújt a tömítőprofilnak a berendezés működési követelményeihez való igazításához.
| Tervezési funkció | Funkcionális szerep | Lehetséges haszon |
|---|---|---|
| V alakú profil | Szabályozza a tömítő érintkezést | Kiegyensúlyozott tömítőerő |
| Tavaszi energizáló | Fenntartja az érintkezési nyomást | Továbbfejlesztett alacsony nyomású tömítés |
| Polimer kabát | Elválasztja az adathordozót a hardvertől | Vegyi és hőmérsékleti ellenállás |
A rugós feszültségű tömítéseket gyakran választják, ha a hagyományos elasztomer tömítés nem tudja biztosítani a vegyszerállóság, a hőmérséklet-képesség, az alacsony súrlódás és a méretstabilitás szükséges kombinációját.
A PTFE-alapú anyagok kiváló ellenállást biztosítanak számos agresszív vegyszerrel és technológiai folyadékkal szemben.
A speciális polimer vegyületek támogathatják az emelkedett vagy gyorsan változó hőmérsékletű alkalmazásokat.
A megfelelően kiválasztott PTFE-vegyületek csökkenthetik a súrlódást és a kopást a dinamikus tömítőrendszerekben.
A rugó kompenzálja a tömítési érintkezés bizonyos változásait, mivel a tömítés idővel működik.
Ezek az előnyök nem jelentik azt, hogy minden rugós tömítés minden környezethez megfelelő. A megfelelő anyagválasztás, a hornyok kialakítása, a felületkezelés, a nyomásérték, a hőmérséklet-tartomány és a beépítés egyaránt fontosak.
Az anyagválasztást a tényleges működési feltételekkel kell kezdeni, nem pedig a tömítés alakjával. A polimer köpenynek ellenállnia kell a technológiai közegnek, a hőmérsékletnek, a nyomásnak, a súrlódásnak és a várható mozgásnak.
| Anyag | Tipikus erősség | Közös megfontolások |
|---|---|---|
| Szűz PTFE | Kiváló vegyszerállóság és alacsony súrlódás | Igényes kopási körülmények esetén megerősítésre lehet szükség |
| Szénnel töltött PTFE | Jobb kopás és méretstabilitás | A vegyület kompatibilitását gondosan ellenőrizni kell |
| Üveggel töltött PTFE | Jobb kompressziós és kopási jellemzők | Egyes dinamikus rendszerekben fokozhatja az illeszkedő felület kopását |
| PEEK-alapú vegyületek | Magas mechanikai és hőmérsékleti teljesítmény | Magasabb anyagköltség és alkalmazás-specifikus feldolgozás |
A rugós anyag is számít. A kémiai környezettől, a hőmérséklettől és a szükséges kifáradásállóságtól függően rozsdamentes acél, korrózióálló ötvözetek és más speciális rugóanyagok is szóba jöhetnek.
A tömítésnek önmagában a névleges méret alapján történő kiválasztása a rossz tömítési teljesítmény egyik leggyakoribb oka. A mérnököknek értékelniük kell a teljes működési környezetet.
A polimer teljesítmény és a rugófeszültség kombinációja lehetővé teszi, hogy a V-típusú rugós tömítések ipari alkalmazások széles skáláját szolgálják ki.
Nagy igénybevételt jelentő alkalmazások esetén a pecsétet reprezentatív működési feltételek mellett kell érvényesíteni, nem pedig pusztán a katalógus leírásából.
A hagyományos elasztomer O-gyűrű gazdaságos és rendkívül hatékony megoldás lehet számos alkalmazáshoz. A rugós feszültségű kialakítások azonban vonzóvá válnak, ha a működési feltételek meghaladják a szabványos elasztomer tömítések gyakorlati lehetőségeit.
| Tényező | Hagyományos elasztomer tömítés | V-típusú rugós tömítés |
|---|---|---|
| Rugalmasság | Erősen támaszkodik az elasztomer tulajdonságokra | A tavasz további energiát ad |
| Vegyi ellenállás | Erősen függ az elasztomer típusától | Kiváló lehet megfelelő PTFE-vegyületekkel |
| Súrlódás | Anyagtól és kenéstől függően változik | Megfelelő polimer vegyületekkel alacsony lehet |
| Hőmérséklet-képesség | Anyagfüggő | Magas hőmérsékletű polimer opciók állnak rendelkezésre |
| Tervezési rugalmasság | A szabványos profilok széles körben elérhetők | A profilok, anyagok és rugók alkalmazásfüggőek lehetnek |
Még a kiváló minőségű V-típusú rugós tömítés is idő előtt meghibásodhat, ha a beszerelési folyamat megsérti a tömítőajakot, vagy nem megfelelő mechanikai igénybevételnek teszi ki a tömítést.
A dinamikus berendezéseknél különösen fontos a tengely vagy a furat felületének állapota. A karcolások, túlzott érdesség, éles megmunkálási nyomok vagy szennyeződések szivárgási utakat hozhatnak létre, és felgyorsíthatják a tömítések kopását.
| Probléma | Lehetséges ok | Ajánlott ellenőrzés |
|---|---|---|
| Szivárgás | Rossz méretek, sérült ajak, elégtelen energiaellátás | Ellenőrizze a hornyot, a tömítési profilt, a rugót és a szerelvényt |
| Nagy súrlódás | Túlzott érintkezési erő, rossz kenés, nem megfelelő anyag | Tekintse át a rugóterhelést, az anyagot, a sebességet és a felületi minőséget |
| Gyors kopás | Durva illeszkedő felület vagy csiszolóanyag | Ellenőrizze a felület állapotát és az anyagok kompatibilitását |
| Extrúziós sérülés | Túlzott hézag vagy nyomás | Tekintse át a nyomást, a hézagot, a tartalék kialakítását és a tömítés anyagát |
| A tömítés deformációja | Helytelen telepítés vagy hőmérséklet-expozíció | Ellenőrizze az összeszerelési eljárást és a hőviszonyokat |
A beszállító kiválasztása több, mint az egységárak összehasonlítása. Egy megbízható tömítőpartnernek képesnek kell lennie arra, hogy megértse az alkalmazást, megfelelő anyagokat ajánljon, megőrizze a méretkonzisztenciát, és műszaki támogatást nyújtson problémák esetén.
Ningbo Taifno PTFE Plastic Products Co., Ltd.A PTFE-alapú tömítő- és műanyagtermékekre összpontosít, és alkalmazás-orientált megoldásokat kínál az egyedi tömítőelemeket igénylő ügyfelek számára. Az ipari vásárlók számára a gyártóval való közvetlen együttműködés egyszerűsítheti az anyagokkal, méretekkel, profilokkal és gyártási követelményekkel kapcsolatos kommunikációt.
Mi a V-típusú rugós tömítés elsődleges funkciója?
Elsődleges funkciója, hogy szabályozott tömítőfelületet tartson fenn két illeszkedő felület között. A polimer köpeny biztosítja a tömítő gátat, míg a rugó folyamatos energizáló erőt biztosít.
Alkalmasak a V-típusú rugós tömítések dinamikus alkalmazásokhoz?
Igen. A profiltól, az anyagtól, a rugó konfigurációtól, a sebességtől, a nyomástól és a felület állapotától függően dugattyús vagy forgó alkalmazásokhoz tervezhetők.
Miért használják általában a PTFE-t rugós feszültségű tömítésekhez?
A PTFE alacsony súrlódást és erős ellenállást biztosít számos vegyszerrel szemben. Különböző PTFE-vegyületek is megtervezhetők a kopásállóság, a merevség és a méretstabilitás javítására.
Can a V-Type Spring Energized Seal be customized?
Igen. A testreszabás kiterjedhet a méretekre, a tömítőprofilra, a polimer keverékre, a rugóanyagra, a rugókonfigurációra és egyéb alkalmazás-specifikus követelményekre.
Milyen információkat kell megadnom, ha pecsétárajánlatot kérek?
Adja meg a tömítés méreteit, a horony méreteit, ha rendelkezésre állnak, az üzemi nyomást, a hőmérsékletet, a mozgás típusát és sebességét, a tömítőközeget, a tengely vagy a furat anyagát, a felületi minőséget és a várható üzemi feltételeket. Rajzok vagy meglévő pecsétminták is pontosíthatják a kiválasztási folyamatot.
Mi a leggyakoribb oka a tömítés idő előtti meghibásodásának?
Az idő előtti meghibásodás oka lehet a helytelen méretezés, az összeférhetetlen anyagok, a túlzott hézag, a rossz felületkezelés, a nem megfelelő szerelés, a nem megfelelő rugóterhelés vagy a tervezési tartományon túli működési feltételek.
A V-típusú rugós tömítés rendkívül hatékony megoldás lehet, ha az alkalmazás szabályozott tömítőerőt, alacsony súrlódást, vegyszerállóságot, hőmérséklet-állóságot és megbízható teljesítményt igényel változó működési feltételek mellett. A V-alakú tömítőprofil és a rugóerősítő együttesen fenntartja az érintkezést, miközben alkalmazkodik a kevésbé rugalmas tömítőanyagok korlátaihoz.
Maga a tömítés azonban csak egy része a teljes tömítési rendszernek. A helyes anyagválasztás, a rugókonfiguráció, a horony geometriája, a nyomás, a hőmérséklet, a felületkezelés, a hézag, a beépítés és a működési sebesség mind befolyásolja a végső teljesítményt.
A berendezésgyártók, karbantartó csapatok, forgalmazók és ipari vásárlók számára ezért a megfelelő V-típusú rugós tömítés kiválasztását az alkalmazási követelményekkel kell kezdeni, nem pedig egyszerűen a szabványos méret kiválasztásával. Egy műszakilag tapasztalt gyártó segíthet ezen üzemi paraméterek praktikus tömítési megoldássá alakításában.
