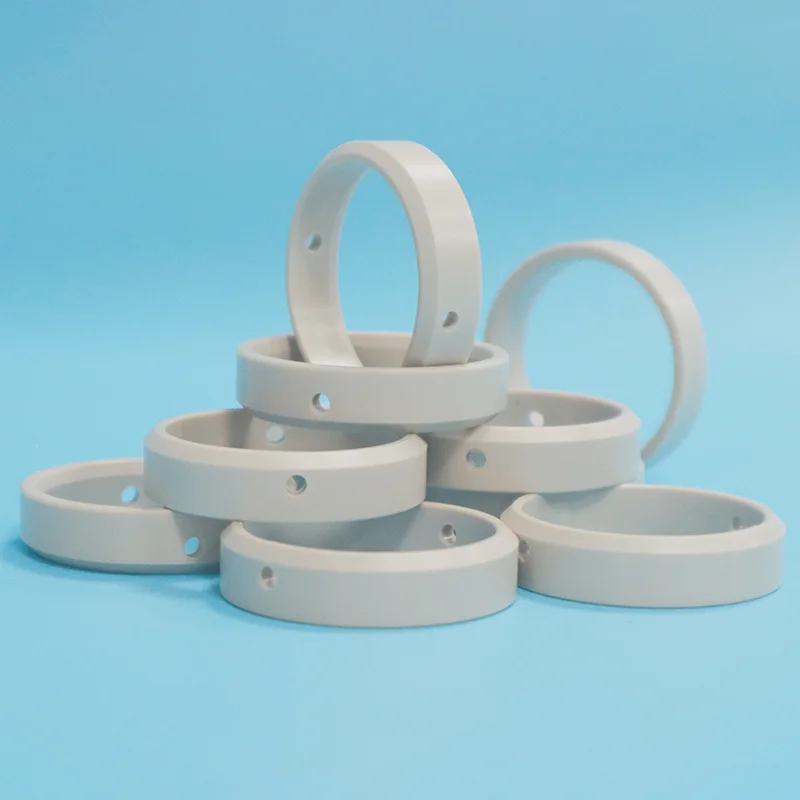

Egyedi megmunkálású PTFE alkatrészekOlyan alkalmazásokra tervezték, ahol a szabványos alkatrészek nem tudják biztosítani a vegyszerállóság, az alacsony súrlódás, az elektromos szigetelés, a méretkövetelmények és a szolgáltatási megbízhatóság kívánt kombinációját. A tömítésektől és szelepelemektől a perselyekig, szigetelőkig, kopó alkatrészekig és folyadékkezelő alkatrészekig a megmunkált PTFE lehetővé teszi a mérnökök számára, hogy alkalmazás-specifikus geometriákat hozzanak létre anélkül, hogy kizárólag a szabványos méretekre hagyatkoznának. Ez az útmutató elmagyarázza, hogyan kell kiválasztani a PTFE-t, megtervezni az egyedi alkatrészeket, ellenőrizni a megmunkálási kockázatokat, javítani az alkatrészek teljesítményét, és hatékonyan együttműködni egy professzionális PTFE gyártóval, például a Ningbo Taifno PTFE Plastic Products Co., Ltd.-vel.
Az egyedi megmunkálású PTFE alkatrészek precíziós alkatrészek, amelyeket politetrafluor-etilénből gyártanak egy adott rajz, CAD-modell, minta vagy alkalmazási követelmény szerint. Ahelyett, hogy szabványos alátétet, tömítést, perselyt, csövet vagy szigetelőt vásárolna, és a környező berendezést hozzáigazítaná, a mérnökök a tényleges működési feltételeknek megfelelően határozhatják meg az alkatrészt.
Ez a megközelítés különösen akkor hasznos, ha egy alkatrésznek nem szabványos összeállításhoz kell illeszkednie, el kell viselnie az agresszív vegyszereket, minimálisra kell csökkentenie a súrlódást, biztosítania kell az elektromos szigetelést, vagy meg kell őriznie a megbízható teljesítményt igényes környezetben. Az egyedi megmunkálás támogatja a prototípusokat, a cserealkatrészeket, a kis mennyiségű gyártást és az ismételt gyártási programokat is.
A sikeres PTFE alkatrész nem egyszerűen egy rajzra vágott műanyag alkatrész. Az anyag rugalmassága, hőmozgása, kúszási viselkedése, felületi jellemzői és alkalmazási feltételei mind befolyásolják a végső tervezést. Emiatt a legjobb gyártási folyamat az alkatrész tényleges működésének megértésével kezdődik.
A PTFE-t azért értékelik, mert számos olyan tulajdonságot egyesít, amelyeket nehéz egyetlen hagyományos anyagból elérni. Nagyon alacsony súrlódást, erős ellenállást biztosít számos agresszív vegyi környezettel szemben, kiváló elektromos szigetelést és hasznos teljesítményt kínál széles hőmérsékleti tartományban.
Ezek a jellemzők különösen vonzóvá teszik a PTFE-t a vegyszerekkel érintkező, egy másik felülethez mozduló, az elektromos elemeket elszigetelő vagy egy tömítőrendszer részeként működő alkatrészek számára.
| PTFE jellemző | Mérnöki előny | Tipikus követelmény |
|---|---|---|
| Alacsony súrlódás | Csökkenti a csúszó érintkezés ellenállását | Perselyek, csapágyak, vezetők |
| Vegyi ellenállás | Támogatja az agresszív médiák körüli használatát | Vegyi feldolgozás és folyadékkezelés |
| Elektromos szigetelés | Segíti az elektromos alkatrészek elkülönítését | Szigetelők, távtartók, védőelemek |
| Tapadásmentes viselkedés | Csökkenti a tapadást és az anyaglerakódást | Feldolgozó és kezelő berendezések |
| Alacsony nedvességfelvétel | Segít fenntartani a teljesítményt párás környezetben | Folyadékrendszerek és elektromos alkalmazások |
A szabványos alkatrészek kényelmesek, de előfordulhat, hogy nem felelnek meg a speciális berendezések méreteinek vagy teljesítménykövetelményeinek. Az egyedi megmunkálás rugalmasabb útvonalat biztosít, ha az alkatrészgeometria alkalmazás-specifikus.
A vegyszerállóság, az alacsony súrlódás, a szigetelés és a megmunkálhatóság kombinációja számos iparágban hasznossá teszi az egyedi PTFE alkatrészeket.
Tömítések, szelepülékek, bélések, tömítések, perselyek és folyadékkal érintkező alkatrészek.
Alacsony súrlódást és vegyi közegekkel szembeni ellenállást igénylő alkatrészek.
Szigetelő alátétek, távtartók, hüvelyek, perselyek és védőelemek.
Kopó alkatrészek, vezetők, csúszó alkatrészek, görgők, perselyek és egyedi mechanikai elemek.
Egyedi folyadékkezelő alkatrészek és vegyszerálló szerelvények.
Szigetelő, folyadékkezelő és vegyileg ellenálló alkatrészek, ahol a tisztaság és az anyagválasztás számít.
Az egyik legfontosabb döntés az, hogy elegendő-e a szabványos szűz PTFE, vagy fontolóra kell venni a töltött PTFE minőséget. Az anyagválasztást a működési környezettel kell kezdeni, nem pedig egyszerűen az alkatrész megjelenésével vagy vételárával.
| Anyag iránya | Potenciális Erő | Megfontolások |
|---|---|---|
| Szűz PTFE | Magas vegyszerállóság és kiváló elektromos tulajdonságok | Figyelembe kell venni a kúszást és a méretbeli mozgást |
| Üveggel töltött PTFE | Jobb méretstabilitás és kopási viselkedés | Megmunkálás közben és az illeszkedő felületekkel szemben eltérően viselkedhet |
| Szénnel töltött PTFE | Hasznos a kiválasztott kopási és mechanikai alkalmazásokhoz | Az alkalmazás-specifikus anyagok kompatibilitását felül kell vizsgálni |
| Grafittal töltött PTFE | Javíthatja a súrlódási és kopási jellemzőket | A legjobb választás a tényleges terhelés és mozgási feltételek szerint |
A helyes választás a hőmérséklettől, a nyomástól, a vegyszerhatástól, a csúszási sebességtől, a terheléstől, a tömítési feltételektől, a méretkövetelményektől és a várható élettartamtól függ. Az anyagi ajánlásnak ezért a teljes alkalmazáson kell alapulnia, nem pedig egyetlen elszigetelt tulajdonságon.
A PTFE másként viselkedik, mint a fémek és a merev műszaki műanyagok. Lágysága és tartós erő hatására deformálódásra való hajlama azt jelenti, hogy a tervezőknek figyelembe kell venniük a tényleges üzemállapotot a tűrések és a geometria meghatározásakor.
Kerülje a lehető legszigorúbb tűrés megadását pusztán azért, mert a rajz ezt lehetővé teszi. A gyakorlati tűrésstratégia a pontosságot a működés szempontjából kritikus jellemzőkre összpontosítja, miközben a nem kritikus méreteket ésszerű szinten tartja. Ez javíthatja a gyárthatóságot, a konzisztenciát és a projekt összköltségét.
A megbízható egyedi megmunkált PTFE alkatrészek projekt általában strukturált munkafolyamatot követ. Minden lépés hozzájárul a méretpontossághoz és az alkalmazás teljesítményéhez.
A méretszabályozás különösen fontos a tömítő-, csúszó- vagy precíziós szerelvényekben használt PTFE-alkatrészek esetében. Mivel a PTFE képes reagálni a hőmérsékletre, a nyomásra, a befogásra és az időre, az ellenőrzést az alkatrész tényleges funkciója alapján kell megtervezni.
Egy professzionális beszállítónak képesnek kell lennie a kritikus méretek megbeszélésére a gyártás előtt, ahelyett, hogy minden jellemzőt tetszőleges tűréshatárig megmunkálna. Igényes projektek esetén a vevőnek és a gyártónak a tömeggyártás megkezdése előtt meg kell állapodnia az ellenőrzési módszerekről, a mérési feltételekről, a mintavételi követelményekről és a dokumentációról.
| Ügyfél probléma | Lehetséges ok | Praktikus megoldás |
|---|---|---|
| Az alkatrész beszerelés után nem illeszkedik | A tolerancia vagy a hőmérsékleti feltételeket nem vették teljes mértékben figyelembe | A megmunkálás előtt határozza meg a kritikus illeszkedéseket és a tényleges működési feltételeket |
| Az alkatrész deformálódik az összeszerelés során | Túlzott tömörítés vagy nem megfelelő geometria | Tekintse át a falvastagságot, a támasztást, az illeszkedést és az anyagminőséget |
| A kopás a vártnál nagyobb | Előfordulhat, hogy a terhelés, a sebesség, az illeszkedő anyag vagy a minőség nem megfelelő | Tekintse át a működési feltételeket, és vegye figyelembe a megfelelő töltött PTFE minőséget |
| Az árajánlat magasabb a vártnál | Túl szűk tűréshatárok vagy szükségtelen összetett funkciók | Használjon CTQ-alapú toleranciát és egyszerűsítse a nem funkcionális funkciókat |
| A termelés következetessége nehéz | Anyagváltozás, folyamatváltoztatás vagy nem megfelelő ellenőrzési tervezés | Jóváhagyott anyagokra, folyamatokra, ellenőrzésekre és csomagolásra vonatkozó követelmények megállapítása |
A részletes ajánlatkérés segít a gyártónak gyorsan megérteni a projektet, és csökkenti az ismételt tisztázások kockázatát. A vásárlóknak a lehető legtöbbet kell elkészíteniük a következő információkból:
Még akkor is, ha bizonyos információk nem állnak rendelkezésre, az alkalmazási háttér megadása segíthet a gyártónak azonosítani a lehetséges kockázatokat a gyártás megkezdése előtt.
Az egyedi megmunkálású PTFE-alkatrészek beszállítójának kiválasztása többet jelent, mint az egységárak összehasonlítását. A PTFE megmunkálásához meg kell érteni, hogy az anyag viselkedése hogyan kölcsönhatásba lép a geometriával, a szerszámokkal, a munkatartással, az ellenőrzéssel és a végső alkalmazással.
A Ningbo Taifno PTFE Plastic Products Co., Ltd. PTFE műanyag termékekre és testreszabott PTFE megoldásokra összpontosít ipari alkalmazásokhoz. A nem szabványos alkatrészigényű vásárlók számára a tapasztalt gyártó értéke abban rejlik, hogy képes megvitatni a teljes projektet, nem pedig egyszerűen egy rajzot feldolgozni.
Egy hasznos beszállítónak képesnek kell lennie arra, hogy segítsen az ügyfeleknek tisztázni az anyagválasztást, a megmunkálási követelményeket, a kritikus méreteket, a gyártási mennyiségeket és az alkalmazási szempontokat. Ez a fajta kommunikáció különösen értékes, ha az ügyfél új terméket fejleszt, importált alkatrészt cserél, vagy optimalizál egy meglévő tervet.
Ahelyett, hogy csak „mennyibe kerül ez a PTFE alkatrész?”, az ipari vásárlóknak meg kell kérdezniük, hogy az anyag, a geometria, a tűrés, a gyártási folyamat és az ellenőrzési terv megfelelő-e a tényleges alkalmazáshoz. Egy jól meghatározott projekt csökkentheti az újratervezést, javíthatja a gyártási konzisztenciát, és támogathatja a kiszámíthatóbb hosszú távú teljesítményt.
Igen. Egyedi PTFE alkatrészek mérnöki rajzok, CAD-fájlok, minták vagy meghatározott méretkövetelmények alapján gyárthatók. A gyártónak a gyártás előtt felül kell vizsgálnia a tervezési és alkalmazási feltételeket.
A PTFE-t széles körben használják tömítésekhez, tömítésekhez, szelepülékekhez, biztonsági gyűrűkhöz és más tömítéssel kapcsolatos alkatrészekhez. A helyes geometriát, anyagminőséget, nyomást, hőmérsékletet, illeszkedési felületet és beépítési feltételeket azonban együtt kell figyelembe venni.
A Virgin PTFE biztosítja a PTFE-hez kapcsolódó alapvető tulajdonságokat, míg a töltött minőségek olyan anyagokat tartalmaznak, amelyek olyan jellemzőket tartalmaznak, mint a kopásállóság, a kúszási viselkedés, a méretstabilitás vagy a mechanikai teljesítmény. A legjobb választás az alkalmazástól függ.
Igen. Alacsony súrlódási jellemzői miatt a PTFE hasznos perselyekhez, csapágyakhoz, vezetőkhöz, csúszóelemekhez és más mozgó alkatrészekhez. A minőség kiválasztása előtt értékelni kell a terhelést, a sebességet, a hőmérsékletet, az illeszkedő anyagot és a várható élettartamot.
A rajz vagy CAD fájl, az anyagszükséglet, a mennyiség, a kritikus tűrések, az üzemi hőmérséklet, a nyomás, a vegyi expozíció, az alkalmazás leírása, a felületi követelmények és a szállítási elvárások nagyon hasznosak a pontos árajánlat elkészítéséhez.
Az egyedi megmunkálás különösen hasznos prototípusok, minták, cserealkatrészek, mérnöki hitelesítés és viszonylag kis gyártási sorozatok esetén, mivel a gyártási folyamat a kívánt geometriához igazítható anélkül, hogy teljes mértékben a dedikált fröccsöntő szerszámoktól függne.
Az ügyfelek gyakran csökkenthetik a költségeket azáltal, hogy csak a valóban kritikus tűréseket azonosítják, leegyszerűsítik a szükségtelen geometriát, kiválasztják a megfelelő anyagminőséget, optimalizálják a tételek mennyiségét, valamint teljes rajzokat és alkalmazási információkat biztosítanak az ajánlattétel előtt.
Az egyedi megmunkálású PTFE alkatrészek praktikus megoldást kínálnak arra az esetre, ha a szabványos alkatrészek nem tudnak megfelelni az ipari berendezések méret-, vegyi-, súrlódási, szigetelési vagy alkalmazás-specifikus követelményeinek. A legnagyobb előny nem egyszerűen maga a testreszabás, hanem az a képesség, hogy a tényleges működési környezethez hozzárendelhető egy komponens.
A sikeres PTFE projektek az anyagválasztás, az alkalmazáselemzés, a gyakorlati geometria, a megmunkálási stratégia, a tűrésszabályozás, az ellenőrzés és a kommunikáció megfelelő kombinációjától függenek. A kritikus követelmények gyártás előtti meghatározásával és egy tapasztalt gyártóval való együttműködéssel a vásárlók csökkenthetik a szükségtelen költségeket, miközben javítják az alkatrészek megbízhatóságát.
Ningbo Taifno PTFE Plastic Products Co., Ltd.támogatja az ügyfeleket, akik egyedi PTFE műanyag alkatrészeket keresnek konkrét rajzok, méretek, anyagkövetelmények és alkalmazási feltételek alapján. Akár prototípusokra, cserealkatrészekre, tömítőalkatrészekre, szigetelő alkatrészekre, perselyekre vagy más egyedi megmunkálású PTFE-megoldásra van szüksége, ossza meg igényeit a mérnöki csapattal, hogy megvitassák a megfelelő gyártási megközelítést.
Van rajz vagy testreszabott PTFE követelmény?Vegye fel velünk a kapcsolatotmég ma, hogy megvitassa projektjét, és praktikus PTFE-megoldást találjon alkalmazásához.
-
