Az egyenetlen karimákkal, törékeny tömítőfelületekkel, extrém hőmérsékletekkel vagy agresszív vegyszerekkel kapcsolatos alkalmazásokhoz a kiterjesztett PTFE-lemez sokoldalú tömítési megoldást kínál, amely egyetlen anyagban egyesíti az alkalmazkodóképességet, a tartósságot és a vegyszerállóságot.
A merev PTFE anyagoktól eltérően a kiterjesztett szerkezet kiváló rugalmasságot és összenyomhatóságot biztosít, lehetővé téve a lapnak, hogy alkalmazkodjon a durva, karcos, gödrös és egyenetlen karimafelületekhez.
Ha ePTFE termékek gyártóját és beszállítóját keresi, a Taifno jó választás, 24 órán belül válaszolunk kérdésére.

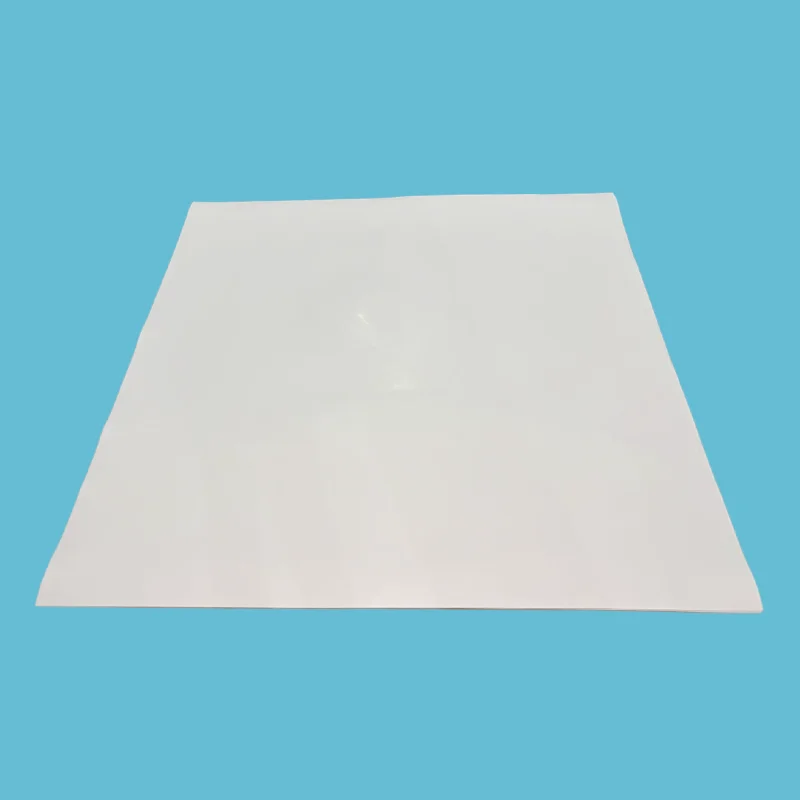

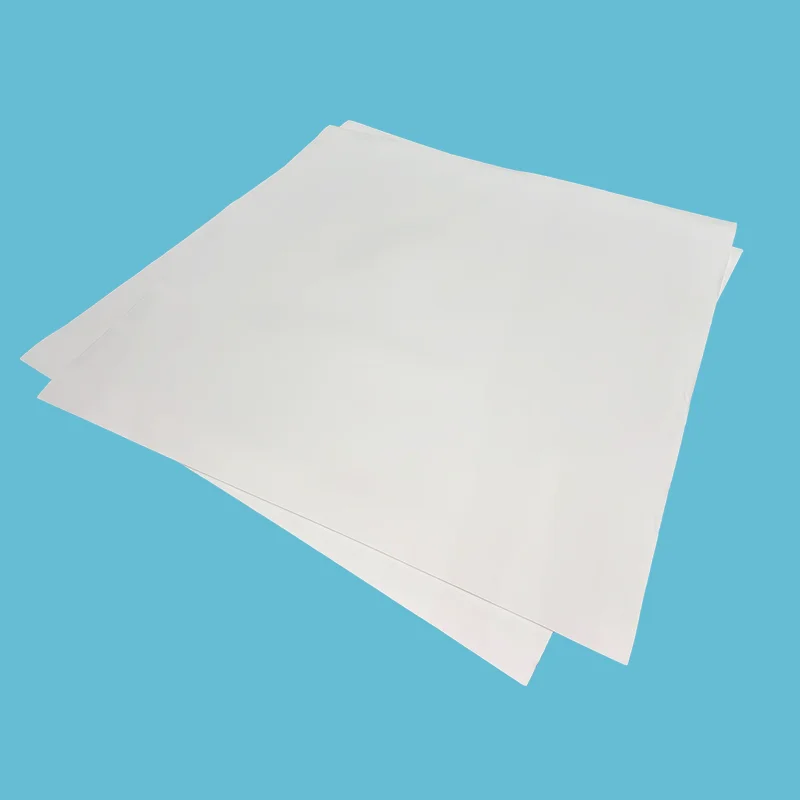

Az expandált PTFE lap 100%-ban szűz PTFE gyantából készül egy speciális expandálási eljárással, amely a sűrű PTFE szerkezetet rugalmas mikroszálas hálózattá alakítja. Ez az egyedülálló, többirányú szálszerkezet egyesíti a lágyságot és az összenyomhatóságot a PTFE kémiai stabilitásával és tartósságával.
A kibővített szálhálózat lehetővé teszi, hogy az anyag természetes módon alkalmazkodjon a karima felületi hibáihoz. Alacsony csavarnyomás mellett a puha szerkezet kitölti a karcolásokat, gödröket és egyenetlen területeket, így megbízható tömítőgátot hoz létre.
Az összenyomás után az anyag kiváló regenerációs teljesítményt tart fenn, segít megelőzni a nyomásváltozások, a hőmérséklet-ciklusok és a hosszú távú üzemi körülmények által okozott szivárgást.
1. Tiszta PTFE összetétel:100%-ban szűz PTFE-ből készült, töltő- és kötőanyag nélkül, kiváló kémiai kompatibilitást biztosítva és megelőzve a szennyeződés kockázatát.
2. Kiváló felületi alkalmazkodóképesség:A puha és rugalmas szerkezet alkalmazkodik a szabálytalan karimafelületekhez, így alkalmas törékeny berendezésekhez és alacsony nyomatékú tömítési alkalmazásokhoz.
3. Megbízható, hosszú távú tömítés:A kibővített szerkezet csökkenti a kúszást és a hideg áramlást, segít fenntartani a tömítési teljesítményt hosszabb működés során.
4. Egyszerű telepítés:Öntapadó hátlap opciók állnak rendelkezésre a pozicionálási stabilitás javítására a telepítés során, különösen függőleges vagy felső karimafelületeken.
|
Probléma |
Hogyan oldják meg az ePTFE-lapok |
|
Szabványos PTFE kúszik és szivárog |
A mikropórusos szerkezet ellenáll a hideg áramlásnak – a tömítettséget idővel megőrzi |
|
Az érdes, lyukas karimák szivárognak |
A puha anyag kitölti az egyenetlenségeket – tömítések nagy nyomaték nélkül |
|
Az üveggel bélelt karimák nagy nyomaték hatására megrepednek |
Tömítések alacsony csavarnyomással – védi a törékeny felületeket |
|
A hagyományos tömítésekhez többféle méretre van szükség |
Egy lap – bármilyen formára, méretre vágva, a helyszínen |
|
A szabványos tömítésanyag a vegyi anyagokban meghibásodik |
100% tisztaságú PTFE – pH 0-14 univerzális ellenállás |
|
A telepítés szakképzett munkaerőt igényel |
Könnyen vágható, könnyen felszerelhető, öntapadó anyag kapható – egyszerű és gyors |
|
Funkció |
ePTFE lap |
Hagyományos PTFE lap |
Miért számít |
|
Alkalmazhatóság |
★★★★★ kitölti a karcolásokat és gödröket |
★☆☆☆☆ merev |
A sérült karimák tömítése csiszolás vagy megmunkálás nélkül |
|
Kúszásállóság |
✅ Nincs hideg folyás |
❌ Kúszik terhelés alatt |
Nincs csavar újrahúzás. Idővel nincs szivárgás |
|
Tömítés durva karimákon |
✅ Kiváló |
❌ Gyenge – tökéletes karimákat igényel |
Olyan karimákon működik, amelyek szabványos PTFE-vel szivárognának |
|
Teljes költség (3 év) |
Legalacsonyabb – egy lap sok méretet helyettesít |
Mérsékelt |
Kevesebb készlet, kevesebb hulladék, kevesebb állásidő |
|
Ha a jelentkezésed... |
Válassz... |
|
Sérült, karcos vagy megvetemedett karimák |
ePTFE lap – kitölti az egyenetlenségeket, alacsony forgatónyomaték |
|
Üvegbevonatú, kerámia vagy műanyag karimák |
ePTFE lap – alacsony csavarnyomás, rugalmas, biztonságos |
|
Nagy átmérőjű karimák vagy furcsa formák |
ePTFE lap – vágja, hogy bármilyen alakra illeszkedjen a helyszínen |
|
Magas hőmérsékletű ciklus (+200°C és +315°C között) |
ePTFE lap – megtartja a tömítést, nem kúszik |
|
Vegyi, gyógyszerészeti vagy élelmiszer-feldolgozás |
ePTFE lap – tiszta PTFE, FDA-kompatibilis |
|
Tiszta, sima karimák, szabványos méretek, alacsony költség |
Hagyományos PTFE lemez |
|
Ipar |
Alkalmazás |
Kulcskövetelmény |
|
Vegyi feldolgozás |
Csőkarimák, reaktorfedelek, hőcserélők — savak, oldószerek |
Univerzális vegyszerállóság, alacsony nyomaték, durva karimák |
|
Gyógyszerészeti |
Steril berendezések, bioreaktorok – FDA-megfelelőség |
Tiszta PTFE, nem szennyező, FDA 21 CFR 177.1550 |
|
Étel és ital |
Egészségügyi csatlakozások, töltőberendezések – FDA-megfelelőség |
Tiszta ePTFE, könnyen tisztítható, nem szennyeződik |
|
Pulp & Paper |
Nagy átmérőjű karimák, rothasztók – termikus ciklus |
Alkalmazhatóság, hőmérséklet-ciklus |
|
Áramtermelés |
Gőzrendszerek, kondenzátorkarimák – magas hőmérséklet |
Széles hőmérsékleti tartomány, kúszásállóság |
|
Üvegbevonatú berendezések |
Üvegbevonatú reaktorok, edények – törékeny felületek |
Alacsony csavarnyomás, alkalmasság, üveg sérülésmentes |
|
Kriogén szolgáltatás |
LNG, folyékony oxigén – extrém hideg |
Kriogén hőmérsékleten nem rideg |
Ügyfél: savakkal és oldószerekkel foglalkozó vegyi üzem (Fortune 500 vegyipari vállalat)
Kihívás: A hagyományos PTFE tömítéseket a hőcserélő karimáin 6 havonta cserélték a kúszási deformáció és a szivárgás miatt. A magas hőmérséklet és a nyomásciklus hideg áramlást, csavarnyomaték-veszteséget és szivárgást okozott. Karbantartási költség: 5000 USD karimánként évente.
Megoldás: Kibővített PTFE lapra cserélve, egyedi tömítés alakra vágva. A puha, rugalmas anyag kitöltötte a karima egyenetlenségeit. Alacsony csavarnyomaték szükséges.
Eredmény: nulla szivárgás 18 hónapig. Nincs szükség csavarok újrahúzására. A kúszás megszűnt. Becsült költségmegtakarítás: 7500 USD/év karimánként.
Ügyfél: Több üvegbélésű reaktorral rendelkező gyógyszergyártó
Kihívás: A merev PTFE-tömítések tömítéséhez szükséges nagy nyomaték miatt az üvegburkolatú reaktorfedelek megrepedtek. Minden üvegjavítás 8000 dollárba került, plusz a gyártási leállások.
Megoldás: Telepített kiterjesztett PTFE-lap öntapadó hátlappal. Vágja, hogy illeszkedjen a reaktor karimájához. Alacsony csavarnyomás szükséges, kiküszöbölve az üvegbélés feszültségét.
Eredmény: Nulla az üveg sérülése. Tökéletes tömítés kisebb nyomatékkal. A telepítési idő 80%-kal csökkent. 18 hónapig nincs csere. 16 000 dollárt takarított meg az üvegjavítási költségeken.
Megjegyzés: Az esetek tényleges eredményei az alkalmazás körülményeitől függően változnak. Alkalmazás-specifikus javaslatokért forduljon hozzánk.
|
Paraméter |
Érték |
|
Hőmérséklet-tartomány – Folyamatos |
-196°C és +200°C között |
|
Hőmérséklet tartomány – rövid távú |
+315°C-ig |
|
Nyomás – max |
20 MPa |
|
pH-tartomány |
0-14 — univerzális vegyszerállóság |
|
Sűrűség |
0,7-1,0 g/cm³ |
|
Összenyomhatóság |
45% ± 5% (ASTM F36) |
|
Helyreállítás |
≥10% (ASTM F36) |
|
Szakítószilárdság |
≥10 MPa |
|
Anyag |
100% szűz PTFE (expandált) |
|
FDA-kompatibilis |
Igen – megfelel az FDA 21 CFR 177.1550 előírásának |
|
Szín |
Fehér/törtfehér |
|
Méret (mm) |
Vastagsági tartomány (mm) |
|
1500 × 1500 |
0,5-6 |
|
1500 × 4500 |
0,5-6 |
|
1800 × 5400 |
0,5-6 |
|
2000 × 2000 |
0,5-6 |
|
Egyedi méretek kérésre |
|
100% szűz PTFE gyanta – nincs újraköszörülés, nincs újrahasznosított anyag. Állandó minőség, tételről tételre.
Teljes nyomon követhetőség – Minden tétel nyomon követhető a nyersanyagtól a kész lapig. Anyagbizonyítvány kérésre.
FDA-kompatibilis fokozat – Megfelel az FDA 21 CFR 177.1550 előírásának élelmiszeripari és gyógyszerészeti alkalmazásokhoz.
Nemzetközi szabványok szerint tesztelve – ASTM F36 (összenyomhatóság/visszanyerés), ASTM F152 (szakítószilárdság), ASTM D792 (sűrűség).
Hosszú eltarthatóság – Korlátlan eltarthatóság – nem romlik az idő múlásával.
Öntapadó opció – Nyomásérzékeny öntapadó hátlappal kapható a könnyű függőleges telepítés érdekében.
V: Az ePTFE lap egy puha, rugalmas tömítőlap, amely 100%-ban expandált PTFE-ből készül. Vágja méretre a helyszínen, és nyomja rá a karima felületére. Alacsony csavarhúzónyomatékkal tömíti az érdes, lyukas vagy vetemedett karimákat, ahol a hagyományos PTFE szivárog. Egy lap számos tömítésanyagot helyettesít.
Mikor kell használni: Sérült karimák, üveggel bélelt karimák, nagy átmérőjű karimák, alacsony nyomatékú alkalmazások, hőciklus és vegyszerszolgáltatás.
Mikor NE használja: Nagynyomású dinamikus tömítés (mozgó alkatrészek), csak statikus tömítés.
V: A költség a vastagságtól, mérettől, mennyiségtől és attól függ, hogy szükség van-e öntapadó hátlapra.
Összehasonlítás: Egy ePTFE lap általában körülbelül ugyanannyiba kerül, mint 8-10 különböző méretű tömítés készletezése. De egy lap lefedi a karimaméretek 80%-át, azt vágja, amire szüksége van, nulla hulladék, nincs várakozás. Egy év alatt az ügyfelek általában 40-60%-ot takarítanak meg a teljes tömítési költségen, szemben a többféle méretű raktárkészlettel.
Átfutási idő:
Raktáron: 24-48 órán belül kiszállítjuk.
Szállítás: légi 5-10 nap, tengeri 15-30 nap.
Küldje el nekünk méretét és kérelmét, 24 órán belül árajánlatot adunk.
V: Hőmérséklet: -196°C és +200°C között (rövid ideig).
Nyomás: 20 MPa-ig.
Kémiai: pH 0-14, univerzális ellenállás, kivéve az olvadt alkálifémeket és az elemi fluort.
Három gyakori hiba:
(1) Rossz vastagság használata: durva felületek esetén használjon vastagabb lapot vagy dupla lapot; sima karimáknál szabványos vastagság működik.
(2) Túlhúzás: ePTFE tömítések alacsony nyomatékkal; a túlfeszítés károsíthatja a lemezt és szivárgást okozhat.
(3) Nem támogatja a lapot a telepítés során: az öntapadó hátlap tartja a helyén; enélkül a lap elmozdulhat.
Öntapadós tipp: Függőleges vagy felső karimák esetén használjon öntapadó hátlapot, húzza le a hordozófóliát, nyomja erősen a karima felületére, és az összeszerelés közben a helyén marad.
