Kiterjesztett PTFE tömítőzsinór

A Taifno különféle PTFE tömítőtermékek kutatás-fejlesztésére és gyártására specializálódott. Kiterjesztett PTFE tömítőzsinórunkat durva, lyukasztott vagy deformált felületek kezelésére tervezték, és illeszkedik a szabálytalan vagy sérült karimákhoz; a helyszínen méretre vágható és a helyére préselhető, így nem kell több száz specifikációt raktározni vagy egyedi megrendelésekre várni. Közvetlen gyári árakat kínálunk és műszaki támogatási szolgáltatásokat nyújtunk.

Kérdés küldése

termékleírás

Az előre kivágott tömítéseket gyakran nehéz összeilleszteni szabálytalan karimák, sérült tömítőfelületek vagy egyedi felszerelések esetén. A kiterjesztett PTFE tömítőzsinór rugalmas alternatívát kínál azáltal, hogy lehetővé teszi a felhasználók számára, hogy a helyszínen levágják a kívánt hosszúságot, és közvetlenül a tömítési területnek megfelelően alakítsák ki a tömítést. Lágy, kiterjesztett szerkezete alkalmazkodik a durva, kátyús és egyenetlen felületekhez, miközben megőrzi a megbízható tömítést alacsony csavarnyomaték mellett.

Az ePTFE-ből készült zsinór kiváló vegyszerállóságot biztosít a 0–14 pH-értékű közegben, -196°C és +200°C közötti hőmérséklet-tartományban és 100 bar nyomásig. Vegye fel a kapcsolatot a Taifnóval még ma, hogy gyors tömítési megoldást kapjon a karbantartáshoz és a nem szabványos alkalmazásokhoz.

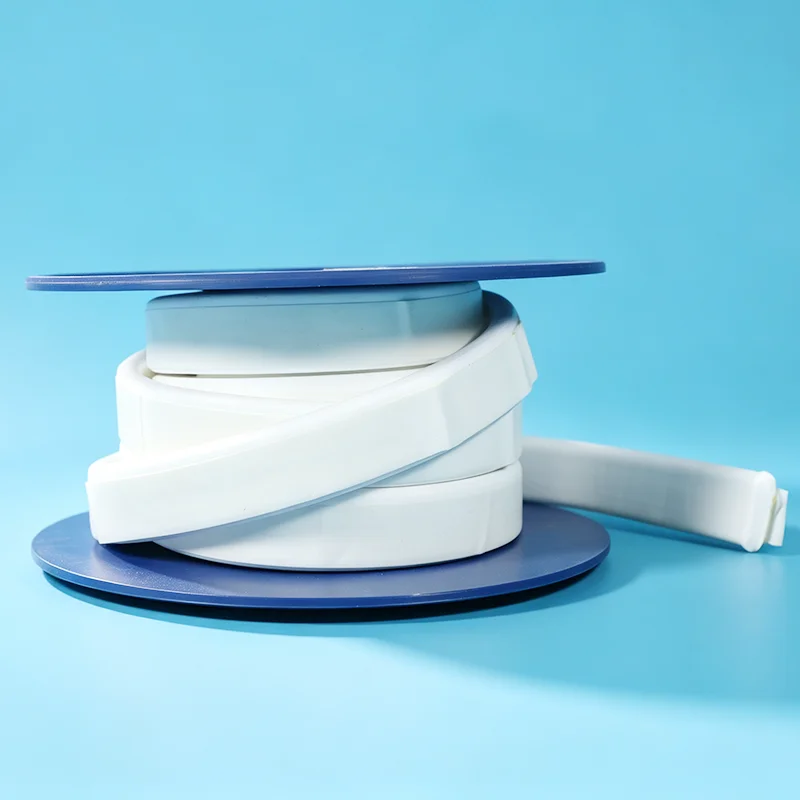

Expanded PTFE Sealing Cord

Hogyan biztosít rugalmas tömítést a kiterjesztett PTFE kábel?

Az expandált PTFE tömítőzsinór egy folyamatos tömítőanyag, amelyet 100%-os tisztaságú PTFE gyantából tágulási eljárással gyártanak. Puha, mikroporózus szerkezete kiváló összenyomhatóságot és rugalmasságot biztosít, lehetővé téve a zsinórnak, hogy alkalmazkodjon a szabálytalan tömítési területekhez, hézagokhoz és bonyolult karimageometriákhoz, miközben megőrzi a megbízható tömítési teljesítményt.

Az egyszerű helyszíni telepítéshez tervezett zsinór a kívánt hosszúságúra vágható, közvetlenül a tömítőhoronyba vagy a karima területére helyezhető, és összeszerelés közben összenyomható, így tartós tömítést alkotva.

Az öntapadó opció segít a vezeték megfelelő helyén tartásában, különösen függőleges felületeken vagy nehéz telepítési körülmények esetén.

Főbb előnyök

1. Rugalmas alakadaptáció

Az összenyomható szerkezet kitölti az egyenetlen felületeket és a nehezen lefedhető tömítőréseket szabványos előre kivágott tömítésekkel.

2. 100% tisztaságú PTFE anyag

Töltőanyag- és grafitmentes, kiváló vegyszerállóságot biztosít és megelőzi a szennyeződés kockázatát.

3. Széles hőmérsékleti képesség

Rugalmas marad kriogén hőmérsékleten -196°C-ig, miközben megőrzi a tömítési teljesítményt.

4. Hosszú távú stabilitás

Jobban ellenáll a kúszásnak és a hideg áramlásnak, mint a hagyományos PTFE, segít fenntartani a tömítőerőt a hosszabb használat során.

Why Choose Expanded PTFE Cord?

Probléma	Hogyan oldja meg az ePTFE kábel
Több száz tömítésméret raktáron	Egy tekercs több ezer előre kivágott tömítést helyettesít – 4-6 kábelméret a legtöbb alkalmazást lefedi
Az egyéni formák túl sokáig tartanak	Vágja méretre a helyszínen – nincs várakozás
A sérült vagy megvetemedett karimák szivárognak	A puha, rugalmas anyag kitölti a karcolásokat, gödröket és egyenetlenségeket
Vágja le a tömítések hulladékát	Pontosan azt vágja, amire szüksége van – zéró hulladék
A törékeny karimák nagy nyomaték hatására megrepednek	Alacsony csavarnyomású tömítések – ideális üvegbetétes és műanyag karimákhoz
Költséges leállás, tömítésekre várva	Azonnali elérhetőség – nem kell várni az egyedi vágásra

Összehasonlítási és kiválasztási útmutató

ePTFE kábel vs elővágott tömítések vs hagyományos PTFE

Funkció	ePTFE kábel	Előre vágott tömítések	Hagyományos PTFE lap
Leltár	Egy tekercs – több száz méretet helyettesít	Minden méretet raktáron kell tartani	Többféle vastagságban és méretben
Egyedi formák	Helyszíni vágás – bármilyen alakra illeszkedik	Egyedi szerszámozást vagy várakozást igényel	Lapból kell kivágni
Alkalmazhatóság	★★★★★ kitölti a karcolásokat és gödröket	★☆☆☆☆ merev	★☆☆☆☆ merev
Cold Flow	✅ Nem kúszik	N/A	❌ Kúszik terhelés alatt
Hőmérséklet	-196°C és +200°C között	Anyagtól függ	-180°C és +200°C között
Vegyi ellenállás	pH 0-14	Anyagtól függ	pH 0-14
Hulladék	Nulla	Jelentős	Jelentős
Teljes költség	Legalacsonyabb	Legmagasabb	Mérsékelt

Gyors kiválasztási útmutató

Ha a jelentkezésed...	Válassz...
Sérült, karcos vagy megvetemedett karimák	ePTFE kábel
Üvegbevonatú, kerámia vagy műanyag karimák	ePTFE vezeték – alacsony csavarnyomás
Nagy átmérőjű karimák (24" felett)	ePTFE kábel – nincs egyedi tömítés várakozás
Különös alakú vagy nem szabványos karimák	ePTFE zsinór – bármilyen formára vágva
Tiszta, sima karimák, szabványos méretek	Előre vágott tömítések

Méretválasztási útmutató

A karima felületének állapota	Ajánlott kábelméret
Sima, lapos karimák	a tömítés érintkezési felületének 1/3-a (W)
Durva, gödrös vagy hornyolt karimák	a tömítés érintkezési felületének 1/2-e (W)
Keskeny karimák (≤7 mm érintkezési felület)	Teljes szélességű tömítés használható

Elsődleges alkalmazások

Ipar	Alkalmazás
Vegyi feldolgozás	Csőkarimák, reaktorfedelek, hőcserélők — savak, oldószerek
Gyógyszerészeti	Steril berendezések, bioreaktorok – FDA-megfelelőség
Étel és ital	Egészségügyi csatlakozások, töltőberendezések – FDA-megfelelőség
Pulp & Paper	Nagy átmérőjű karimák, rothasztók – termikus ciklus
Áramtermelés	Gőzrendszerek, kondenzátorkarimák – magas hőmérséklet
Üvegbevonatú berendezések	Reaktorok, tartályok – törékeny felületek, alacsony nyomaték

Factory Factory Factory Factory

Alkalmazási esetek

1. esettanulmány: Vegyi üzem – megszűnt készletköltségek

Kihívás: Egy vegyi üzem több mint 100 tömítésmérettel rendelkezik 20+ karimamérethez. A készlet drága és helyigényes volt. A nem szabványos karimák napokig tartó leállást okoztak az egyedi tömítésekre várva.

Megoldás: Cserélje ki az összes levágott tömítést kiterjesztett PTFE-zsinórra. Helyette 4 méretű vezeték van raktáron.

Eredmény: 80%-kal csökkent a készletköltség. Az állásidő napokról órákra csökkent. Egy zsinór több karimaméretet fed le.

2. esettanulmány: Üvegbélésű reaktor – A karima sérülése megszűnt

Kihívás: Egy gyógyszergyár üvegbevonatú reaktorfedelet repesztett a merev PTFE-tömítések tömítéséhez szükséges nagy nyomaték miatt.

Megoldás: Öntapadó hátlappal ellátott kiterjesztett PTFE tömítőzsinórra váltott. Alacsony csavarnyomás szükséges.

Eredmény: Nulla az üvegbélés sérülése. Tökéletes tömítés kisebb nyomatékkal. 18 hónap és még mindig – nincs csere.

Megjegyzés: Az esetek tényleges eredményei az alkalmazás körülményeitől függően változnak. Alkalmazás-specifikus javaslatokért forduljon hozzánk.

Műszaki előírások

Az ePTFE tömítőzsinór tulajdonságai

Paraméter	Érték
Hőmérséklet tartomány	-196°C és +200°C között
Nyomás – Folyadék	100 bar-ig
Nyomás – Gáz	16 bar-ig
pH-tartomány	0-14 — univerzális vegyszerállóság
Sűrűség	0,7-1,0 g/cm³
Szakítószilárdság	≥7 MPa
Szakadási nyúlás	≥120%
Anyag	100% szűz PTFE (expandált)
Öntapadó hátlap	Elérhető (sok minőségben alapfelszereltség)
FDA fokozat elérhető	Igen – élelmiszeripari és gyógyszerészeti alkalmazásokhoz

Elérhető méretek

Keresztmetszeti forma	Mérettartomány	Közös alkalmazások
Kerek vezeték	Ø 2,4 mm-től Ø 25 mm-ig	Szabványos karimás tömítés, szeleptömítés
Négyzet/téglalap alakú	3 mm × 1,5 mm és 50 mm × 50 mm között	Széles karimás alkalmazások
Szalag/szalag	1,5–7 mm vastag × 2–1500 mm széles	Nagy felületű tömítések, manók

Minőségbiztosítás

100% szűz PTFE gyanta – nincs újraköszörülés, nincs újrahasznosított anyag. Állandó minőség.

Teljes nyomon követhetőség – Minden tétel nyomon követhető. Anyagbizonyítvány kérésre.

Elérhetők az FDA-kompatibilis minőségek – Megfelel az FDA 21 CFR 177.1550 és a BfR követelményeinek.

Precíziós gyártás – A folyamatos folyamat egyenletes sűrűséget és tömöríthetőséget biztosít.

Hosszú eltarthatóság – Korlátlan eltarthatóság – nem romlik az idő múlásával.

Minőség tesztelve – A szakítószilárdság, a sűrűség és az összenyomhatóság tételenként tesztelve.

Test Test Test Test

GYIK

K: Mikor kell használni a kiterjesztett PTFE tömítőzsinórt?

V:Mikor kell használni: Szabálytalan felületek, sérült karimák, nem szabványos méretek, nagy átmérőjű karimák, üveggel bélelt/műanyag karimák, amelyek kis nyomatékot igényelnek.

Mikor NE használja: Nagynyomású dinamikus tömítés (mozgó alkatrészek), csak statikus tömítés.

K: Mennyibe kerül az ePTFE tömítőzsinór, mi az átfutási idő?

V: A költség az átmérőtől/keresztmetszettől, a tekercs hosszától és a mennyiségtől függ. Egy tekercs általában kevesebbe kerül, mint 10 különböző méretű tömítés tárolása.

Teljes költség nézet: A vezeték méterenként többe kerül, mint a normál tömítési lap. De pontosan azt vágja, amire szüksége van, nulla hulladék, nincs várakozás, nincs egyedi szerszám. Egy év alatt a készlet-, állásidő- és hulladékmegtakarítás meghaladja az anyagköltséget.

Átfutási idő:

Raktáron: 24-48 órán belül kiszállítjuk.

Szállítás: légi 5-10 nap, tengeri 15-30 nap.

K: Melyek a korlátok és a leggyakoribb hibák?

V: Hőmérséklet: -196°C és +200°C között (rövid távon +315°C).

Nyomás: 100 bar-ig (folyadék), 16 bar (gáz).

Kémiai: pH 0-14, univerzális ellenállás, kivéve az olvadt alkálifémeket és a fluort.

Három gyakori hiba:

(1) Rossz méret: a vezetéknek a tömítés érintkezési felületének 1/3-1/2-ának kell lennie.

(2) Túlhúzás: ePTFE tömítések alacsony nyomatékkal; a túlfeszítés károsítja a kábelt.

(3) Nem megfelelő végcsatlakozás: a végeknek keresztezniük kell egy csavarlyuk helyén. Sérült felületek esetén fedje át a bemetszett területet vagy duplázza fel.
