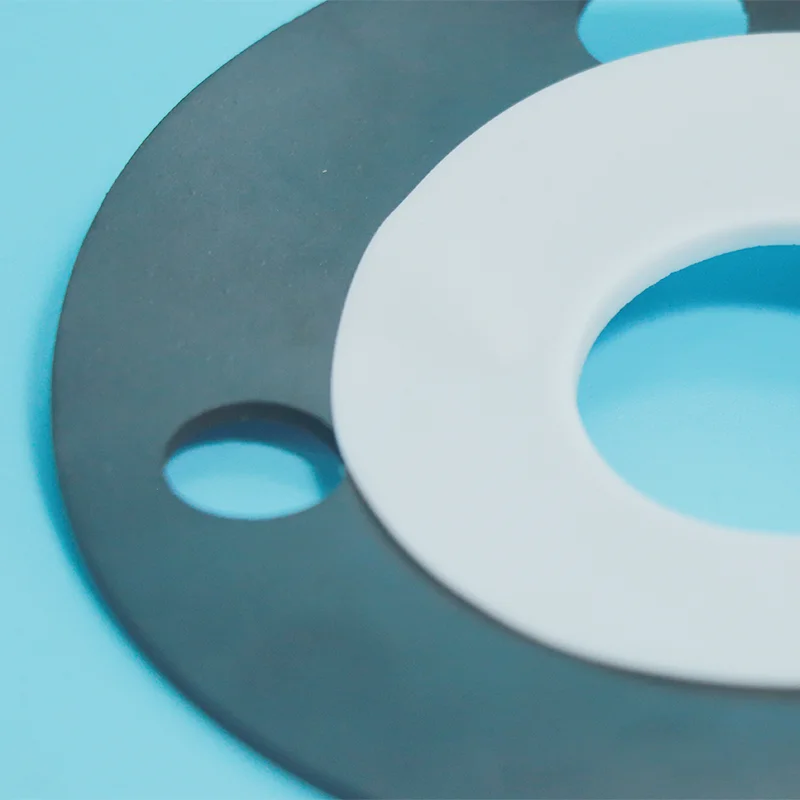

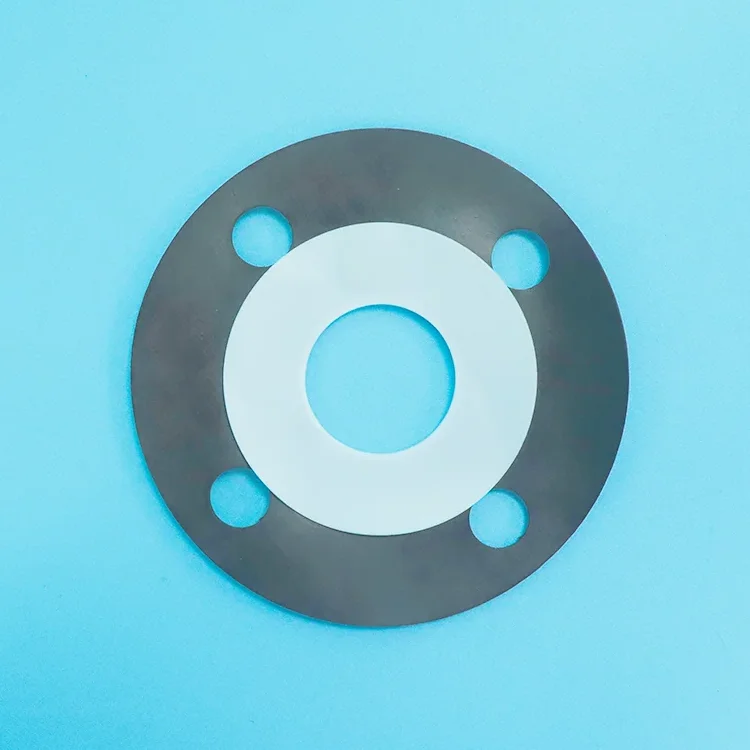

B típusú PTFE borítéktömítés

A B típusú PTFE buroktömítés PTFE-tömbből négyzet alakú keresztmetszetűvé van megmunkálva, teljesen bezárva a töltőmagot, rés nélkül. Jobb tömítési integritás, mint az A típus. Alacsonyabb költség, mint a szilárd PTFE.

Küldje el karimáját és hordozóját a Taifnónak, mi professzionális gyártó vagyunk, és személyre szabott megoldásokat kínálunk.

Mi az a B típusú PTFE borítéktömítés?

A B típusú PTFE borítéktömítés egy PTFE külső köpenyből áll, amely tömör PTFE tömbből vagy lapból van megmunkálva, és teljesen bezárja a puha töltőanyagot. Az A típustól eltérően (amelynek a külső éle egy hasítékkal van ellátva), a B típus négyzet keresztmetszetű, és nincs rés – a töltőanyag teljesen lezárva van a PTFE burkolaton belül.

Szerkezet:

PTFE köpeny: PTFE-tömbből vagy lemezből négyzetes keresztmetszetűvé megmunkálva, teljesen bezárva a töltőanyag magját látható rés nélkül

Töltőmag: Nem fémes anyag, például nem azbeszt gumilemez, préselt szál vagy grafit kompozit lemez

B típusú felépítés: Teljes boríték megmunkált négyzet keresztmetszetű, nincs rés, nincs szabad töltőanyag, jobb tömítés

Főbb jellemzők:

Nincs rés: A töltőmag teljesen tömített a PTFE-köpenyben, nincs szabad gyenge pont

Jobb tömítési integritás: A megmunkált konstrukció kiváló tömítési teljesítményt nyújt az A típushoz képest

Belső átmérő illesztése: A belső átmérő megmunkálható, hogy illeszkedjen a karima furatához, megakadályozva az áramlási turbulenciát és csökkentve az eróziót

Összehasonlítási és kiválasztási útmutató

A típus vs B típus vs C típusú vs szilárd PTFE

Gyors kiválasztási útmutató

Elsődleges alkalmazások

Műszaki előírások

B típusú PTFE borítéktömítés tulajdonságai

Elérhető töltőlehetőségek

Esettanulmány

Egy nagy sanghaji petrolkémiai üzemben egy etilén krakkológáz-kompresszor (300-as osztály) kimeneti csővezetékének szelepe H₂S-tartalmú üzemi körülmények között működött, korrozív közegnek, magas hőmérsékletnek, nyomásingadozásnak és gyakori indítás-leállítás ciklusoknak kitéve. Az eredeti spiráltekercses tömítések a hosszú távú működés során fokozatosan elvesztették tömítőképességüket a tekercsanyagok és a töltőanyag-alkatrészek korróziója miatt, ami potenciális szivárgási kockázatot és növekvő karbantartási igényt jelent.

E kihívások kezelésére az üzem a meglévő tömítéseket B típusú PTFE-kapszulázott tömítésekre cserélte. A teljesen PTFE-köpennyel ellátott rugalmas töltőmaggal ez a kialakítás kiválóan ellenáll a H₂S-nek, savaknak, lúgoknak és más agresszív vegyszereknek, miközben megakadályozza a közvetlen érintkezést a folyamatközeg és a belső töltőanyag között. Az összenyomható mag javított visszanyerési teljesítményt is biztosít, lehetővé téve a tömítésnek, hogy kompenzálja a karima egyenetlenségeit és a nyomásingadozásokat működés közben.

A beszerelés után a B típusú PTFE tokozású tömítések stabil tömítést értek el az etilén krakkológáz-kompresszor kilépőszelep-alkalmazásában. A 4 éves átfutási ciklus során a rendszer zéró szivárgást tartott fenn, bizonyítva a PTFE-kapszulázott tömítéstechnológia hosszú távú megbízhatóságát az igényes petrolkémiai tömítési alkalmazásokban, miközben csökkenti a karbantartási gyakoriságot és javítja az üzembiztonságot.

GYIK

K: Mi az a B típusú PTFE borítéktömítés, és mikor kell használni?

A: A B típusú PTFE borítéktömítés egy négyzet alakú keresztmetszetű, megmunkált PTFE-köpeny, amely egy rés nélküli, puha töltőanyagot teljesen bezár. A teljes burkolat kiváló tömítési integritást biztosít az A típusúhoz (rés típusú) képest, nincs szabad töltőanyag, nincs potenciális gyenge pont. A belső átmérő megmunkálható, hogy illeszkedjen a karima furatához, megakadályozva az áramlási turbulenciát.

Használja a B típust, amikor: Az A típusúnál jobb tömítési megbízhatóságra van szüksége a közepes-nagy nyomású korrozív karbantartáshoz (5,0 MPa-ig), de nem szeretne szilárd PTFE-ért fizetni.

Mikor NE használja a B típust: Alacsony nyomású, költségérzékeny alkalmazások, ahol az A típus elegendő. Nagynyomású vagy nagy átmérőjű szolgáltatás esetén vegye figyelembe a C típust. A maximális kémiai tisztaság és a permeáció kockázatának elkerülése érdekében vegye fontolóra a szilárd PTFE-t.

K: B típusú vs. tömör PTFE tömítés, melyiket válasszam?

V: A B típusú (boríték) a PTFE-köpenyből származó vegyszerállóságot biztosít, és a töltőmagból összenyomható, alacsonyabb költséggel, mint a szilárd PTFE.

A töltőmag azonban megtámadható, ha a közeg idővel áthatol a PTFE-köpenyen. A tömör PTFE tömítés maximális vegyi ellenállást és tisztaságot kínál, nincs töltőanyag, nincs áthatolási kockázat.

De lényegesen többe kerül és kevésbé rugalmas (nincs töltőmag a visszarugózáshoz).

Gyors szabály:

Közepes nyomású, költségtudatos, korrozív szerviz → B típus.

Nagy nyomású, ultratiszta, kritikus szolgáltatás, nem elfogadható az áthatolási kockázat → Szilárd PTFE.

K: Mik a korlátozások és melyek a leggyakoribb hibák?

V: Hőmérséklet: +200°C-ig.

Nyomás: Akár 5,0 MPa (50 bar).

Kémiai: pH 0-14 univerzális ellenállás, NEM kompatibilis olvadt alkálifémekkel vagy elemi fluorral magas hőmérsékleten. A PTFE-t bizonyos vegyszerek (salétromsav, klór, etilén-oxid) idővel áthatolhatják.

Gyakori hibák:

(1) B típus használata olyan alkalmazásokban, ahol a közeg áthatja a PTFE-t: bizonyos vegyi anyagok idővel áthatolhatnak a PTFE-n, és megtámadhatják a töltőmagot, rendszeresen cserélik a tömítéseket, vagy szilárd PTFE tömítéseket használhatnak.

(2) Túlhúzás: a túlzott nyomás károsíthatja a PTFE-köpenyt, ezért használjon szabályozott nyomatékot.

(3) Rossz méretválasztás: DN500 méretig az A és B típust ajánljuk, nagyobb átmérőnél a C típust részesítjük előnyben.
