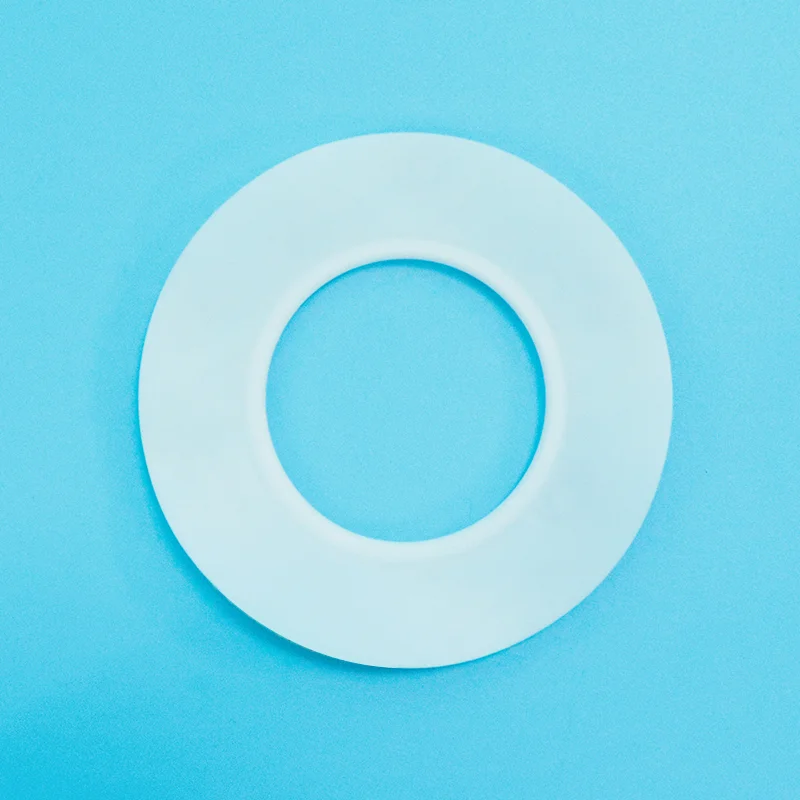

C típusú PTFE borítéktömítés

A Taifno a C típusú PTFE borítéktömítések professzionális gyártója. Rendelkezünk ISO 9001 és ISO 14001 tanúsítvánnyal, termékeink megfelelnek az olyan mérvadó nemzetközi szabványoknak, mint a CE és az FDA; egyedi iparági követelmények és működési feltételek alapján testreszabást is kínálunk.

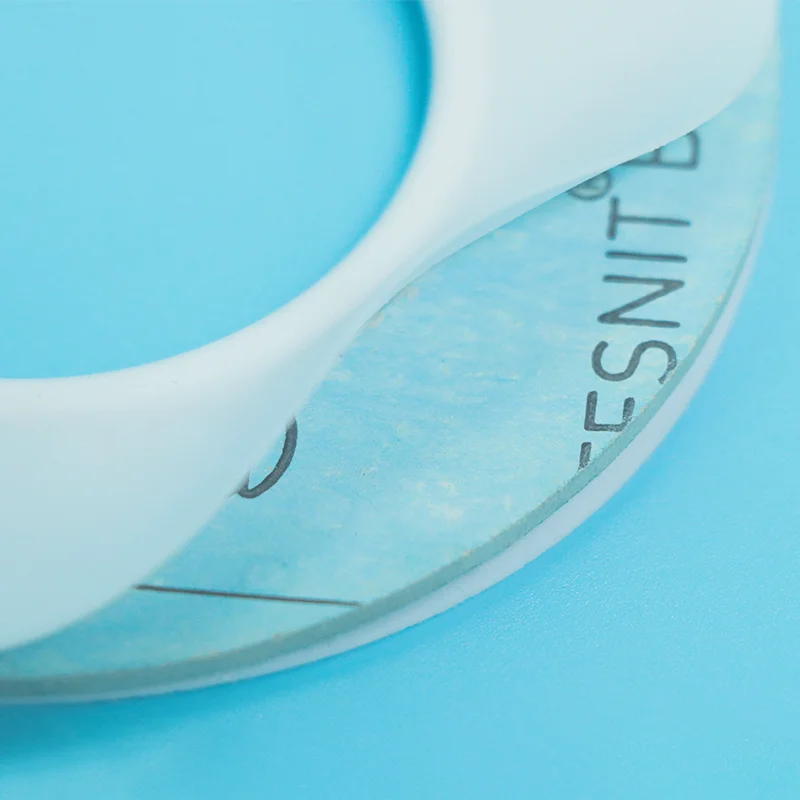

A C típusú tömítés egy PTFE borításból áll, amely hullámos rozsdamentes acél maggal kombinálva (304 vagy 316 rozsdamentes acél kivitelben kapható). A megerősített fémmag nemcsak növeli a szerkezeti szilárdságot, hanem rugalmasságot is biztosít, valamint javítja a nyomásingadozásokkal és a hőciklusokkal szembeni ellenállást.

Hogyan működik a C típusú PTFE borítéktömítés?

A C típusú PTFE Envelope Gasket egy megerősített tömítési megoldás, amelyet nagynyomású és igényes működési környezetekhez terveztek. PTFE külső réteggel és hullámos, rozsdamentes acél erősítőmaggal kombinálva olyan kompozit szerkezetet hoz létre, amely vegyi ellenállást és mechanikai szilárdságot is biztosít.

A tömítés szerkezete a következőket tartalmazza:

PTFE külső réteg: A PTFE köpeny teljesen körülveszi a belső fém megerősítést, korrózióálló tömítőfelületet hozva létre. Megvédi a fémbetétet az agresszív közeggel való közvetlen érintkezéstől, miközben megőrzi a PTFE kiváló ellenálló képességét savakkal, lúgokkal, oldószerekkel és egyéb vegyi anyagokkal szemben.

Hullámos rozsdamentes acél megerősítés: A belső 304 vagy 316 rozsdamentes hullámos betét rugalmas tartóelemként működik. Rugószerű kialakítása lehetővé teszi a tömítés visszanyerését az összenyomás után, fenntartja a tömítési nyomást, és ellenáll a deformációnak ingadozó terhelések hatására.

Megerősített tömítő kialakítás: A PTFE és a hullámos fémmag kombinációja lehetővé teszi a C típusú konstrukció számára, hogy fenntartsa a tömítési teljesítményt a nyomásváltozások, a hőtágulás és az ismételt működési ciklusok során. A fém megerősítés javítja a stabilitást és csökkenti az extrudálás vagy kifújás kockázatát igényes alkalmazásoknál.

Főbb teljesítményelőnyök:

Fokozott helyreállítási teljesítmény: A hullámos rozsdamentes acélbetét folyamatos rugalmas helyreállítást biztosít, segítve a tömítést a tömítőerő fenntartásában az ismételt összenyomás és hőmérsékletváltozások után.

Megnövelt nyomásállóság: A megerősített fémmag támogatja a PTFE réteget és megakadályozza a túlzott deformációt, így alkalmas nagyobb nyomású alkalmazásokhoz, mint a szabványos lágymagos buroktömítések.

Alkalmas nagy karimás alkalmazásokhoz: A kiegészítő szerkezeti támasztéknak köszönhetően a C típusú PTFE borítéktömítés ideális választás nagy átmérőjű karimákhoz, különösen a DN350+ rendszerekhez, ahol a hagyományos tömítések nem elég merevek.

Összehasonlítási és kiválasztási útmutató

C típus vs A típus vs B típus vs fémburkolatos vs tömör PTFE

Gyors kiválasztási útmutató

Elsődleges alkalmazások

Műszaki előírások

C típusú PTFE borítéktömítés tulajdonságai

Rendelkezésre álló fémmag opciók

Minőségbiztosítás

1. 100% szűz PTFE gyanta

Biztosítja a stabil minőséget, a kiváló vegyszerállóságot és az egyenletes tömítési teljesítményt tételenként.

2. Prémium rozsdamentes acél mag

Korrózióálló 304/316 rozsdamentes acélból készült, hogy nagy szilárdságot és megbízható tartást biztosítson nyomás és hőciklus alatt.

3. Teljes PTFE tokozás

Teljesen tömíti a fémbetétet, megelőzve a korrózió kockázatát és hosszú élettartamot biztosítva.

4. Hullámozott merevítés kialakítása

Visszarugózást biztosít, fenntartja a tömítőerőt és javítja a nyomásingadozásokkal szembeni ellenállást.

5. Az anyag nyomon követhetősége

Anyagtanúsítványok és gyártási jegyzőkönyvek kérésre rendelkezésre állnak.

6. Egyedi méretek és gyors szállítás

Szabványos karimaméretek és egyedi méretek állnak rendelkezésre. Standard méretek: 5-10 nap; egyedi méretek: 10-15 nap.

GYIK

K: Mi az a C típusú PTFE borítéktömítés, és mikor kell használni?

V: A C típusú PTFE borítéktömítés hullámos, rozsdamentes acél fémbetéttel rendelkezik, teljesen PTFE köpenybe zárva. A hullámos fém mag biztosítja a visszarugózást, a kifújással szembeni ellenállást és a szerkezeti integritást nagy nyomás és hőciklus mellett.

Használja a C típust, ha:Nagynyomású szolgáltatás, nagy átmérőjű karimák (DN350+), hőciklus-körülmények és olyan alkalmazások, ahol kritikus a kifújási ellenállás.

When NOT to use Type C:Alacsony nyomású általános vegyszerszolgáltatás (az A típus gazdaságosabb), kis átmérőjű karimák (az A vagy B típus költséghatékonyabb), vagy olyan alkalmazások, amelyek maximális vegyi tisztaságot igényelnek fémtartalom nélkül (szilárd PTFE).

K: C típusú vs fémburkolatú tömítés, melyiket válasszam?

V: A C típusú és fémköpenyű tömítések egyaránt fém maggal rendelkeznek, de különböző alkalmazásokat szolgálnak.

C típusú (hullámozott fémmag): teljesen PTFE-be tokozott, nincs szabad fém, ideális vegyi szolgáltatásokhoz, ahol PTFE vegyszerállóság szükséges. A legjobb közepes-nagy nyomású, termikus ciklusokhoz és nagy átmérőjű karimákhoz.

Fém burkolatú tömítések: fémmag részben vagy teljesen PTFE-vel vagy más anyaggal borított, rendkívüli nyomásállóságot és magas hőmérsékleti ellenállást biztosít. A legjobb szélsőséges nyomáshoz, magas hőmérséklethez (+260°C+) és olyan alkalmazásokhoz, ahol a PTFE meglágyul vagy kúszik.

Gyors szabály:

Vegyszerszolgáltatás, közepes-magas nyomású, hőciklus → C típus.

Extrém nyomás, extrém hőmérséklet → Fém köpeny.

K: Mik a korlátozások és melyek a leggyakoribb hibák?

V: Hőmérséklet: +200°C-ig (PTFE határérték).

Nyomás: Magasabb, mint az A/B típus, a kialakítástól és a fémmag vastagságától függ.

Méret: A DN350 és a felettiekhez ajánlott, a hullámos fémmag szerkezeti szilárdságot biztosít nagy átmérők esetén. Nem ajánlott vékony falú vagy sérülékeny karimákhoz, a fémmag merev, és túlfeszítés esetén sérülést okozhat.

Gyakori hibák:

(1) A C típusú vékonyfalú vagy üvegbetétes karimák használata nyomatékszabályozás nélkül: a merev fémmag megrepedhet a törékeny felületeken; alacsony nyomatékot használjon ellenőrzött telepítés mellett.

(2) Túlhúzás: a fém mag tömítőerőt biztosít; a túlzott tömörítés károsítja a PTFE-köpenyt.

(3) Rossz méretválasztás: a C típus a DN350+ típushoz ajánlott; kisebb méreteknél az A vagy B típus gazdaságosabb lehet.
