Professzionális PTFE tömítésgyár

Ha megbízható gyártót és szállítót keres a PTFE tömítésekhez,TaifnoOEM testreszabási megoldásokat kínál, amelyek megfelelnek a CE és FDA szabványoknak. A termékek szoros tömítést hoznak létre a karimás csatlakozások között, megakadályozva a folyadék- vagy gázszivárgást a csőrendszerekben és berendezésekben.

Mik azok a PTFE tömítések?

A PTFE tömítések olyan tömítő alkatrészek, amelyeket PTFE gyantából állítanak elő préseléssel vagy hasítással, majd precíziós vágással vagy tömítésformájú sajtolással.

A probléma, amit megoldanak: A gumitömítések megduzzadnak a vegyszerekben. A fém tömítések korrodálódnak. A grafit tömítések oxidálódnak. A PTFE univerzális vegyszerállóságot (pH 0-14), széles hőmérsékleti tartományt (-200°C és +260°C) kínál, és a szilárd anyagok közül a legalacsonyabb súrlódási együtthatót kínál – így a PTFE tömítések az előnyben részesített tömítési megoldások a vegyiparban, gyógyszeriparban, élelmiszeriparban és félvezetőiparban.

A rossz választás költsége: A savszervizben lévő gumitömítés heteken belül meghibásodik, ami szivárgást, leállást, termékvesztést és biztonsági kockázatokat okoz. A korrozív üzemben használt fémtömítés többe kerül, és nagyobb nyomatékot igényel. Az oxidáló üzemben lévő grafittömítés lebomlik. A PTFE tömítések kiküszöbölik ezeket a kockázatokat – egy anyag szinte minden vegyipari szolgáltatáshoz.

Anyag szerinti osztályozás

Szűz PTFE tömítés

Paraméter	Leírás
Anyag	100% tisztaságú PTFE, nincs töltőanyag, nincs utánköszörülés
Hőmérséklet	-180°C és +200°C között
Sűrűség	2,10-2,30 g/cm³
Főbb jellemzők	Univerzális vegyszerállóság (pH 0-14), legalacsonyabb súrlódás, FDA-kompatibilis
Legjobb For	Tiszta vegyszerek, élelmiszerek és italok, gyógyszerek, savak, oldószerek, nagy tisztaságú alkalmazások
Élettartam a vegyipari szervizben	2-3 év
Korlátozás	Lágy – gyenge kúszásállóság, tartós terhelés hatására deformálódik
Szín	Fehér

Üvegtöltésű PTFE tömítés

Paraméter	Leírás
Töltőanyagok	15-25% üvegszál
Hőmérséklet	-180°C és +200°C között
Szakítószilárdság	≥25 MPa
Főbb jellemzők	3-5x hosszabb élettartam csiszolószervizben, megnövelt mechanikai szilárdság, jobb kopásállóság
Legjobb For	Csiszolóközeg, iszap, nagy nyomás, szelepülékek, nagy terhelés
Korlátozás	Hidrofluorsavhoz (HF) vagy erős lúghoz nem
Szín	Törtfehér, világosszürke

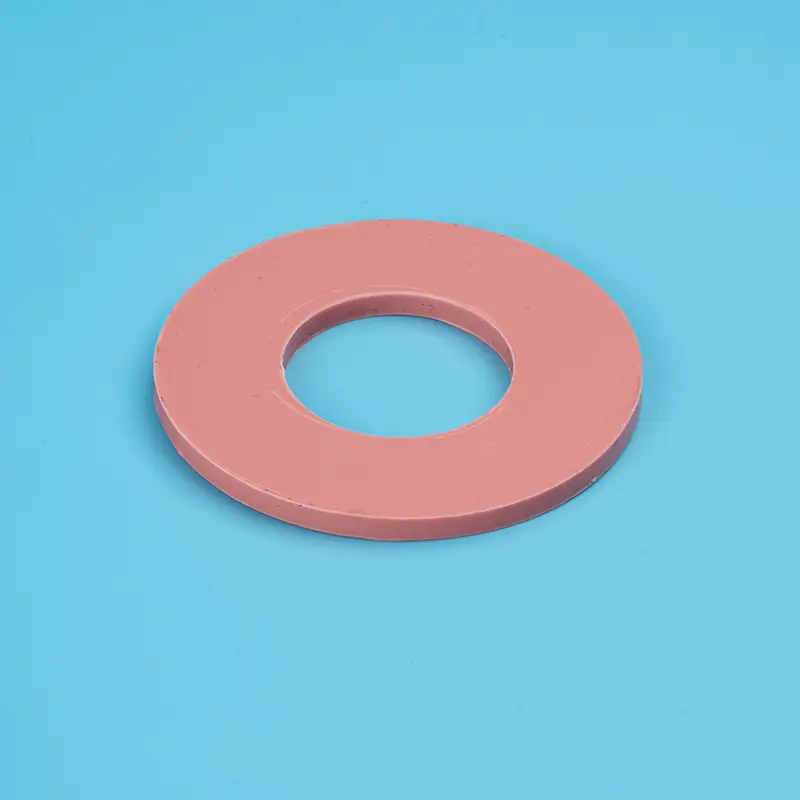

Szilícium-dioxiddal töltött PTFE tömítés

Paraméter	Leírás
Töltőanyagok	Szilícium-dioxid (SiO₂)
Hőmérséklet	-180°C és +200°C között
Főbb jellemzők	Kiváló kúszásállóság, nagy mechanikai szilárdság, jó csavarhúzónyomaték-tartás, alacsonyabb áteresztőképesség
Legjobb For	Erős savak (kivéve HF), oldószerek, szénhidrogének, klór szerviz, vegyi feldolgozás
Korlátozás	Nem kompatibilis HF-el vagy erős lúggal
Szín	Sárga, narancssárga

Bárium-szulfáttal töltött PTFE tömítés

Paraméter	Leírás
Töltőanyagok	Bárium-szulfát (BaSO₄)
Hőmérséklet	-180°C és +200°C között
Sűrűség	2,9-3,0 g/cm³ – a legmagasabb a töltött minőségek között
Főbb jellemzők	Legnagyobb sűrűség, kiváló kúszásállóság, kiváló maró ellenállás, nagy mechanikai szilárdság
Legjobb For	Erős maró anyagok (NaOH, KOH), klór, fluorsav (HF), agresszív vegyszerek
Korlátozás	Nem olvadt alkálifémekhez vagy fluorgázhoz
Szín	Fehér, barna

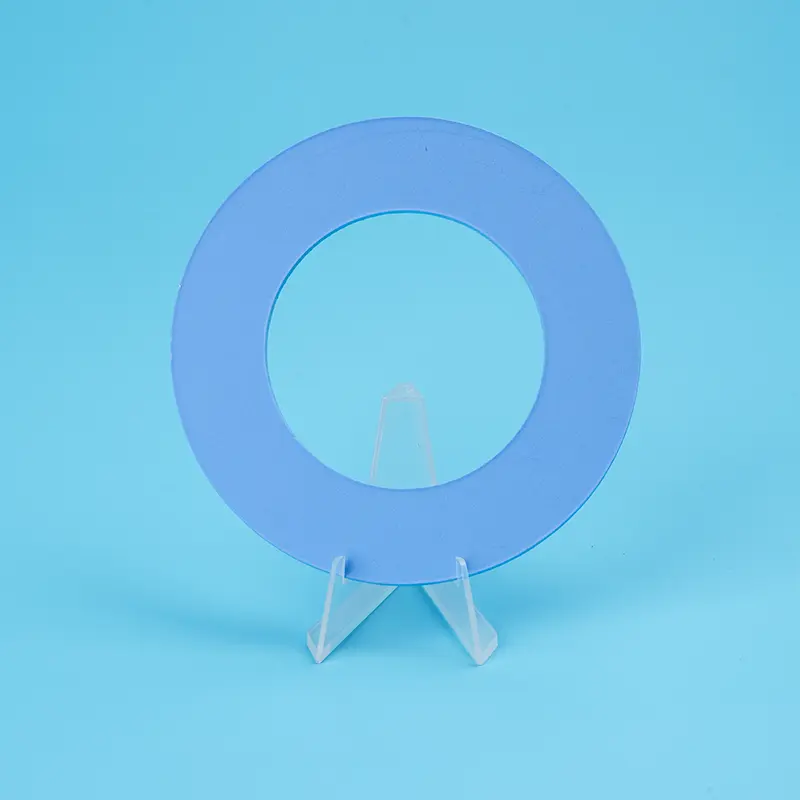

Üveg mikrogömbbel töltött PTFE tömítés

Paraméter	Leírás
Töltőanyagok	Üreges üveg mikrogömbök
Hőmérséklet	-180°C és +200°C között
Helyreállítás	≥32% (egyes évfolyamokon akár 55,8%)
Főbb jellemzők	Alacsony sűrűség, kiváló összenyomhatóság és alakíthatóság, védi a törékeny karimákat, alacsony nyomatékú tömítés
Legjobb For	Üvegbevonatú karimák, törékeny karimák, alacsony nyomatékú tömítés, maró anyagok, erős savak
Korlátozás	Nem kompatibilis a HF-vel
Szín	Kék, fehér

Kiterjesztett PTFE (ePTFE) tömítés

Paraméter	Leírás
Anyag	100%-ban expandált PTFE mikroporózus szerkezettel
Hőmérséklet	-196°C és +200°C között
Összenyomhatóság	~38%
Helyreállítás	~14%
Főbb jellemzők	Kiváló alkalmazkodás durva felületekhez, nincs hideg áramlás, alacsony nyomatékú tömítés, FDA-kompatibilis
Legjobb For	Sérült vagy szabálytalan karimák, üvegbevonatú karimák, alacsony nyomatékú alkalmazások, élelmiszer/gyógyszer
Korlátozás	Alacsonyabb nyomásérték, mint a töltött minőségeknél
Szín	Fehér

A tömítések felépítésének típusai

Írja be	Építés	Legjobb For	Nyomás
V-típus (rés)	PTFE köpeny a külső éltől a belső furatig hasított, puha töltőanyag behelyezve	Alacsony nyomású, általános vegyszer, DN15-DN500	Akár 4,0 MPa
L-típus (megmunkált)	Négyzet keresztmetszetű, megmunkált, rés nélküli	Közepes-magas nyomású, kritikus szerviz	Akár 5,0 MPa
U-típus (összecsukható)	PTFE szalag hajtogatott és hőszigetelt, nagy átmérőjű	Nagy átmérőjű karimák (DN350+), nagy megbízhatóság	Legmagasabb

Kitöltő opciók: Rugalmas grafit, préselt azbesztmentes (CAF) szál, gumi (EPDM, Viton), üvegszál

Összehasonlítási és kiválasztási útmutató

PTFE tömítések minőségi összehasonlítása

Funkció	Szűz PTFE	Üveggel töltött	Szilícium-dioxiddal töltött	Bárium-szulfát	ePTFE
Vegyi ellenállás	★★★★★ pH 0-14	★★★★☆ nem HF/alkálihoz	★★★★☆ nem HF/alkálihoz	★★★★☆ nem olvadt fémekhez	★★★★★ pH 0-14
Kúszásállóság	★★☆☆☆	★★★★☆	★★★★★	★★★★★	★★★★☆
Kopásállóság	★★☆☆☆	★★★★★	★★★★☆	★★★★☆	★★★☆☆
Alkalmazhatóság	★★☆☆☆	★★☆☆☆	★★★☆☆	★★★☆☆	★★★★★
FDA-kompatibilis	✅ Igen	❌ Nem	❌ Nem	✅ Igen	✅ Igen
Költség (kezdeti)	$	$$	$$	$$$	$$$
Élettartam igényes szolgáltatásban	6-12 hónap	3-5 év	3-5 év	3-5 év	2-3 év
Legjobb For	Tisztaság, tiszta vegyszerek	Csiszolóanyag, nagynyomású	Savak, oldószerek, klór	Marószerek, HF	Sérült karimák, alacsony nyomaték

Gyors kiválasztási útmutató

Ha az Ön szolgáltatása...	Válassz...	Miért	ROI
Tiszta vegyszerek, élelmiszer/gyógyszer, FDA megfelelőség	Szűz PTFE	Univerzális vegyszerállóság, FDA-kompatibilis	A legalacsonyabb költség a tiszta szolgáltatásért
Csiszolóközeg, iszap, nagy nyomás	Üveggel töltött PTFE	3-5x hosszabb élettartam csiszolóanyagokban	Kevesebb csere
Erős savak, oldószerek, klór, kriogén	Szilícium-dioxiddal töltött PTFE	Kiváló kúszásállóság + kémiai kompatibilitás	Hosszabb tömítési élettartam, kevesebb újrahúzás
Erős maró hatás, HF szolgáltatás, nagy terhelés	Bárium-szulfáttal töltött PTFE	Legnagyobb sűrűség, legjobb maró- és HF ellenállás	Kiváló vegyszerállóság
Sérült karimák, üvegbetétes karimák, alacsony nyomaték	ePTFE	Alkalmas az egyenetlenségekhez, védi a törékeny karimákat	Megvédi a drága berendezéseket
Alacsony nyomású, költségkímélő, egyenetlen karimák	PTFE borítéktömítés	Gazdaságos, jó vegyszerálló	30-50%-kal kevesebb, mint a szilárd PTFE

Termék alkalmazások

Ipar	Alkalmazás	Ajánlott fokozat
Vegyi feldolgozás	Csőkarimák, szivattyúk, szelepek, reaktorok – savak, oldószerek, maró anyagok, klór	Szűz, szilícium-dioxiddal, bárium-szulfáttal töltött
Gyógyszerészeti	Steril feldolgozás, API gyártás, bioreaktorok – FDA megfelelőség	Szűz PTFE (FDA minőségű)
Étel és ital	Egészségügyi csatlakozások, töltőberendezések – FDA-megfelelőség	FDA minőségű Virgin vagy ePTFE
Petrolkémiai	Csővezeték karimák, szelepcsatlakozások – szénhidrogének, H₂S	Szilícium-dioxiddal töltött, Üveggel töltött
Üvegbevonatú berendezések	Üvegbélésű reaktorok, edények — törékeny karimák	ePTFE, üveg mikrogömbbel töltött
Félvezető	Nagy tisztaságú vegyszereloszlás	Szűz PTFE (nagy tisztaságú)
Pulp & Paper	Digestor karimák, készletszivattyúk	Üveggel töltött

Főbb előnyök

1. Univerzális vegyszerállóság

A PTFE szinte minden vegyi anyagnak ellenáll pH 0-14 között, savaknak, lúgoknak, oldószereknek, szénhidrogéneknek, klórnak stb.

2. Széles hőmérsékleti tartomány

Folyamatos szolgáltatás -180°C-tól +200°C-ig, egy anyag a kriogéntől a magas hőmérsékletű szolgáltatásig.

3. Alacsony súrlódás

A súrlódási tényező már 0,05-0,20, önkenő, csökkenti a karimák kopását.

4. FDA-kompatibilis fokozatok

A Virgin PTFE és bizonyos minőségek megfelelnek az FDA 21 CFR 177.1550 élelmiszeripari és gyógyszerészeti alkalmazásokra vonatkozó követelményeinek.

5. Tapadásmentes felület

A felület megakadályozza a közeg tapadását és felhalmozódását, könnyen tisztítható, csökkenti a szennyeződés kockázatát.

6. Hosszú élettartam

A megfelelően kiválasztott PTFE tömítések megbízható tömítést biztosítanak évekig, csökkentve a karbantartási gyakoriságot és az állásidőt.

GYIK

K: Szűz PTFE és töltött PTFE tömítés, melyiket válasszam?

V: A Virgin PTFE univerzális vegyszerállóságot (pH 0-14), a legalacsonyabb súrlódást és az FDA-megfelelőséget kínálja, a legjobb tiszta vegyi anyagokhoz, élelmiszerekhez/gyógyszerekhez és nagy tisztaságú alkalmazásokhoz.

A töltött PTFE (üveg, szilícium-dioxid, bárium-szulfát, szén) növeli a mechanikai szilárdságot, a kúszásállóságot és a kopásállóságot, a legjobb a nagynyomású, koptató közegekhez és az igényes szolgáltatásokhoz.

Előfordulhat, hogy a Virgin PTFE kevesebbe kerül előzetesen, de ha 6 havonta meghibásodik, egy feltöltött PTFE tömítés, amely 3-5 évig bírja, 6-10 cserét + állásidőt + munkaerőt takarít meg.

Gyors szabály:

Tiszta szolgáltatás, FDA → Virgin.

Csiszolóanyag, nagynyomású, igényes → Töltött.

K: PTFE borítéktömítés és tömör PTFE tömítés, mikor használjam mindegyiket?

V: A szilárd PTFE tömítés egy darabból álló, tiszta vagy töltött PTFE tömítés, amely a legjobb nagynyomású szolgáltatáshoz, maximális vegyi tisztasághoz és töltőanyagot nem igénylő alkalmazásokhoz.

PTFE borítéktömítésegy összenyomható töltőmagot tartalmazó PTFE köpenyből áll, amely a legalkalmasabb az alacsony-közepes nyomású kiszolgáláshoz, az üveggel bélelt karimák, az egyenetlen karimák és az alkalmazkodást igénylő alkalmazásokhoz.

Gyors szabály:

Nagynyomású, kémiai tisztaság → Szilárd PTFE.

Alacsony-közepes nyomás, alakíthatóság, rugalmasság → Borítéktömítés.

Költség: A borítéktömítések 30-50%-kal olcsóbbak, mint az azonos méretű szilárd PTFE.

K: Mik a határok és melyek a leggyakoribb hibák?

V:Hőmérséklet: -180°C és +200°C között.

Nyomás: Szilárd 10,0 MPa-ig, Boríték 2,5-5,0 MPa-ig.

Kémiai: pH 0-14, nem kompatibilis olvadt alkálifémekkel vagy elemi fluorral.

A kémiai határértékek töltőanyagonként változnak:

Üveggel/szilikával töltött: nem HF-hez vagy erős lúgokhoz

Bárium-szulfáttal töltött: nem olvadt alkálifémekhez.

Három gyakori hiba:

(1) Rossz minőségű hordozó használata: a kiválasztás előtt ellenőrizze a kémiai kompatibilitást.

(2) Túlhúzás: A PTFE puha; a túlzott összenyomás hideg áramlást és szivárgást okoz. Használjon nyomatékkulcsot.

(3) Az ajánlott nyomás feletti borítéktömítések használata esetén: 2,5 MPa felett a burkolat deformálódhat vagy meghibásodhat. Használjon szilárd PTFE-t a nagy nyomáshoz.
