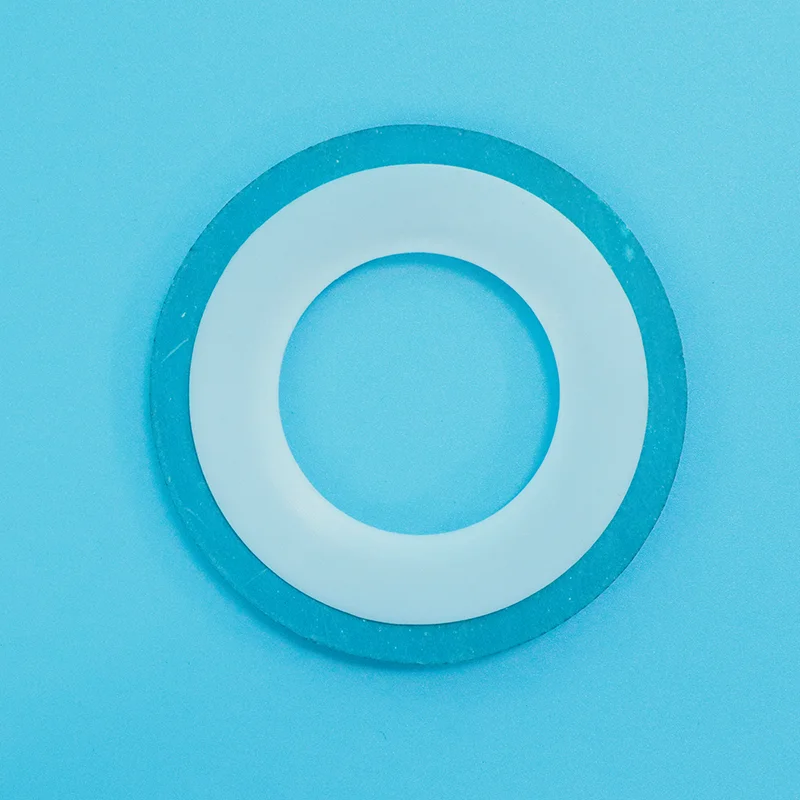

Ha kiváló minőségű A típusú PTFE borítéktömítést keres, a Taifnót választhatja beszállítónak és hosszú távú partnernek. Ennek a terméknek egy puha töltőanyaga van, amely PTFE köpenybe van csomagolva, és a külső szélétől a belső furatig egy hasíték van. DN500-as méretig kapható. Tömítési tényező m=2,5, minimális ülékfeszültség y=20 MPa.

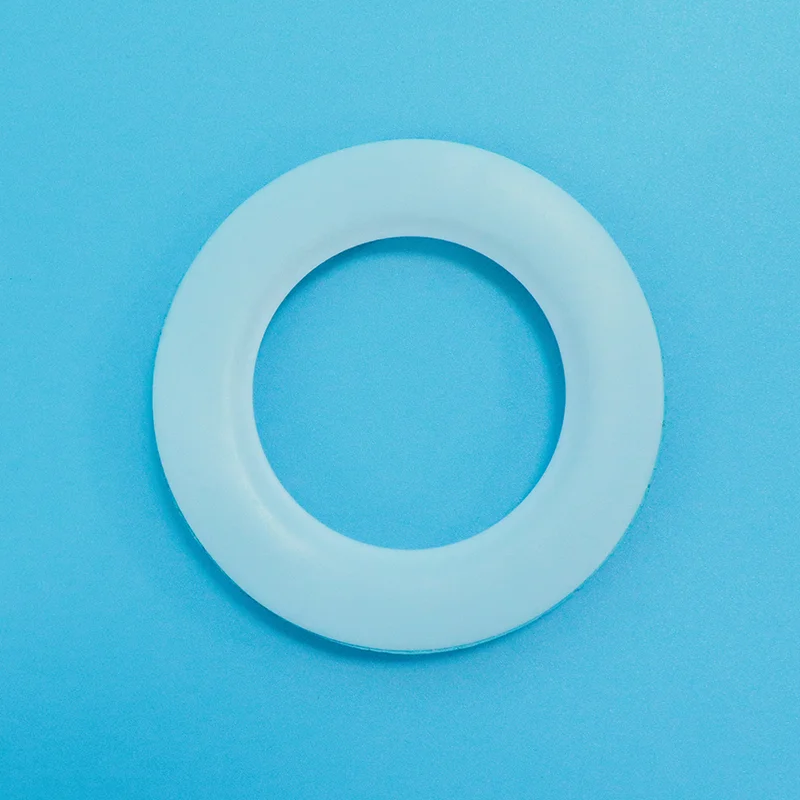

Az A típusú PTFE borítéktömítés egy PTFE külső köpenyből áll, benne puha töltőmaggal. A PTFE köpeny a külső szélétől befelé van hasítva a belső furatig, lehetővé téve a töltőmag behelyezését.
PTFE köpeny: PTFE-lemezből vagy csőből készül (általában 0,8-1,0 mm vastag), a külső szélétől körülbelül 1,5-2 mm-re a belső furattól
Töltőmag: Nem fémes anyag, például azbesztmentes gumilemez, préselt szál vagy grafit kompozit lemez
A típusú konstrukció: A hasított kialakítás megkönnyíti a töltőmag behelyezését – csökkentve a gyártás bonyolultságát és költségét
PTFE köpeny: Univerzális vegyszerállóságot (pH 0-14), tapadásmentes felületet biztosít, és megvédi a töltőanyag magját a vegyi támadásoktól
Töltőmag: Összenyomhatóságot, rugalmasságot és képes alkalmazkodni a karima egyenetlenségeihez
Gazdaságos: alacsonyabb gyártási költség, mint a B vagy C típus – költséghatékony az általános vegyszerszolgáltatáshoz
|
Funkció |
A típusú (rés) |
B típus (megmunkált) |
C típus (hullámos fém) |
Szilárd PTFE |
|
Építés |
Külső szélétől hasíték |
Megmunkált négyzet keresztmetszet |
Hullámos fém betét |
Egyrészes tömör PTFE |
|
Töltőanyag |
Puha, nem fémes |
Puha, nem fémes |
Fém (304/316 SS) |
Egyik sem |
|
Nyomáshatár |
Akár 4,0 MPa |
Magasabb |
Legmagasabb |
Magasabb |
|
Vegyi ellenállás |
★★★★☆ |
★★★★★ |
★★★★☆ |
★★★★★ |
|
Költség |
$ — leggazdaságosabb |
$$ |
$$$ |
$$$ |
|
Legjobb For |
Alacsony nyomású, általános vegyipari szerviz |
Közepes-magas nyomású, kritikus szerviz |
Nagynyomású, termikus ciklus |
Maximális vegyszerállóság |
|
Kulcselőny |
Költséghatékony |
Jobb tömítés integritás |
Kifújásellenállás, visszarugós |
Maximális kémiai tisztaság |
|
Ha a jelentkezésed... |
Válassz... |
Miért |
|
Alacsony nyomású korrozív szerviz, általános vegyszerek, költségtudatos |
A típusú |
Gazdaságos, jó vegyszerálló |
|
Közepes-magas nyomású, kritikus vegyszerek |
B típus |
Jobb tömítés integritás |
|
Magas nyomás, termikus ciklus, kifújás veszélye |
C típusú |
A fém mag biztosítja a visszarugózást |
|
Kiváló vegyszerállóság, nagy tisztaság |
Szilárd PTFE |
Nincs töltőanyag, nincs áthatolási kockázat |
|
Ipar |
Alkalmazás |
Miért A típus? |
|
Vegyi feldolgozás |
Csőkarimák, szivattyú csatlakozások — savak, oldószerek, maró anyagok |
Vegyszerállóság + költséghatékony |
|
Gyógyszerészeti |
Steril feldolgozó berendezések |
A PTFE köpeny megakadályozza a szennyeződést |
|
Étel és ital |
Egészségügyi csatlakozások |
A PTFE FDA-kompatibilis, tapadásmentes |
|
Olaj és Gáz |
Alacsony nyomású korrozív vezetékek |
Korrózióállóság |
|
Paraméter |
Érték |
|
Hőmérséklet tartomány |
+200°C-ig |
|
Nyomáshatár |
Akár 4,0 MPa (40 bar) |
|
pH-tartomány |
0-14 — univerzális vegyszerállóság |
|
PTFE köpenyvastagság |
0,8-1,0 mm |
|
Tömítési tényező (m) |
2.5 |
|
Minimális ülésterhelés (y) |
20 MPa |
|
Mérettartomány |
Akár DN500 (ajánlott) |
|
Anyag |
PTFE köpeny + nem fém töltőanyag |
|
Karima szabvány |
Mérettartomány (DN) |
Megjegyzések |
|
DIN / EN / JIS |
DN25 — DN500 |
Szabványos méretek raktáron |
|
ASME / ANSI |
1"-20" |
Szabványos méretek raktáron |
|
Egyedi méretek |
Kérésre elérhető |
Special dimensions available |
100% szűz PTFE gyanta – állandó minőség, tételről tételre
Teljes nyomon követhetőség – anyagtanúsítványok kérésre elérhetők
Többféle töltőanyag – azbesztmentes gumi, sűrített szál, grafit kompozit
Egyedi méretek – szabványos karimaméretekben és egyedi méretekben kapható
Átfutási idő — szabványos méretek raktáron (24-48 óra); egyedi méretek 5-10 nap
V: Az A típusú PTFE borítéktömítés egy PTFE-köpenyből áll, amelynek a külső szélétől a belső furatig egy hasíték van, és egy puha töltőmag van benne. A PTFE köpeny univerzális vegyszerállóságot (pH 0-14), míg a töltőmag összenyomhatóságot és rugalmasságot biztosít.
Használja az A típust, amikor: Az alacsony-közepes nyomású korrozív szolgáltatáshoz vegyszerállóságra van szükség (4,0 MPa-ig), és a költség is megfontolandó.
Mikor NE használja az A típust: Nagy nyomású vagy kritikus szolgáltatások, ahol a tömítés integritása a legfontosabb, fontolja meg a B vagy C típust.
Költség összehasonlítás: Az A típus 30-50%-kal olcsóbb, mint az azonos méretű tömör PTFE tömítések, így ez a preferált választás az általános vegyipari szolgáltatásokhoz.
V: Az A típusú (rés) a leggazdaságosabb, a legalkalmasabb az alacsony nyomású általános vegyszerszolgáltatáshoz.
A B típusú (megmunkált) jobb tömítési integritást kínál teljes PTFE-burokkal és rés nélkül, így a legjobb a közepesen magas nyomású kritikus szolgáltatáshoz.
A C típusú (hullámozott fém) a legmagasabb nyomásértéket és kifújással szembeni ellenállást nyújtja, a legjobb a nagynyomású és hőciklusokhoz.
Gyors szabály:
4,0 MPa-ig, általános vegyszerek → A típus.
Magasabb nyomás, kritikus szerviz → B típus.
Magas nyomás, hőciklus, kifújási kockázat → C típus.
Méretre vonatkozó megjegyzés: A típus ajánlott DN500-ig; nagyobb átmérők esetén a C típus előnyös.
V: Hőmérséklet: +200°C-ig.
Nyomás: Akár 4,0 MPa (40 bar).
Kémiai: pH 0-14 univerzális ellenállás, NEM kompatibilis olvadt alkálifémekkel vagy elemi fluorral magas hőmérsékleten.
Három gyakori hiba:
(1) A típus használata nagynyomású üzemben: 4,0 MPa felett a tömítés deformálódhat vagy meghibásodhat; használjon B vagy C típust.
(2) Túlhúzás: a túlzott összenyomás károsíthatja a PTFE-köpenyt a résnél, és a töltőanyag magját vegyi hatásnak teheti ki.
(3) PTFE-t áthatoló közegekkel történő felhasználás: bizonyos vegyi anyagok (salétromsav, klór, etilén-oxid) idővel áthatolhatnak a PTFE-n, és megtámadhatják a töltőanyagot. Ezekhez a szolgáltatásokhoz rendszeresen cserélje ki a tömítéseket, vagy használjon szilárd PTFE tömítéseket.
