Töltött módosított PTFE szelepülés

Egyedi tervezésű töltött módosított PTFE szelepülék megoldást keres versenyképes áron? A Taifno megbízható gyártó és ideális hosszú távú partner. Ez a termék egy precíziósan öntött tömítőalkatrész, amelyet a szeleptest és a golyó, pillangótárcsa vagy dugó közötti interfészre szerelnek fel; javítja a kopásállóságot, csökkenti a kúszási deformációt és megnöveli a permeációs ellenállást.

Kérdés küldése

termékleírás

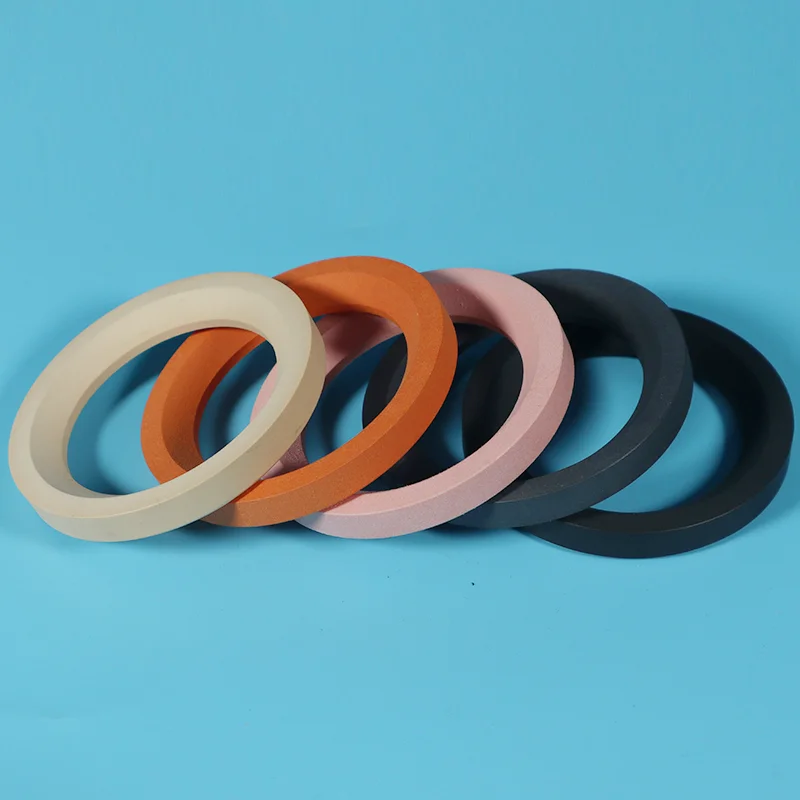

A feltöltött módosított PTFE szelepülékek precíziós gyártásúak üvegszál, szénszál vagy fejlett módosított gyanta beépítésével, ezáltal növelve a mechanikai szilárdságot és a méretstabilitást a vegyi ellenállás veszélyeztetése nélkül.

A Taifno egy speciális gyártó házon belüli kutatás-fejlesztési és gyártási képességekkel. Termékeink megfelelnek számos nemzetközi tanúsítványnak, beleértve a CE- és FDA-szabványokat, és számos módosított specifikációban állnak rendelkezésre, például üvegszállal töltött, szénszállal töltött, molibdén-diszulfiddal (MoS₂) töltött és TFM™-módosított minőségben.

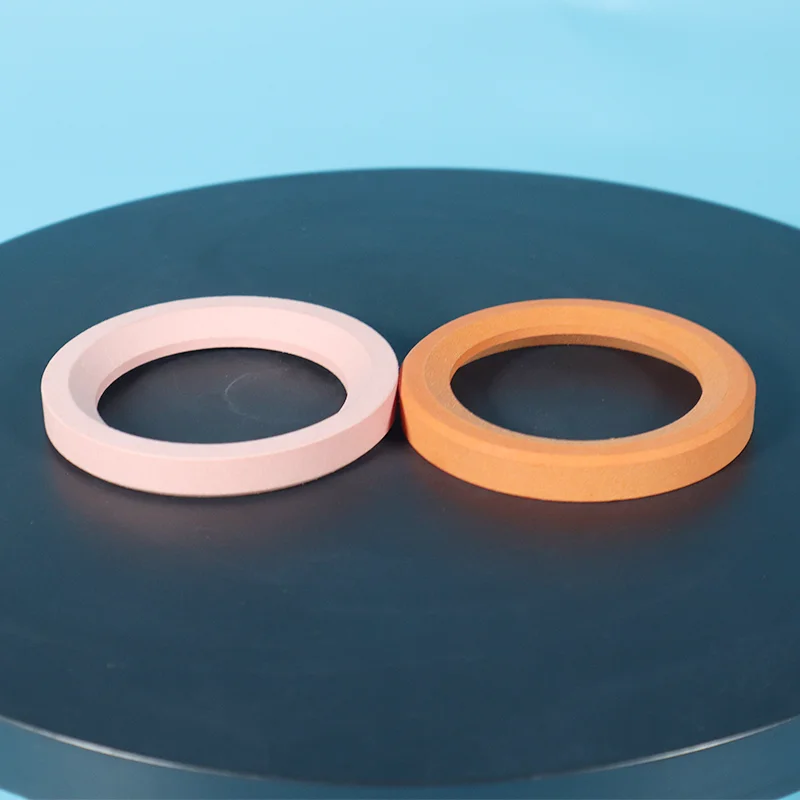

Filled Modified PTFE Valve Seat

Miért válassza a töltött, módosított PTFE szelepüléseket?

A Virgin PTFE probléma

Virgin PTFE korlátozás	Miért történik	Hogyan javítja a módosított PTFE?
Terhelés alatt deformálódik	A PTFE lágy - hideg áramlás (kúszás) tartós nyomás alatt	A töltőanyagok növelik a merevséget és a kúszásállóságot – tovább tartja alakját
Gyorsan kopik	Puha anyag – a csiszolóanyagok levágják a tömítőfelületet	A keményebb töltőanyagok (üveg, szén) javítják a kopásállóságot
Áthatolás a tömítésen keresztül	A Virgin PTFE-nek mikroüregei vannak – a vegyszerek idővel átszivárognak	A módosított gyanták (mint például a TFM™) sűrűbb szerkezetűek – alacsonyabb a permeációs ráta
Duzzanat és összehúzódás	Hőtágulás – tökéletlen tömítés a hőmérséklet-ciklusban	Jobb méretstabilitás – fenntartja a tömítést a hőmérséklet-ingadozások során
Korlátozott nyomástartó képesség	Lágy – nagy nyomás alatt extrudál (<70 bar)	414 bar-ig kezeli – alkalmas nagynyomású szolgáltatásokhoz

Három alapvető előny

1. Fokozott kúszásállóság

A szabványos PTFE tartós terhelés hatására tartósan deformálódik, ami szivárgáshoz és gyakori cseréhez vezet. A módosított PTFE-vegyületek, beleértve a TFM™ módosított gyantákat és az üveg/szén töltetű minőségeket, ellenállnak a terhelés alatti deformációnak, és megőrzik a tömítőerőt a hosszabb használat során. Az eredmény egy szelepülék, amely hosszabb ideig tartja a nyomatékot és szorosabban tömít.

2. Kiváló kopásállóság

A koptató közegben, iszapban, homokban vagy kristályosodó folyadékokban lévő szelepülékek gyorsan elhasználódnak. Az üveggel töltött PTFE megnövelt nyomószilárdságot és merevséget, míg a szénnel töltött minőségek alacsony súrlódást és hőelvezetést biztosítanak. A kopásállóság javítása 3-5-ször hosszabb élettartamot jelenthet, mint a szűz PTFE.

3. Alacsonyabb permeációs ráta

A kritikus vegyipari szolgáltatásoknál a közeg lassan áthatolhat a szűz PTFE-n, megtámadva a szeleptestet, vagy a légkörbe kerülhet. A módosított PTFE gyanták, mint például a TFM™ PTFE, sűrűbb polimer szerkezettel rendelkeznek, ami jelentősen csökkenti a permeációt és javítja a tömítés integritását.

Összehasonlítás: Módosított PTFE vs Virgin PTFE

Költség és teljesítmény összehasonlítása

Anyag	Legjobb For	Költség (kezdeti)	Élettartam kemény szolgálatban	Teljes költség (3 év)
Szűz PTFE	Tiszta vegyszerek, alacsony nyomás (<70 bar), FDA alkalmazások	$ (1x)	6-12 hónap	$$$$ (3-6 csere)
Üveggel töltött PTFE	Csiszolóanyag, nagy terhelés, közepes nyomás	$$ (1,5x)	3-5 év	$$ (1 csere)
Szénnel töltött PTFE	Nagy sebesség, hőleadás, alacsony súrlódás	$$ (1,6x)	3-5 év	$$ (1 csere)
TFM™ Módosított PTFE	Permeációérzékeny, termikus ciklusú, nagy nyomású	$$$ (2,5x)	5+ év	$ (nulla csere)

Kulcsfontosságú betekintés: A Virgin PTFE előre kevesebbe kerül – de ha 6-12 havonta cseréli, az alkatrészek + munka + állásidő halmozott költsége gyorsan meghaladja a módosított PTFE ülés költségét, amely 3-5 évig bírja.

Teljesítmény-összehasonlítás

Ingatlan	Szűz PTFE	Üveggel töltött	Szénnel töltött	TFM™ Módosítva
Hőmérséklet tartomány	-180°C és +200°C között	-180°C és +200°C között	-180°C és +200°C között	-180°C és +200°C között
Kúszásállóság	★★☆☆☆	★★★★☆	★★★☆☆	★★★★★
Kopásállóság	★★☆☆☆	★★★★★	★★★★☆	★★★☆☆
Vegyi ellenállás	★★★★★	★★★★☆	★★★★☆	★★★★★
Permeációs ellenállás	★★☆☆☆	★★★☆☆	★★★☆☆	★★★★★
FDA-kompatibilis	✅ Igen	❌ Nem	❌ Nem	✅ Igen

Alkalmazások

Elsődleges iparágak

Ipar	Alkalmazás	Ajánlott fokozat
Vegyi feldolgozás	Golyóscsapok, szabályozó szelepek savak, oldószerek, maró anyagok kezelésére	Virgin PTFE vagy TFM™ módosított
Olaj és Gáz	Nagynyomású golyóscsapok, kútfej berendezések, csővezetékek	Üveggel vagy szénnel töltött PTFE
Pulp & Paper	Csiszoló zagy szelepek, rothasztó szelepek	Üveggel töltött PTFE
Étel és ital	Szaniter szelepek, töltőberendezések	Szűz PTFE (FDA által jóváhagyott)
Gyógyszerészeti	Steril feldolgozás, API gyártás	Virgin PTFE vagy TFM™ módosított (FDA/USP)
Félvezető	Nagy tisztaságú vegyszereloszlás	Nagy tisztaságú szűz PTFE
Áramtermelés	Gőzrendszerek, hűtővíz szelepek	TFM™ módosított vagy PCTFE
Hidrogén szolgáltatás	Kriogén folyékony hidrogén, nagynyomású gáznemű hidrogén	PCTFE (cryogenic), Virgin PTFE (low porosity)

Tipikus felszerelés

Úszó és csonkra szerelhető golyóscsapok

Pillangószelepek

Tolózárak és gömbszelepek

Dugós szelepek

Szabályozó szelepek és fojtószelepek

Valós alkalmazások

1. esettanulmány: 4x-es élettartam-hosszabbítás módosított PTFE-vel

Kihívás: Egy vegyi üzem 8-10 havonta PTFE szelepülékeket cserélt a szabályozószelepeken, amelyek agresszív savat kezelnek a kúszás deformációja és szivárgása miatt. A csere leállása eseményenként 5000 dollárba kerül szelepenként.

Megoldás: Átváltott a TFM™ módosított PTFE ülésekre, amelyek fokozott kúszásállósággal és méretstabilitással rendelkeznek.

Eredmény: Az ülések több mint 3 évig bírták, 4x tovább mint a szűz PTFE. Szelepenként 3 csereesemény megszűnt.

Teljes megtakarítás: 15 000 USD szelepenként 3 év alatt, plusz csökkentett munka- és biztonsági kockázatok.

2. esettanulmány: Golyósszelep-áteresztési probléma megoldva

Kihívás: Egy golyósszelep-gyártó ügyfele olyan PTFE szelepülékeket használt, amelyek nem biztosítottak kellő ellenállást a deformációval, kopással és áthatolással szemben. A PTFE hajlamos volt megduzzadni és összehúzódni, ami tökéletlen tömítést eredményezett.

A gyártó anyagszakértőkkel együttműködve a szelepülék anyagát TFM™ módosított PTFE-re cserélte, amely sokkal nagyobb alakváltozási ellenállást és alacsonyabb áteresztőképességet kínál, mint a szabványos PTFE.

Az anyag simább felületet is eredményezett, csökkentve a súrlódást és javítva a golyó és az ülés közötti tömítést.

Eredmény: Az új ülés jobb áthatolási ellenállást, jobb méretstabilitást és fokozott szerkezeti integritást kínált. A gyártó ezeket a szelepülékeket jelenleg ¾ és 54 hüvelyk közötti átmérőjű méretben gyártja, amelyeket a vegyiparban, etanol-, olaj- és gáziparban, vasút-, papír- és élelmiszeriparban alkalmaznak.

3. esettanulmány: Üveggel töltött PTFE hígtrágya-szolgáltatáshoz

Kihívás: Egy bányászati művelet során 4-6 hetente cserélték ki a szelepülékeket a koptató ércszemcséket kezelő hígtrágyaszelepeken. A szűz PTFE ülések gyorsan elhasználódtak, ami gyakori gyártási megszakításokat okozott.

Megoldás: Üvegtöltésű PTFE ülésekre bővítve, fokozott kopásállósággal és szilárdsággal.

Eredmény: Az ülések 8 hónapig bírták, 8x tovább mint a szűz PTFE. A gyártási idő jelentősen megnőtt. A karbantartási intervallumok hetekről hónapokra bővültek.

Megjegyzés: Az esetek tényleges eredményei az alkalmazás körülményeitől függően változnak. Alkalmazás-specifikus javaslatokért forduljon hozzánk.

Factory Factory Factory Factory

Műszaki előírások

Paraméter	Szűz PTFE	Üveggel töltött	Szénnel töltött	TFM™ Módosítva
Hőmérséklet tartomány	-180°C és +200°C között	-180°C és +200°C között	-180°C és +200°C között	-180°C és +200°C között
Maximális nyomás	70 bar	800-as osztály	800-as osztály	800+ osztály
Vegyi ellenállás	pH 0-14	Kiváló (nem HF/lúg)	Kiváló (nem oxidálószer)	pH 0-14
FDA-kompatibilis	✅ Igen	❌ Nem	❌ Nem	✅ Igen
Szín	Fehér	Szürke-fehér	Fekete	Fehér

Anyagminőségi lehetőségek

Fokozat	Legjobb For	Legfontosabb előny	Kémiai korlátozás
Szűz PTFE	Tiszta vegyszerek, FDA alkalmazások, alacsony nyomás	Legalacsonyabb súrlódás, univerzális vegyszerállóság, legalacsonyabb költség	Terhelés alatt deformálódik – nem nagy nyomású/koptató anyagokhoz
15-25% üveggel töltött	Csiszolóanyag, nagy terhelés, iszap	Fokozott szilárdság, merevség, kopásállóság	Nem fluorsavhoz, erős lúgokhoz
Szénnel töltött	Nagy sebesség, száraz futás, hőleadás	Kiváló hővezető képesség, alacsony súrlódás	Nem erős oxidálószerekre
TFM™ Módosított PTFE	Permeációérzékeny, kritikus vegyi szolgáltatások	Denser structure, better stress recovery, lower permeation	Magasabb költség, speciális feldolgozást igényel

Miért válassza a Taifnót?

100% szűz gyanta anyag – nincs újraköszörülés, nincs újrahasznosított anyag. Állandó minőség, tételről tételre.

Teljes nyomon követhetőség – Minden tétel nyomon követhető a nyersanyagtól a késztermékig. Anyagtanúsítvány kérésre elérhető.

Precíziós megmunkálás – Az ülések precíziós megmunkálása szűk tűréshatárig (0,1 mm-es pontosság elérhető) CNC esztergagépekkel.

ISO-tanúsítvánnyal rendelkező — ISO minőségirányítási rendszerek szerint tanúsított gyártási folyamatok.

FDA-kompatibilis minőségek állnak rendelkezésre – A Virgin PTFE és bizonyos módosított minőségek megfelelnek az FDA 21 CFR 177.1550 követelményeinek.

Egyedi tervezési támogatás – Mérnöki támogatás a szelepülés geometriájának optimalizálásához az adott szelepkialakításhoz.

Test Test Test Test

GYIK

K: Mit jelent a feltöltött, módosított PTFE szelepülék, és mikor kell frissíteni a szűz PTFE-ről?

V: A módosított PTFE szelepülékek töltőanyagokat, például üvegszálat, szenet vagy fejlett gyantákat adnak hozzá a mechanikai szilárdság, a kúszásállóság és a kopásállóság javítása érdekében, miközben megőrzik a PTFE vegyi ellenállását.

Frissítsen, ha: A jelenlegi szűz PTFE-ülései nyomás hatására deformálódnak, idő előtt elhasználódnak, vagy megengedik a média áthatolását. Ezekben az esetekben a módosított PTFE 3-5-szörösére növelheti az élettartamot, csökkentve az állásidőt és a teljes költséget.

K: Üveggel töltött vagy szénnel töltött vs. TFM™ módosított, melyik fokozat illik a szelepemhez?

V: Három fokozat, három különböző alkalmazás:

Üveggel töltött: dörzsölő közeg, iszap, nagy terhelés, legnagyobb kopásállóság és szilárdság. Nem HF-hez vagy erős lúgokhoz.

Szénnel töltött: Nagy sebesség, szárazonfutás, hőleadás, legjobb hővezető képesség és alacsony súrlódás. Nem erős oxidálószerekre.

TFM™ módosult: Permeációérzékeny, hőciklus, kritikus vegyi szolgáltatások, sűrűbb szerkezet, jobb feszültségvisszanyerés. Magasabb költség, de leghosszabb élettartam.

Gyors szabály:

Kopásállóságra van szüksége? Üveggel töltött.

Hőelvezetésre van szüksége? Szénnel töltött.

Permeáció-szabályozásra és hosszú élettartamra van szüksége? TFM™.

K: Melyek a korlátok és a leggyakoribb telepítési hiba?

V: Hőmérséklet: -180°C és +200°C között (minőségtől függően).

Nyomás: 414 bar-ig – kiviteltől és anyagtól függően változik.

Kémiai határértékek:

Üveggel töltött: Nem HF-hez vagy erős lúgokhoz – az üveg reagál

Szénnel töltött: Nem alkalmas erős oxidálószerekre – a szén oxidálódik

Virgin PTFE és TFM™: Nem használható olvadt alkálifémekhez vagy fluorgázhoz

A leggyakoribb hiba: Túltömörítés. A módosított PTFE keményebb, mint a szűz PTFE, és pontos rögzítőerőt igényel. A túl erős kompresszió károsítja az ülést; túl kevés szivárgást okoz.
