PTFE csomagolókészlet

Válassza a Taifno-t a kiváló minőségű PTFE csomagolókészletekhez; kínai gyártó vagyunk, több mint 20 éves iparági tapasztalattal. A kifejezetten dinamikus tengelyekhez tervezett termék automatikusan kompenzálja a kopást és újra meghúzza magát, így több éves élettartamot kínál, miközben hatékonyan ellenáll a nyomásnak, a mozgásnak és a vegyi anyagoknak.

Kérdés küldése

termékleírás

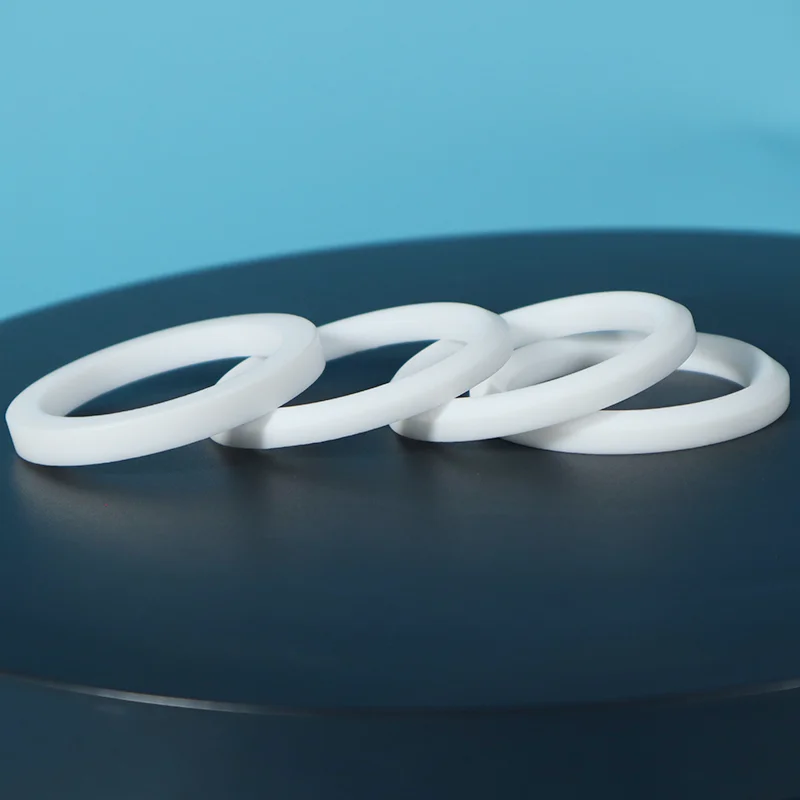

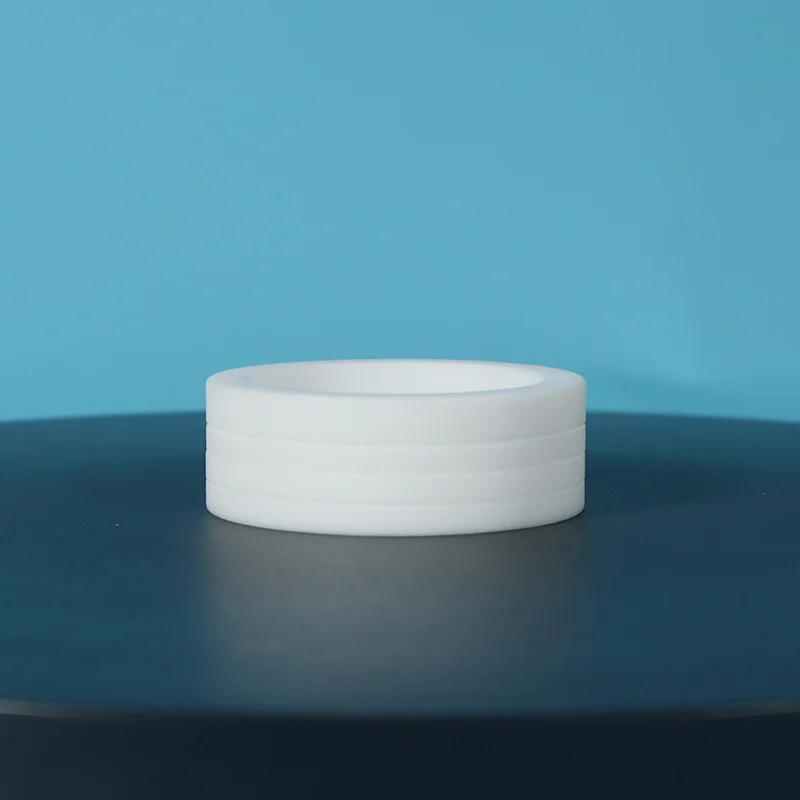

A Taifno által gyártott PTFE tömítőkészlet egy PTFE tömítőgyűrű készletből áll, beleértve a felső adaptergyűrűt, a V-alakú köztes gyűrűket és az alsó adaptergyűrűt, amelyet tömítődobozba szereltek.

Alkalmas -180°C és +200°C közötti hőmérséklet-tartományban, 500 bar nyomásig ellenáll, 0-14 pH-tartományt fed le, és 5 m/s-ig támogatja a lineáris sebességet.

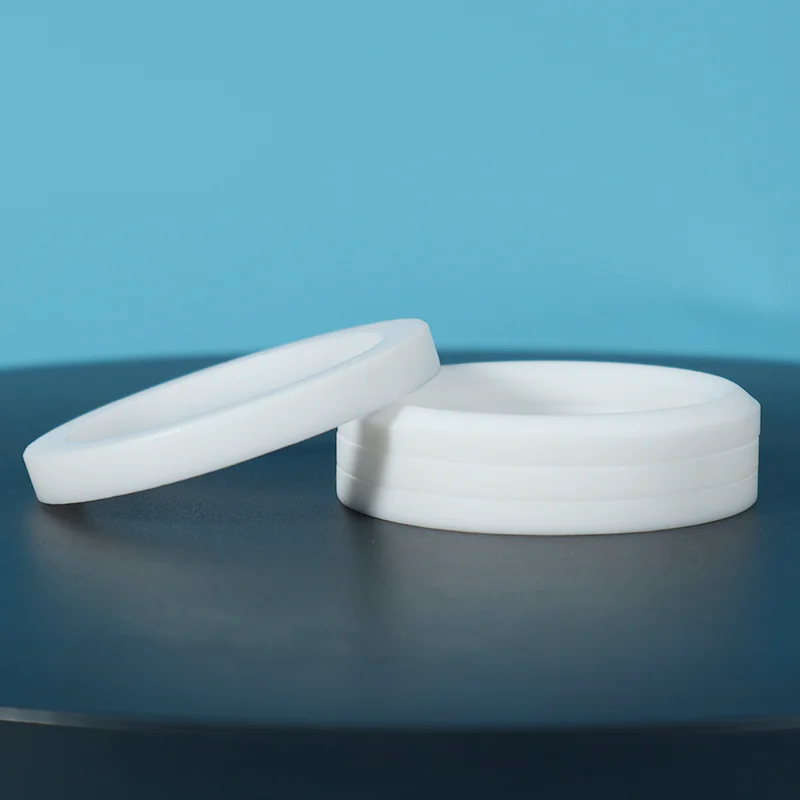

PTFE Packing Set

Miért válassza a PTFE csomagolókészletet?

O-gyűrű probléma	Miért történik	Hogyan oldja meg a csomagolókészlet
Szivárgás a mozgó tengelyeken	Az O-gyűrűk statikus tömítések – rögzített hornyokhoz tervezték, nem a tengely mozgásához	A V-gyűrűk dinamikusak – a tömítőajkak a tengellyel együtt mozognak
Nem állítható	A telepítés után a tömítőerő rögzített	Húzza meg újra a tömszelence anyáját, amint kopás következik be – nincs szétszerelés
Nem működik a vegyszerekben	A gumi megduzzad, megkeményedik vagy lebomlik	A PTFE kémiailag inert – pH 0-14
Néhány havonta cserélve	Kompressziós készlet – a gumi maradandó alakváltozást vesz fel	A PTFE-nek nincs tömörítési készlete – évekig kitart
Hőmérséklet korlátozott	A gumi hidegben megkeményedik, melegben meglágyul	-180°C és +200°C között – kriogén a sterilizálásig

Az O-gyűrű probléma

Három alapvető előny

1. Állítható tömítőerő: Az O-gyűrűk rögzítettek – a beszerelés után a tömítési erő nem állítható. A PTFE tömítőkészletek újra meghúzhatók. Mivel a tömítés idővel kopik, egyszerűen húzza meg a tömszelence anyáját a tömítési teljesítmény helyreállításához. Nem kell szétszerelni.

2. Dinamikus tömítés mozgó tengelyekhez: Az O-gyűrűk statikus tömítések – egyetlen rögzített horonyban tömítenek, és meghibásodnak, amikor a tengely mozog. A PTFE V-gyűrűket kifejezetten oda-vissza mozgó és lassú forgó mozgásra tervezték – a tömítőajkak a tengellyel együtt mozognak, és nyomás alatt tartják az érintkezést.

3. Nyomásvezérelt tömítés: A V-alakú geometriát nyomással működtetettre tervezték: a rendszer nyomásának növekedésével a tömítőajkakat erősebben a rúdhoz és a házhoz kényszeríti, automatikusan fokozva a tömítés hatékonyságát.

Anyagelőny

Ingatlan	PTFE csomagolókészlet
Vegyi ellenállás	pH 0-14 – gyakorlatilag univerzális
Hőmérséklet tartomány	-180°C és +200°C között
Súrlódási tényező	0,05-0,20 – szilárd anyagok közül a legalacsonyabb
Önkenő	Igen – nincs szükség külső kenésre
FDA-kompatibilis fokozatok	Kérésre elérhető
Tömörítési készlet	Nincs – a PTFE nem köt meg úgy, mint a gumi

Összehasonlítás: tömítőkészlet vs O-gyűrű vs kompozit tömítés

Funkció	PTFE V-gyűrűs tömítés	O-gyűrű	PTFE kompozit tömítés
Tömítés típusa	Dinamikus – mozgó tengelyekhez készült	Statikus – csak rögzített horony	Dinamikus – nagy sebesség
Állítható?	✅ Igen – újra meghúzható	❌ Nem – javítva	❌ Nem – javítva
Hőmérséklet tartomány	-180°C és +200°C között	Gumi korlátozott	-180°C és +200°C között
Nyomástartomány	Akár 500 bar	Mérsékelt	Akár 500 bar
Vegyi ellenállás	★★★★★	★★☆☆☆	★★★★★
Tengelymozgástűrés	Magas – kezeli az eltolódást	Gyenge – meghibásodik a mozgó tengelyeken	Mérsékelt – igazításérzékeny
Élettartam kemény szolgálatban	Évek	Hónapok	Évek
Költség (kezdeti)	$$$	$	$$$
Költség (teljes tulajdonjog)	Legalacsonyabb	Legmagasabb	Mérsékelt
Alkalmazás	Nagy teherbírású, alacsony sebességű, zord körülmények között	Csak statikus tömítés	Nagy sebesség, alacsony súrlódás

Alkalmazások

Elsődleges iparágak

Ipar	Alkalmazás
Vegyi feldolgozás	Szelepszárak, vegyszerszivattyúk, reaktorok – savak, oldószerek, maró anyagok
Olaj és Gáz	Szabályozó szelepek, tolózárak, BOP-ok – NACE/API fokozatok állnak rendelkezésre
Gyógyszerészeti	Steril feldolgozás, gyógyszergyártás – FDA/USP minőség elérhető
Étel és ital	Higiénikus szelepek, töltőberendezések – FDA-kompatibilis tiszta PTFE
Áramtermelés	Magas hőmérsékletű gőzrendszerek, turbina tömítések
Félvezető	Nagy tisztaságú vegyszerforgalmazás, tisztatéri berendezések
Általános ipari	Hidraulikus prések, fröccsöntő gépek, kompresszorok, keverők, keverők

Tipikus felszerelés

Szabályozó és leválasztó szelepek

Tolózárak, golyóscsapok, gömbcsapok

Dugattyús szivattyúk

Centrifugálszivattyúk (lassan forgó)

Hidraulikus hengerek és működtetők

Kompresszorok

Keverők és keverők

Kovácsoló prések, fröccsöntő gépek

Factory Factory Factory Factory

Valós alkalmazások

1. esettanulmány: Vegyi üzem szelepszárának tömítése

Kihívás: Egy 150°C-on agresszív savat kezelő vegyi üzem 2-3 havonta kicserélte az O-gyűrűket a vezérlőszelepszárakon – ez költséges állásidőt és biztonsági problémákat okoz.

Megoldás: PTFE V-gyűrűs tömítőkészlet szénnel töltött minőséggel. Az ajánlott nyomaték specifikációival szerelve.

Eredmény: nulla szivárgás 18 hónapig. A tömítést kétszer újra meghúzták a tervezett karbantartás során. 80%-os csökkenés a karbantartási költségekben és az állásidőben.

2. esettanulmány: hígtrágyaszivattyú-csomagolás

Kihívás: A csiszolóanyagot kezelő hígtrágyaszivattyú 4-6 hetente elhasználta a szokásos csomagolást, ami gyakori termelési megszakításokat tett szükségessé.

Megoldás: Üvegtöltésű PTFE tömítőkészlet extrudálásgátló gyűrűkkel.

Eredmény: A csomagolókészlet 8 hónapig tartott – 8-szor tovább, mint az előző megoldás. A karbantartási intervallumok meghosszabbítva. A gyártási idő jelentősen javult.

3. esettanulmány: Diffúz kibocsátások megfelelősége

Kihívás: Földgázfeldolgozó létesítményre van szükség ahhoz, hogy megfeleljen a kritikus szabályozószelepekre vonatkozó ISO 15848 diffúz kibocsátási szabványoknak.

Megoldás: PTFE-alapú alacsony károsanyag-kibocsátású tömítőkészlet szabadalmaztatott kenőcsomaggal, az ISO 15848 szerint tesztelve.

Eredmény: Megfelel a kibocsátási előírásoknak. A szivárgási arány jóval a megengedett határérték alatt van. A hosszú távú teljesítmény folyamatos ellenőrzéssel igazolt.

Megjegyzés: Az esetek tényleges eredményei az alkalmazás körülményeitől függően változnak. Alkalmazás-specifikus javaslatokért forduljon hozzánk.

Műszaki előírások

Paraméter	Érték
Hőmérséklet tartomány	-180°C és +200°C között (PTFE), +315°C-ig (módosított minőségek)
Üzemi nyomás	Akár 500 bar (50 MPa) – a kialakítástól és a biztonsági gyűrűktől függ
Maximális sebesség	< 5 m/s (dugattyús)
pH-tartomány	0-14 (kivéve az olvadt alkálifémeket, fluorvegyületeket)
Anyaglehetőségek	Szűz PTFE, szénnel töltött, üveggel töltött, MoS₂-töltött
Szabványok	API 6A, NACE, NORSOK M-710 (elérhető)
Átmérő tartomány	Egyedi: 3 mm-től 1000 mm-ig+

Anyagminőségi lehetőségek

Fokozat	Legjobb For	Határ
Szűz PTFE	Tiszta vegyszerek, FDA alkalmazások, általános szolgáltatás – a legkisebb súrlódás	Alacsonyabb kopásállóság – nem csiszolóanyagokhoz
Szénnel töltött PTFE	Nagy sebesség, hőleadás, alacsony súrlódás – ahol a hő felhalmozódik	Nem erős oxidálószerekre
Üveggel töltött PTFE	Csiszolóanyag, nagy terhelés, kopásállóság – ahol részecskék vannak jelen	Lágy szárak lehetnek – használjon edzett szárat vagy hüvelyt
MoS₂-vel töltött PTFE	Ragadós média, alacsony nyomaték, fokozott kenőképesség – ahol a hordozó megtapad	Nem oxidáló savakra

Minőségbiztosítás

100% szűz PTFE anyag – nincs újraköszörülés, nincs újrahasznosított anyag. Állandó minőség, tételről tételre.

Teljes nyomon követhetőség – Minden tétel nyomon követhető a nyersanyagtól a késztermékig. Anyagtanúsítvány kérésre elérhető.

Precíziós fröccsöntés – Minden tömítőgyűrűt precíziós fröccsöntéssel vagy szűk tűréshatárig megmunkálnak.

Telepítési útmutató — Részletes szerelési utasítások és nyomatékspecifikációk minden megrendeléshez.

ISO minőségbiztosítási rendszer – A gyártási folyamatok követik a nemzetközi minőségi szabványokat.

Elérhető FDA-minőségek – FDA-kompatibilis és USP VI. osztályú osztályok élelmiszer- és gyógyszerészeti alkalmazásokhoz.

Test Test Test Test

GYIK

K: Mi az a PTFE csomagolókészlet, és hogyan működik?

V: Ez egy köteg PTFE-gyűrűkből, felső adapterből, V-alakú középső gyűrűből, alsó adapterből áll, tömítődobozba szerelve.

A tömszelence anya meghúzásakor a V-gyűrűk sugárirányban kitágulnak mind a tengely, mind a ház ellen. A rendszer nyomása tovább élénkíti a tömítőajkakat, és a nyomás emelkedésével szorosabb tömítést tesz lehetővé. Önerősítő. Kopás esetén újra meghúzható.

K: Csomagolókészlet vs. O-gyűrű, mikor kell váltani?

V: Váltson, ha az O-gyűrűk folyamatosan meghibásodnak, mozgó tengelyeken, nyomásingadozások vagy agresszív vegyszerek esetén.

Az O-gyűrűk statikusak, rögzített hornyokban tömítenek. A csomagolókészletek dinamikusak, állíthatóak, újrahúzhatóak és mozgó alkatrészekhez készültek.

Költség-összehasonlítás: Az O-gyűrűk előzetesen olcsóbbak. Ha azonban 3 havonta cseréli ki őket, egy 3-5 évig tartó csomagolókészlettel nagy mennyiségű amerikai dollárt takaríthat meg az alkatrészek, a munka és az állásidő terén.

K: Melyek a korlátok és a leggyakoribb telepítési hiba?

V: Hőmérséklet: -180°C és +200°C között (+315°C-ig módosítva).

Nyomás: 500 bar-ig. Sebesség: < 5 m/s.

A leggyakoribb hiba: a mirigy túlfeszítése. A PTFE puha, a túlzott tömörítés hideg áramlást okoz, deformálja a gyűrűket, és tömítés helyett szivárgást okoz. Használjon nyomatékkulcsot. Fokozatosan húzza meg.

Kövesse a minden megrendeléshez mellékelt telepítési útmutatónkat.
