Egyedi megmunkálású PTFE alkatrészek

A több mint 20 éves iparági tapasztalattal rendelkező Taifno átfogó kutatás-fejlesztési, testreszabási és gyártási képességekkel rendelkezik, és egyedi megmunkálású PTFE alkatrészek széles választékát kínálja. Precíziós megmunkálást vagy présöntést alkalmazunk, hogy megfeleljünk az Ön pontos specifikációinak, bármilyen alakra, méretre vagy fokozatra alkalmazkodva, és a prototípusfejlesztéstől a tömeggyártásig mindent megoldunk.

Kérdés küldése

termékleírás

A Taifno egy speciális gyártó, amely egyedi megmunkálású PTFE alkatrészeket kínál. Szakértő csapatunk CAD-rajzok, PDF-fájlok vagy akár kézzel rajzolt vázlatok alapján készít alkatrészeket. Anyagok széles skálájával dolgozunk, beleértve a szűz PTFE-t és a különféle töltött minőségeket (például üvegszálat, szénszálat, molibdén-diszulfidot, bronzot, PEEK-et stb.), amelyek mindegyikét úgy tervezték, hogy megfeleljen a speciális teljesítménykövetelményeknek.

Kérjen árajánlatot még ma; 24 órán belül válaszolunk, hogy megvitassuk a megoldásokat és az árakat, és ingyenes mintákat biztosítsunk.

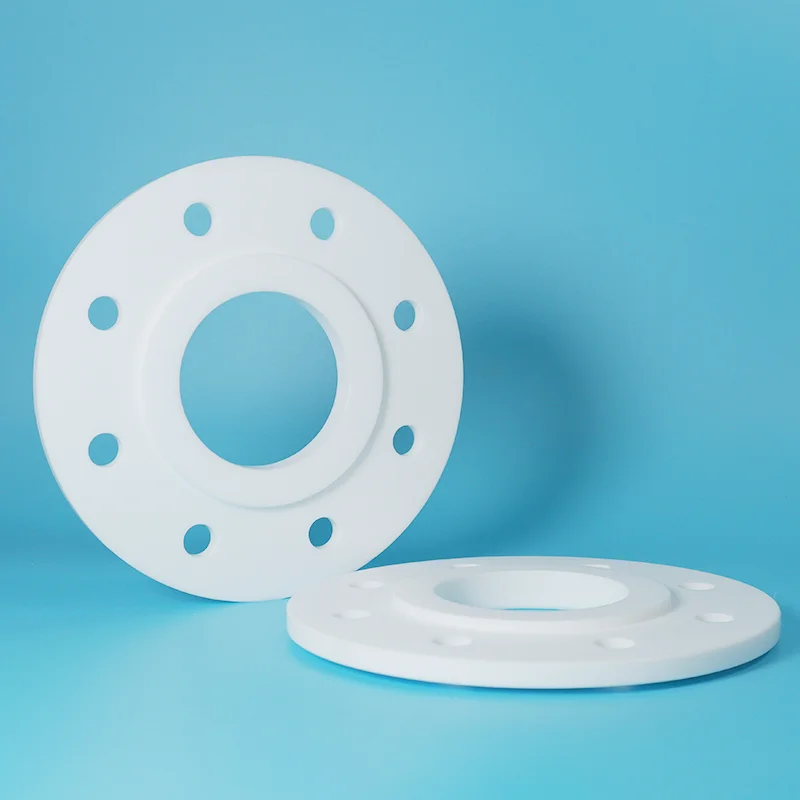

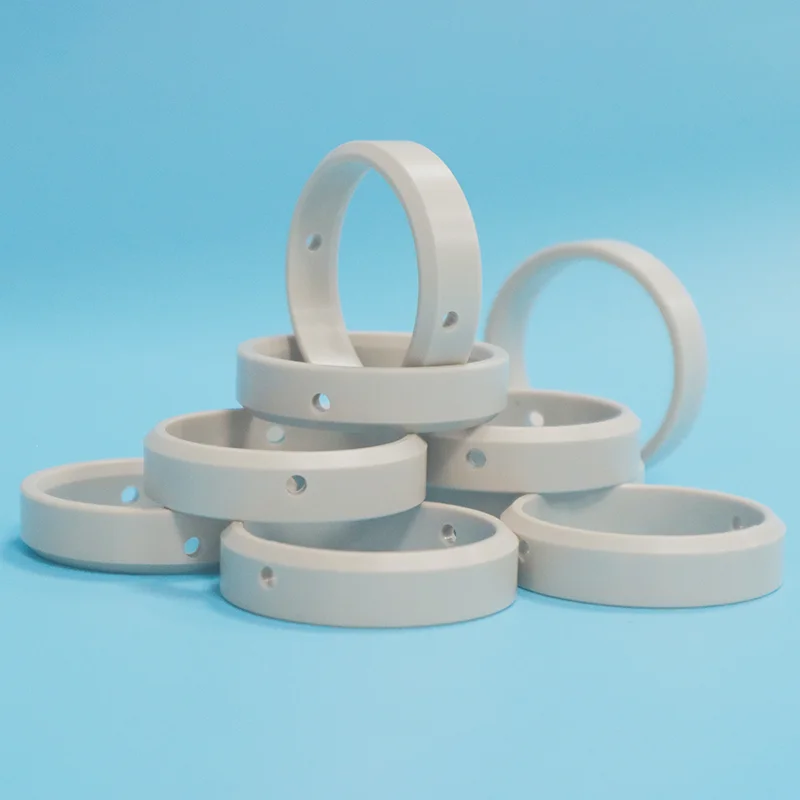

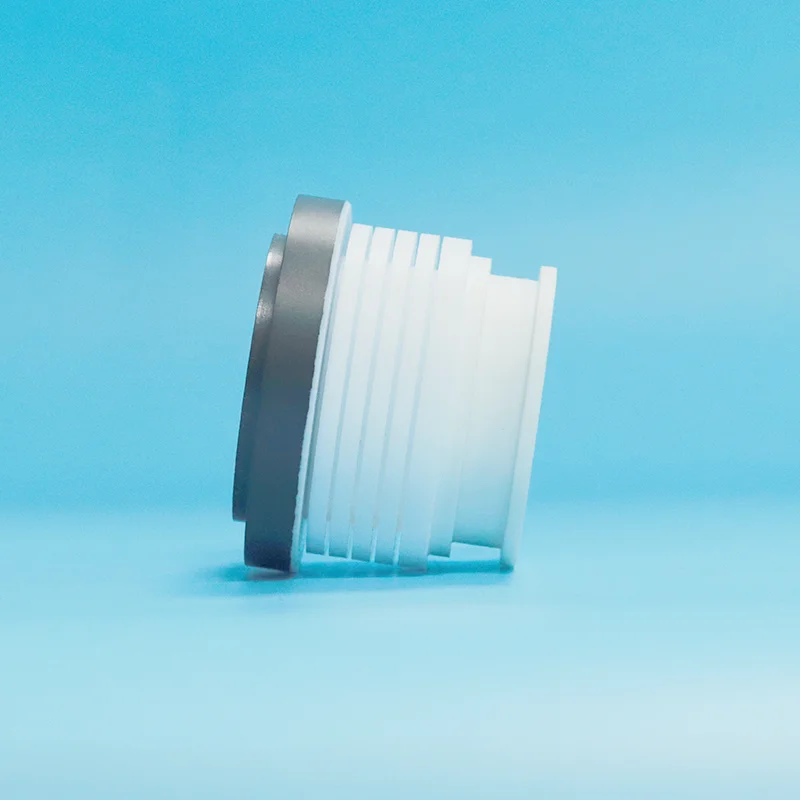

Custom Machined PTFE Parts

Mik azok az egyedi megmunkálású PTFE alkatrészek?

A PTFE egyedi alkatrészek precíziós megmunkálású vagy öntött alkatrészek, amelyeket PTFE gyantából gyártanak az Ön pontos specifikációi szerint, nem pedig készen kapható szabvány. Szüksége van rájuk, ha a szabványos méretek nem illeszkednek, a karima nem szabványos, vagy az alkalmazás meghatározott formát, tűréshatárt vagy anyagminőséget igényel.

Példák: Egyedi tömítések, szelepülékek, dugattyúgyűrűk, csapágybetétek, harmonika, szigetelők, tetszőleges formák, amelyeket megrajzolhat, elkészíthetünk PTFE-ből.

Főbb anyagjellemzők:

Kémiai tehetetlenség: Szinte minden vegyszernek, savnak, lúgnak, oldószernek, szénhidrogénnek ellenáll

Hőmérséklet-tartomány: Folyamatos üzemelés -180°C és +200°C között (rövid távon +300°C-ig)

Legalacsonyabb súrlódási tényező: 0,04-es együttható, a szilárd anyagok közül a legalacsonyabb

Tapadásmentes felület: Megakadályozza a média tapadását és felhalmozódását, egyszerű tisztítás

Elektromos szigetelés: Kiváló dielektromos tulajdonságok

FDA-megfelelőség: Elérhető élelmiszer-minőségű és biológiailag kompatibilis minőségben

Gyártási folyamatok

A PTFE egyedi alkatrészek két elsődleges eljárással állíthatók elő:

Folyamat	Legjobb For	Főbb jellemzők
CNC megmunkálás	Összetett geometriák, szűk tűrések, prototípusok, kis-közepes tételek	±0,02 mm-es, 5 tengelyes képesség, összetett kontúrok
Kompressziós fröccsöntés	Nagy átmérőjű alkatrészek, nagy volumenű gyártás, egyszerű formák	Alkatrészek 3300 mm átmérőig, nagy sűrűségűek, nincsenek üregek

Miért válasszon egyedi PTFE alkatrészeket?

A probléma: A szabványos alkatrészek nem illeszkednek

Probléma	Miért történik	A valós költség
Nem illik	A szabványos méretek ritkán egyeznek a felszerelésével	Szivárgások, idő előtti meghibásodások, utómunkálatok – egy egyedi alkatrész 3-5-szöröse
Rossz anyagminőség	Mindenre egy osztályzat – nem a médiára optimalizálva	Rövid élettartam, gyakori csere – 5-10-szeres költség 3 év alatt
Gyenge teljesítmény	Általános kialakítás – nem az Ön alkalmazásához tervezték	Gyártási leállás, biztonsági kockázatok – könnyen meghaladja az egyedi alkatrészköltséget
Hozzáadott költség	Módosítsa a szabványos alkatrészeket – vagy tervezze újra a rendszert	Tervezési idő, gyártási késések – 500 USD+ módosításonként

Összehasonlítás: Egyedi PTFE vs szabvány vs módosított

Költség és teljesítmény összehasonlítása

Funkció	Szabványos PTFE	Módosított szabvány	Egyedi PTFE
Fit	Kompromisszum – lehet, hogy nem illik	Átvitel után illeszkedik	Tökéletes – az Ön specifikációi szerint készült
Telepítés	Átdolgozást igényelhet	Munkaintenzív	Egyszerű – közvetlen illeszkedés
Élettartam	Rövid – nincs optimalizálva	Mérsékelt – a javulás korlátozott	Hosszú – az Ön alkalmazásához tervezve
Teljes költség (3 év)	Magas – gyakori csere + állásidő + utómunka	Magas – módosítások + cserék + állásidő	A legalacsonyabb – egy rész, nincs probléma
Átfutási idő	Azonnali	3-5 nap + munka	5-7 napos prototípus

Kulcsfontosságú betekintés: Egy szabványos PTFE alkatrész 50 dollárba kerülhet. Egy egyedi PTFE alkatrész 200 dollárba kerülhet. De ha a szabványos alkatrész 3 havonta meghibásodik, és az egyedi alkatrész 3 évig bírja, az egyedi alkatrész pénzt takarít meg az első évben.

Hozzáadja az állásidőt, a munkát és az utómunkát? Az egyéni minden alkalommal nyer.

Alkalmazások

Elsődleges iparágak

Ipar	Alkalmazás	Ajánlott fokozat
Vegyi feldolgozás	Szelepülések, szivattyúalkatrészek, reaktorbetétek, csőszerelvények	Üveggel töltött vagy TFM™ módosított
Repülőgép	Tömítések, csapágyak, huzalszigetelés – könnyű, széles hőmérséklet-tartomány	Szűz PTFE, FEP, PEEK
Félvezető	Ostyahordozók, vegyszerkezelés, ultratiszta alkatrészek – nagy tisztaság, tisztatér	Nagy tisztaságú Virgin PTFE, PFA
Medical & Pharma	Sebészeti műszerek, gyógyszergyártó sorok – biokompatibilis, FDA-kompatibilis	Szűz PTFE, FDA/USP minőségű
Olaj és Gáz	Szelep alkatrészek, kútfej berendezések, csővezeték tömítések	Üveggel vagy szénnel töltött PTFE
Étel és ital	Szállítószalag alkatrészek, FDA-kompatibilis tömítések, töltőberendezések	Virgin PTFE (FDA-kompatibilis)
Ipari gépek	Perselyek, csapágyak, kopó alkatrészek, vezetőgyűrűk	Szénnel vagy bronzzal töltött PTFE

Tipikus egyedi alkatrészek

Tömítések és tömítések: bármilyen forma, méret, egyedi geometria

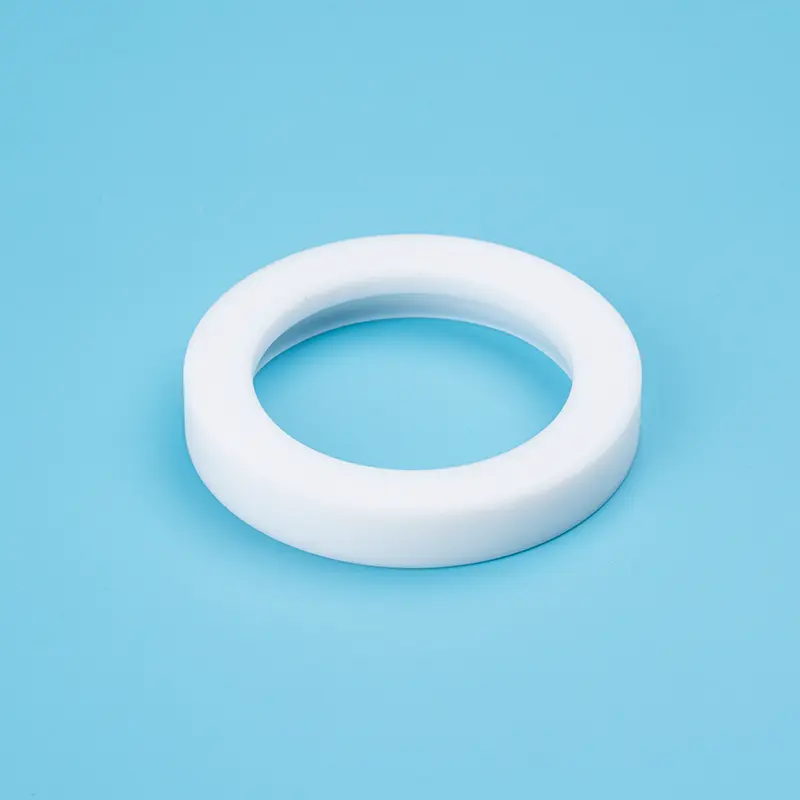

Perselyek és csapágyak: perselyes csapágyak, nyomóalátétek, karimás perselyek

Szelep alkatrészek: Szelepülékek, dugók, golyók, membránok

Elektromos szigetelők: távtartók, távtartók, csatlakozótestek

Dugattyúgyűrűk: Kompresszorgyűrűk, vezetőgyűrűk, kopószalagok

Laboratóriumi eszközök: főzőpoharak, kémcsövek, tölcsérek, tégelyek, egyedi méretek

Összetett alkatrészek: Többfunkciós alkatrészek, bármilyen formát rajzolhat

Anyagminőségi lehetőségek

Fokozat	Legjobb For	Legfontosabb előny	Kémiai határérték	Költség
Szűz PTFE	Tiszta vegyszerek, FDA, alacsony súrlódás, általános szolgáltatás	Univerzális vegyszerállóság, legkisebb súrlódás, FDA-kompatibilis	Puha – alacsonyabb kopásállóság	$
Üveggel töltött PTFE	Csiszolóanyag, nagy terhelés, iszap	3-5x hosszabb élettartam csiszolóanyagokban, szilárdság	Nem HF-hez vagy erős lúgokhoz	$$
Szénnel töltött PTFE	Nagy sebesség, hőleadás, száraz futás	Hővezető képesség, alacsony súrlódás, antisztatikus	Nem erős oxidálószerekre	$$
MoS₂-vel töltött PTFE	Ragadós közeg, alacsony nyomaték, kenőképesség	Fokozott kenőképesség, tovább csökkenti a súrlódást	Nem oxidáló savakra	$$
Bronzzal töltött PTFE	Extrém nyomás, nagy terhelés, erős kopás	A legnagyobb szilárdság és kopásállóság	Nem savakra vagy sós vízre	$$$
KANDIKÁL	Extrém hőmérséklet, nagy terhelés, sugárzás	Legnagyobb szilárdság, kopásállóság - +250°C-ig	Nagyon magas költség, korlátozott kémiai kompatibilitás	$$$$

Gyors kiválasztási útmutató

Ha az Ön szolgáltatása...	Válassz...
Tiszta vegyszerek, FDA, alacsony nyomás	Szűz PTFE
Csiszolóanyag, iszap, nagy kopás	Üveggel töltött PTFE
Nagy sebesség, hőleadás, antisztatikus	Szénnel töltött PTFE
Ragadós közeg, alacsony nyomaték, fokozott kenőképesség	MoS₂-vel töltött PTFE
Extrém nyomás, nagy terhelés, erős kopás	Bronzzal töltött PTFE
Extrém hőmérséklet, sugárzás, nagy pontosság	KANDIKÁL
Nem biztos benne? Küldje el nekünk adathordozóját, hőmérsékletét, nyomását	Javasoljuk

Valós alkalmazások

1. esettanulmány: Egyedi szelepülés – 6x hosszabb élettartam

Kihívás: Egy vegyi üzemben nem szabványos méretű golyóscsap volt. A szabványos PTFE szelepülések nem illeszkedtek. Az üzem a helyszínen módosította a szabványos üléseket, ami időigényes, drága, és a tömítési teljesítmény veszélybe került. A szivárgás 3-4 havonta előfordult.

Megoldás: Egyedi megmunkálású PTFE szelepülékek a pontos szelepméretekhez. Üvegtöltésű minőség a kopásállóság érdekében kopásálló közegben.

Eredmény: Tökéletes illeszkedés. Nincs szükség módosításra. Az ülések több mint 2 évig bírtak, hatszor hosszabb ideig, mint a módosított normál ülések. Évente 8000 USD módosítási költségek és leállások megszűnése.

2. esettanulmány: Komplex PTFE-komponens – Szűk tűrések elérése

Kihívás: Egy félvezető berendezések gyártójának komplex PTFE-komponensre volt szüksége ±0,02 mm-es tűréssel, több funkcióval és rendkívül nagy tisztasággal a tisztatéri használatra. A szabványos PTFE nem tudta teljesíteni a méretpontosságot.

Megoldás: Precíziós CNC-megmunkálás hőmérséklet-szabályozott berendezéssel (68-72°F) a méretstabilitás megőrzése érdekében. Feszültségcsökkentő lágyítást alkalmaznak a hideg áramlás megakadályozására. Szűz nagy tisztaságú PTFE teljes nyomon követhetőséggel.

Eredmény: Komplex geometria elérve a tűréshatáron belül. Zéró szennyeződés a tisztatéri érvényesítés során. Többszöri ismételt rendelés.

3. esettanulmány: Nagy átmérőjű egyedi tömítés – nincs varrás, nincs szivárgás

Kihívás: Egy vegyi üzemnek PTFE tömítésre volt szüksége egy 2000 mm átmérőjű üveggel bélelt karimához. Standard tömítések ebben a méretben nem kaphatók. A lemezből egyedileg vágott tömítések túl drágák voltak, és a varrás gyengeségeik voltak.

Megoldás: préselt, egyedi PTFE tömítés pontosan 2000 mm átmérőig, optimalizált vastagság az üveggel bélelt karimavédelemhez.

Eredmény: Egyrészes öntött szerkezet – varrás nélkül. Tökéletes illeszkedés. Az üveggel bélelt karima nem sérült. A tömítés 18 hónapig szivárgásmentesen működött, és ez a szám folyamatosan növekszik.

Megjegyzés: Az esetek tényleges eredményei az alkalmazás körülményeitől függően változnak. Alkalmazás-specifikus javaslatokért forduljon hozzánk.

Factory Factory Factory Factory

Műszaki előírások

PTFE anyagtulajdonságok

Ingatlan	Érték	Vizsgálati módszer
Sűrűség	2,15-2,20 g/cm³	ASTM D792
Szakítószilárdság	20-35 MPa	ASTM D638
Szakadási nyúlás	250-500%	ASTM D638
Súrlódási tényező	0,04-0,20	ASTM D1894
Keménység	D part 55-65	ASTM D2240
Vízfelvétel	<0,01%	ASTM D570
Folyamatos üzemi hőmérséklet	-180°C és +200°C között	ASTM D746
Rövid távú üzemi hőmérséklet	+300°C-ig	—
Vegyi ellenállás	pH 0-14 (kivéve az olvadt alkálifémeket, fluorvegyületeket)	—
Dielektromos szilárdság	15-50 kV/mm	ASTM D149

Dimenziós képességek

Paraméter	Képesség
Megmunkált alkatrészek – CNC esztergálás	600 mm átmérőig × 1200 mm hosszúságig
Megmunkált alkatrészek – CNC marás	600×400×300 mm-ig
Fröccsöntött alkatrészek – présléc	3300 mm átmérőig
Minimális falvastagság	0,8 mm-ig (megmunkált)
Tolerancia – szabvány	±0,05 mm
Tolerancia – Precizitás	±0,02 mm
Felületi kidolgozás	0,8-3,2 μm Ra (polírozás a finomabb felületekért)

Minőségbiztosítás

100% szűz gyanta anyag – nincs újraköszörülés, nincs újrahasznosított anyag. Állandó minőség, tételről tételre.

Teljes nyomon követhetőség – Minden tétel nyomon követhető a nyersanyagtól a késztermékig. Anyagtanúsítvány kérésre elérhető.

Precíziós megmunkálás – Az alkatrészek precíziós megmunkálása a szűk tűréshatárig fejlett CNC-berendezésekkel.

ISO 9001:2015 tanúsítvánnyal rendelkező — ISO minőségirányítási rendszerek szerint tanúsított gyártási folyamatok.

FDA-kompatibilis minőségek állnak rendelkezésre – A Virgin PTFE és bizonyos minőségek megfelelnek az FDA 21 CFR 177.1550 követelményeinek.

Ingyenes DFM-támogatás – Kiértékeljük a tervezést, és geometriai vagy anyag-alternatívákat ajánlunk az alacsonyabb költség érdekében – ugyanaz a funkció, jobb a gyárthatóság. Minden idézethez mellékelve.

Prototype to Production – Egyetlen prototípus a nagy volumenű gyártáshoz – mindegyik támogatott. Átfutási idő: 5-7 nap prototípus, 7-15 nap gyártás.

Test Test Test Test

GYIK

K: Mire van szüksége egyedi megmunkálású PTFE alkatrészek árajánlatához, és mennyi ideig tart ez?

V: Négy dolog:

(1) Rajz vagy vázlat: 3D (STEP/IGES), 2D (PDF), vagy akár kézi vázlat kulcsméretekkel.

(2) Anyagminőség: bizonytalanság esetén javasoljuk.

(3) Mennyiség: prototípus, kis tétel vagy gyártás.

(4) Alkalmazás: hőmérséklet, közeg, nyomás (így tudjuk ajánlani a megfelelő minőséget).

Az árajánlat átfutási ideje: 24 óra.

A prototípus átfutási ideje: 5-7 nap.

Gyártási idő: 7-20 nap.

Szállítás: légi 5-15 nap; Tengeren 15-30 nap.

K: Milyen tűréshatárokat érhet el, és mennyibe kerül az egyedi?

V: Standard tűrés: ±0,05 mm.

Pontosság: ±0,02 mm.

A költségek összetettségtől, mérettől, anyagtól, tűréshatártól és mennyiségtől függenek.

Költség-összehasonlítás: A normál alkatrész ára 50 USD lehet. Egy egyedi alkatrész 200 dollárba kerülhet. De ha a standard alkatrészt 3 havonta kell cserélni, az egyedi alkatrész már az első évben megtérül.

Segítünk optimalizálni a tervezést a költségek csökkentése érdekében – ingyenes DFM visszajelzés minden árajánlathoz. Nincsenek rejtett díjak. Teljes átláthatóság.

K: Mik a korlátok, és hogyan segít elkerülni a hibákat?

V: Hőmérséklet: -180°C és +200°C között (rövid távon +300°C-ig).

Kémiai határértékek:

Szűz PTFE: nem olvadt alkálifémekhez vagy fluorhoz.

Üvegtöltésű: nem HF-hez vagy erős lúgokhoz.

Széntartalmú: nem alkalmas erős oxidálószerekre.

Leggyakoribb hibák: Fröccsöntésre való tervezés (a PTFE nem fröccsönthető), túl szűk tűrések megadása (költségnövelő), vagy rossz minőség kiválasztása a hordozóhoz.

Segítünk elkerülni ezeket, minden árajánlatnál ingyenes DFM-ellenőrzés. Kiértékeljük a tervezést, megerősítjük a kompatibilitást, javasoljuk a megfelelő minőséget, és geometriai alternatívákat javasolunk az alacsonyabb költségek érdekében.

Nem csak alkatrészeket gyártunk, hanem tömítési problémákat is megoldunk.
