A Taifno a PTFE O-gyűrűk kínai gyártója; Egyedi megmunkálást és PTFE tömítőtermékek széles választékát kínáljuk. Ezek a termékek széles üzemi hőmérséklet-tartományt tartalmaznak, amelyek -180°C és +200°C közötti folyamatos használatra alkalmasak, és kivételes tartósságot biztosítanak, így időt és költséget takarítanak meg, miközben minimalizálják az állásidőt.

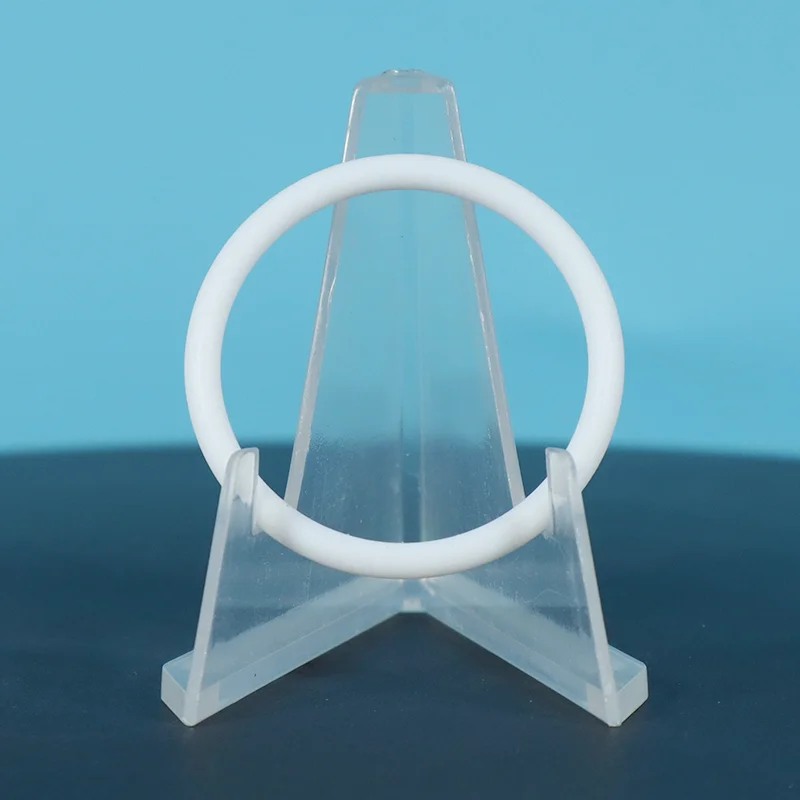

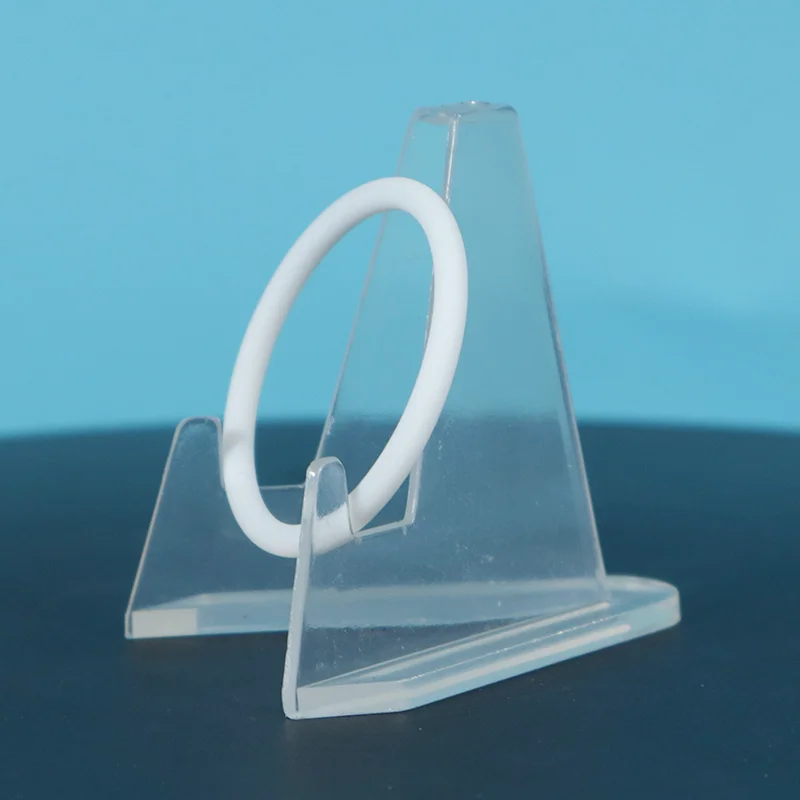

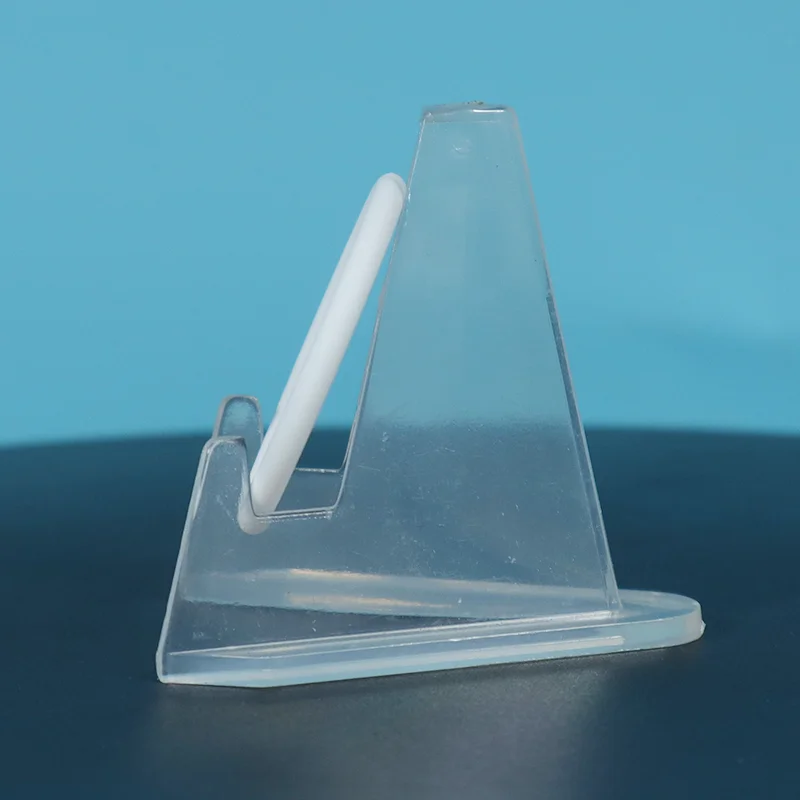

A PTFE O-gyűrű egy körkörös tömítőgyűrű, amelyet PTFE gyantából precíziósan megmunkáltak, és nem úgy vannak formázva, mint a gumi. A PTFE a szilárd anyagok közül a legalacsonyabb súrlódási együtthatót (0,05-0,20), univerzális vegyszerállóságot (pH 0-14) és -180 °C és +200 °C közötti folyamatos működést kínál.
A rugalmasságon alapuló gumi O-gyűrűkkel ellentétben a PTFE O-gyűrűk összenyomással tömítenek. Nincs rugalmas memóriájuk, ha tömörítették, tömörítettek maradnak. Ezért elengedhetetlen a horony helyes kialakítása.
|
Gumi O-gyűrű probléma |
Hogyan oldja meg a PTFE |
|
Duzzanat vegyszerekben |
Kémiailag inert – nincs duzzanat, nincs lebomlás |
|
Keményedés +150°C felett |
+260°C-ot folyamatosan kezeli |
|
-40°C alatt törékeny |
-200°C-ig rugalmas marad |
|
Kompressziós készlet – maradandó deformáció |
Nincs kompresszió, de hideg áramlású |
|
Ózon és UV lebomlás |
Nem befolyásolja az ózon, az UV és az időjárás |
|
Szennyeződés kockázata |
Tiszta, FDA/USP-kompatibilis – extrahálható anyagok nélkül |
|
Ingatlan |
PTFE O-gyűrű |
Gumi O-gyűrű |
FEP-kapszulázott |
|
Hőmérséklet |
-180°C és +200°C között |
-40°C és +150°C között |
-60°C és +260°C között |
|
Vegyi ellenállás |
★★★★★ |
★★☆☆☆ |
★★★★★ |
|
Elasztikus memória |
Nincs – tömörítéssel tömítések |
Kiváló |
Kiváló |
|
Súrlódás |
Legalacsonyabb |
Mérsékelt |
Alacsony |
|
FDA-kompatibilis |
✅ Igen |
Korlátozott |
✅ Igen |
|
Költség |
$$ |
$ |
$$$ |
|
Legjobb For |
Statikus tömítés agresszív vegyszerekben, szélsőséges hőmérsékleteken |
Általános célú tömítés |
Statikus tömítés vegyszerállóságot + rugalmasságot igénylő |
|
Ha az Ön szolgáltatása... |
Válassz... |
|
Tiszta vegyszerek, FDA alkalmazások, alacsony nyomás |
Szűz PTFE |
|
Csiszolóanyag, iszap, nagy kopás |
Üveggel töltött PTFE |
|
Nagy sebesség, hőleadás, antisztatikus |
Szénnel vagy grafittal töltött PTFE |
|
Ragadós közeg, alacsony nyomaték, kenőképesség |
MoS₂-vel töltött PTFE |
|
Extrém nyomás, nagy terhelés, erős kopás |
Bronzzal töltött PTFE |
|
Vegyi ellenállás és rugalmas memória is kell |
FEP tokozású O-gyűrű |
|
Ipar |
Alkalmazás |
Ajánlott fokozat |
|
Vegyi feldolgozás |
Szivattyúk, szelepek, reaktorok, karimák – savak, oldószerek, maró anyagok |
Szűz PTFE vagy üveggel töltött |
|
Gyógyszerészeti |
Steril feldolgozás, bioreaktorok – FDA/USP szükséges |
Szűz PTFE (FDA/USP) |
|
Étel és ital |
Töltőberendezések, egészségügyi csatlakozások – FDA szükséges |
Szűz PTFE (FDA által jóváhagyott) |
|
Petrolkémiai |
Csővezeték tömítések, szelepülékek – szénhidrogének, nagy nyomások |
Szénnel vagy üveggel töltött |
|
Félvezető |
Nagy tisztaságú vegyszer forgalmazás, tisztatér |
Nagy tisztaságú szűz PTFE |
|
Kriogén szolgáltatás |
LNG, folyékony oxigén – extrém hideg |
Szűz PTFE |
Kihívás: Egy 100°C-on sósavat kezelő vegyi üzem duzzadás és keményedés miatt 2-3 havonta cserélte a gumi O-gyűrűket, ami biztonsági aggályokat és termelési fennakadásokat okozott.
Megoldás: A gumi O-gyűrűket eredeti PTFE O-gyűrűkre cseréltük. Megfelelő tömszelence kialakítás a PTFE specifikációi szerint.
Eredmény: A PTFE O-gyűrűk több mint 8 hónapig bírták, háromszor hosszabb ideig, mint a gumi. Nulla szivárgás. Nincsenek biztonsági események. A karbantartási intervallumok hónapról évszakra bővültek.
Kihívás: Egy gyógyszergyártónak O-gyűrűkre volt szüksége a steril feldolgozóberendezésekhez. A gumi O-gyűrűk nem tudták átadni az FDA kivonható anyagokkal kapcsolatos vizsgálatát a gyógyszerrel érintkező alkalmazásokhoz.
Megoldás: FDA-kompatibilis szűz PTFE O-gyűrűket szállítunk, teljes nyomonkövethetőséggel és FDA-dokumentációval.
Eredmény: Sikerült a kivonható anyagok tesztelése. Az FDA megfelelősége elérte. Az O-gyűrűk károsodás nélkül ellenállnak az ismételt gőzsterilizálási ciklusoknak. Teljes dokumentáció biztosított.
Kihívás: Egy élelmiszer-feldolgozó üzem szennyeződési problémákat tapasztalt a gumi O-gyűrű lebomlása miatt, amikor érintkezett gyümölcssavakkal és CIP-tisztító vegyszerekkel.
Megoldás: FDA-kompatibilis PTFE O-gyűrűkre cserélve.
Eredmény: A szennyeződés megszűnt. Az O-gyűrűk túlélik a CIP vegyszeres tisztítási ciklusait. Nincs kimosódás, nincs lebomlás. A gyártósor üzemideje jelentősen javult.
Megjegyzés: Az esetek tényleges eredményei az alkalmazás körülményeitől függően változnak. Alkalmazás-specifikus javaslatokért forduljon hozzánk.
|
Ingatlan |
Érték |
Vizsgálati módszer |
|
Sűrűség |
2,14-2,20 g/cm³ |
ASTM D792 |
|
Szakítószilárdság |
28-35 MPa |
ASTM D638 |
|
Szakadási nyúlás |
250-350% |
ASTM D638 |
|
Keménység |
Shore D 55-65 (~98 Shore A) |
ASTM D2240 |
|
Súrlódási tényező |
0,05-0,20 |
ASTM D1894 |
|
Vízfelvétel |
<0,01% |
ASTM D570 |
|
Folyamatos üzemi hőmérséklet |
-180°C és +200°C között |
ASTM D746 |
|
Dielektromos szilárdság |
15-50 kV/mm |
ASTM D149 |
|
Paraméter |
Képesség |
|
Szabványos méretek |
AS568A, JIS, BS, DIN – polcról kapható |
|
Egyedi méretek |
Bármilyen átmérő – pontos specifikációk szerint megmunkálva |
|
Keresztmetszet átmérője |
0,5-50 mm+ |
|
Belső átmérő |
1 mm-től 2000 mm-ig+ |
|
Tolerancia – szabvány |
±0,05 mm és ± 0,10 mm között |
|
Tolerancia – Precizitás |
±0,02 mm (kérésre elérhető) |
|
Fokozat |
Legjobb For |
Legfontosabb előny |
Kémiai határérték |
|
Szűz PTFE |
Tiszta vegyszerek, FDA alkalmazások, általános szolgáltatás |
Univerzális vegyszerállóság, legalacsonyabb költség |
Nincs rugalmas memória – csak statikus |
|
Üveggel töltött PTFE |
Csiszolóanyag, iszap, nagy kopás |
Erősség, kopásállóság |
Nem HF-hez vagy erős lúgokhoz |
|
Szénnel töltött PTFE |
Nagy sebesség, hőleadás, antisztatikus |
Hővezetőképesség, kúszási ellenállás |
Nem erős oxidálószerekre |
|
Grafittal töltött PTFE |
Magas hőmérséklet, alacsony súrlódás |
Kenőképesség, hővezető képesség |
Nem erős oxidálószerekre |
|
MoS₂-vel töltött PTFE |
Ragadós média, alacsony nyomaték |
Fokozott kenőképesség |
Nem oxidáló savakra |
|
Bronzzal töltött PTFE |
Extrém nyomás, nagy terhelés |
A legnagyobb mechanikai szilárdság, kopásállóság |
Nem savakra vagy sós vízre |
100% szűz gyanta anyag – nincs újraköszörülés, nincs újrahasznosított anyag. Állandó minőség, tételről tételre.
Teljes nyomon követhetőség – Minden tétel nyomon követhető a nyersanyagtól a kész O-gyűrűig. Anyagbizonyítvány kérésre.
Precíziós megmunkálás – Az O-gyűrűk precíziós megmunkálásúak szűk tűréshatárig, nem öntöttek.
ISO 9001 tanúsítvánnyal rendelkező — ISO minőségirányítási rendszerek szerint tanúsított gyártási folyamatok.
FDA-kompatibilis minőségek állnak rendelkezésre – A Virgin PTFE megfelel az FDA 21 CFR 177.1550 és a BfR követelményeinek.
USP Class VI elérhető – Biokompatibilis minőségek gyógyszerészeti és orvosi alkalmazásokhoz.
Széles mérettartomány — szabvány AS568A méretek raktáron; egyedi méretek az Ön specifikációi szerint gyártva.
V: Kör keresztmetszetű, precíziósan megmunkált tömítőgyűrű PTFE-ből. Használja, ha a gumi O-gyűrűk meghibásodnak, agresszív vegyszerekben, szélsőséges hőmérsékleten, tisztaságot igénylő élelmiszer-/gyógyszeripari alkalmazásoknál vagy ózon/UV expozíciónál.
Fontos: A PTFE-nek nincs rugalmas memóriája, csak statikus tömítése van. Nem mozgó tengelyekhez vagy dinamikus alkalmazásokhoz.
Ha néhány havonta cseréli a gumi O-gyűrűket, a PTFE időt, pénzt és állásidőt takarít meg.
V: A költség a mérettől, az anyagminőségtől, a mennyiségtől és a tűréshatártól függ.
A raktáron lévő szabványos AS568 méretek X−X−Y mérettől kezdődnek (körülbelül 2-3x egyenértékű gumi O-gyűrű). Egyedi méretek rajzonként.
De vegye figyelembe a következőket: A gumi alacsonyabb áron kerülhet előre, de ha 3 havonta meghibásodik, a PTFE O-gyűrű, amely 2-3 évig kitart, az első évben megtérül.
Átfutási idő:
Normál méretek: 24-48 órán belül kiszállítás.
Egyedi méretek: 5-7 nap. Shipping by air takes 5-10 days; tengeren, 15-30 nap.
V: Hőmérséklet: -180°C és +200°C között.
Nyomás: 400 bar-ig (támgyűrűkkel).
Kémiai határértékek:
Szűz PTFE: nem olvadt alkálifémekhez vagy fluorhoz.
Üvegtöltésű: nem HF-hez vagy erős lúgokhoz.
Széntartalmú: nem alkalmas erős oxidálószerekre.
Három gyakori hiba:
(1) Túlhúzás: A PTFE tartósan összenyomódik, a túlzott szorítás károsítja az O-gyűrűt.
(2) Rossz horonykialakítás: A PTFE-nek más méretűre van szüksége, mint a guminak. Használja specifikációinkat.
(3) Beépítési sérülés: A PTFE szakítószilárdsága gyenge; kerülje a bevágásokat és a karcolásokat. Melegítse 200 °F-ra, ha nyújtásra van szükség.
