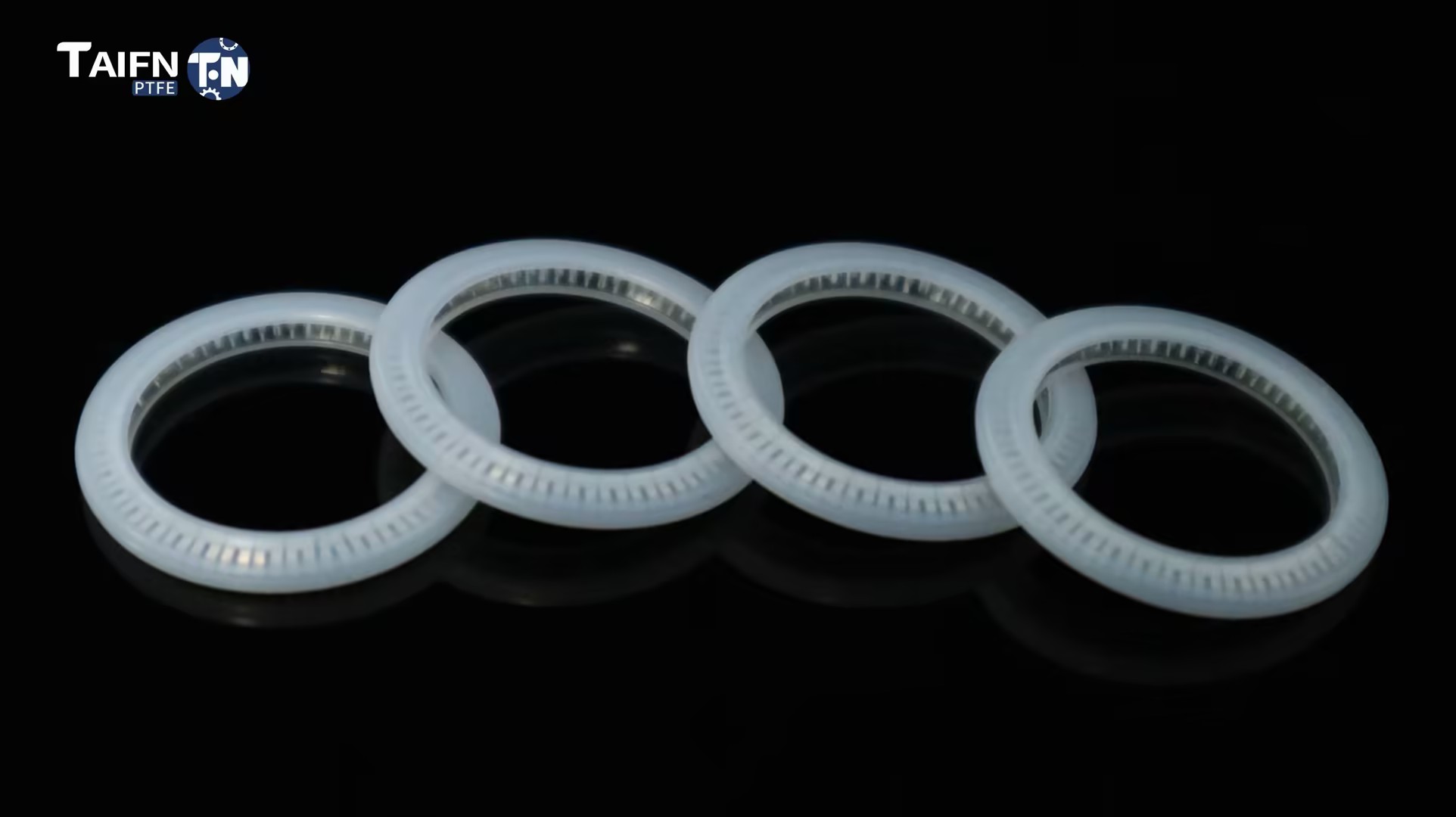

U-típusú rugós tömítés

Az U-típusú rugós feszültségű tömítés egy U-alakú PTFE köpenyből és egy belső fémrugóból áll, így sokféle működési körülményre alkalmas, beleértve a statikus, dugattyús és forgó alkalmazásokat. A PTFE tömítési megoldások professzionális szállítójaként a Taifno ISO 9001 és ISO 14001 tanúsítvánnyal rendelkezik, termékeink pedig megfelelnek az olyan szabványoknak, mint a CE és az FDA. OEM testreszabási szolgáltatásokat kínálunk; kérjük, adja meg jelentkezési adatait, mi pedig 24 órán belül árajánlatot adunk és utánajárunk.

Kérdés küldése

termékleírás

Az U-típusú rugós tömítésen belüli rugó tömítőerőt biztosít nulla nyomású körülmények között; ahogy a rendszer nyomása belép az U alakú üregbe, a tömítőajkakat erősebben a tengelyre kényszeríti, minél nagyobb a nyomás, annál szorosabb a tömítés.

Ezenkívül a PTFE anyag kiváló univerzális vegyszerállóságot és széles -180°C és +200°C közötti üzemi hőmérsékleti tartományt kínál; 40 MPa (dinamikus) / 60 MPa (statikus) nyomást és 15 m/s-ig terjedő lineáris sebességet támogat, így sokféle működési körülményre alkalmas.

Mi az U-típusú rugós tömítés?

Az U-típusú rugós tömítés egy PTFE U-alakú köpeny, benne fémrugóval. Ez egy egyirányú tömítőelem, amelyet rúd (belső tömítés) vagy dugattyús (külső tömítés) alkalmazásokhoz terveztek.

Hogyan működik:

Nulla nyomás: A rugó biztosítja a kezdeti tömítőerőt, még akkor is tömít, ha a rendszer nincs nyomás alatt

Nyomás alatt: A rendszernyomás belép az U-üregbe, és erősebben nyomja a tömítőajkakat az illeszkedő felülethez, nyomás = szorosabb tömítés

Önenergiát biztosító: A rugó kompenzálja a kopást, a hardvertűréseket és a hőciklust, idővel fenntartja a tömítőerőt

U-Type vs V-Type: melyikre van szüksége?

Funkció	U-típus	V-típusú
Tömítési irány	Radiális — dugattyúrudak, szelepszárak	Axiális - karimák, burkolatok, homlokfelületek
Legjobb For	Dinamikus tömítés (egyirányú/forgó)	Statikus tömítés
Nyomástartomány	40-60 MPa-ig	60 MPa-ig
Sebesség	Akár 15 m/s (egyirányú)	Alsó – statikus vagy alacsony fordulatszámú forgó

Miért válassza az U-típust?

Probléma	Hogyan oldja meg az U-Type
Az O-gyűrűk nulla nyomáson szivárognak	A rugó tömítőerőt biztosít – nincs "induló szivárgás"
A gumi vegyszerekben lebomlik	A PTFE köpeny kémiailag inert – pH 0-14, univerzális ellenállás
Az elasztomerek meghibásodnak +150°C felett	Fogantyúk -180°C és +200°C között
Nagy súrlódás – tapadás-csúszás	A PTFE a legalacsonyabb súrlódású - sima mozgás, nincs csúszás
Az O-gyűrűk meghibásodnak a mozgó tengelyeken	Oda- és forgó mozgáshoz tervezve – dinamikus tömítés
Gyakori csere	A tavasz kompenzálja a kopást – évekig tart, nem hónapokig

Összehasonlítási és kiválasztási útmutató

U-Type vs O-gyűrű vs V-Type

Funkció	U-típusú rugótömítés	O-gyűrű	V-típusú rugós tömítés
Nulla nyomású tömítés	✅ Igen – a rugó erőt ad	❌ Nem	✅ Igen
Nyomás – dinamikus	40 MPa-ig	Mérsékelt	Alacsonyabb
Nyomás – statikus	60 MPa-ig	Mérsékelt	60 MPa-ig
Hőmérséklet	-180°C és +200°C között	-180°C és +200°C között	-180°C és +200°C között
Vegyi ellenállás	★★★★★ egyetemes	★★☆☆☆	★★★★★
Súrlódás	★★★★★ legalacsonyabb	★★★★☆	★★★★★
Tengely mozgása	Dugattyús és forgó	Csak statikus	Statikus/alacsony sebesség
Kopáskompenzáció	✅ A tavasz kárpótol	❌ Nem	✅ Igen
Legjobb For	Dugattyúrudak, szelepszárak	Általános statikus	Karimák, burkolatok
Költség	$$$	$	$$$

Gyors kiválasztási útmutató

Ha az Ön szolgáltatása...	Válassz...
Dugattyúrudak, szelepszárak – oda-vissza mozgás	U-típus csavaros/konzolos rugóval
Forgótengelyek – alacsony fordulatszámú forgás	U-típus konzolos rugóval
Karimák, burkolatok, homlokfelületek – statikus tömítés	V-típusú
Általános célú, alacsony költségű, tiszta adathordozó	O-gyűrű
Magas nyomás (akár 60 MPa)	U-típus, támasztógyűrűkkel
Extrém hőmérséklet (-180°C és +200°C között)	U-típus Elgiloy/Hastelloy rugóval
Élelmiszerekkel/gyógyszerekkel való kapcsolattartás – FDA-megfelelőség	U-típusú szűz PTFE kabáttal

Elsődleges alkalmazások

Ipar	Alkalmazás
Vegyi feldolgozás	Dugattyús szivattyúk, szelepszárak, reaktorok – savak, oldószerek, agresszív vegyszerek
Gyógyszerészeti	Steril feldolgozó, töltőberendezések – FDA/USP, CIP/SIP sterilizálás
Étel és ital	Egészségügyi szelepek, töltőgépek – FDA-megfelelőség, CIP-folyadékok
Félvezető	Nagy tisztaságú gáz- és vegyi tömítések, vákuumrendszerek – ultra-tisztaság
Olaj és Gáz	Kútfej berendezések, szabályozó szelepek, szivattyúk – nagynyomású, H₂S
Repülőgép	Hidraulikus rendszerek, üzemanyagrendszerek – extrém hőmérséklet, nagy megbízhatóság

Valós alkalmazások

1. esettanulmány: Vegyi szivattyú – 3x hosszabb élettartam

Kihívás: Egy vegyi üzem 2-3 havonta cserélte ki az oldószereket kezelő dugattyús szivattyúk gumi O-gyűrűit a duzzadás és a keményedés miatt, ami termelési fennakadásokat okozott.

Megoldás: Beépített U-típusú rugós tömítés szénnel töltött PTFE köpennyel és 316-os rozsdamentes acél rugóval. A szabványos AS568A horony kialakítás megmarad.

Eredmény: A tömítések több mint 9 hónapig bírtak, 3x tovább mint a gumi. Nulla szivárgás. A karbantartási intervallumok hetekről évszakokra bővültek.

2. esettanulmány: Gyógyszerészeti töltőanyag – FDA-megfelelőség

Kihívás: Egy gyógyszerészeti töltőgéphez tömítésre volt szükség a steril terméket kezelő forgószelepes szelephez. A gumi O-gyűrűk nem feleltek meg az FDA kivonható anyagok vizsgálatának.

Megoldás: Mellékelt U-típusú rugótömítés szűz PTFE-köpennyel és 316-os rozsdamentes acél rugóval. FDA-kompatibilis anyag. Teljes dokumentáció biztosított.

Eredmény: Megfelelt az FDA kivonható anyagok tesztje. A pecsét túlélte az ismételt CIP/SIP sterilizálási ciklusokat. 18 hónapig nincs csere.

Megjegyzés: Az esetek tényleges eredményei az alkalmazás körülményeitől függően változnak. Alkalmazás-specifikus javaslatokért forduljon hozzánk.

Factory Factory Factory Factory

Műszaki előírások

Termék tulajdonságai

Paraméter	Érték
Hőmérséklet tartomány	-180°C és +200°C között (minőségtől függően)
Nyomás – dinamikus	Akár 40 MPa (tartalékgyűrűkkel: akár 60 MPa)
Nyomás – statikus	60 MPa-ig
Sebesség – oda-vissza	Akár 15 m/s
Sebesség – Rotary	Akár 1-3 m/s
Anyag	PTFE köpeny + rozsdamentes acél rugó (301/316)
Vegyi ellenállás	pH 0-14 – gyakorlatilag univerzális
Tömítés típusa	Radial sealing — rod or piston

A dzseki anyagának lehetőségei

Fokozat	Legjobb For	Legfontosabb előny	Kémiai határérték
Szűz PTFE	Tiszta vegyszerek, FDA alkalmazások, általános szolgáltatás	Univerzális vegyszerállóság, legkisebb súrlódás, FDA-kompatibilis	Puha – alacsonyabb kopásállóság
Szénnel töltött PTFE	Nagy sebesség, hőleadás, antisztatikus	Hővezető képesség, jobb kúszásállóság	Nem erős oxidálószerekre
Üveggel töltött PTFE	Csiszolóanyag, nagy kopás, iszap	Fokozott mechanikai szilárdság, kopásállóság	Nem HF-hez vagy erős lúgokhoz
MoS₂-vel töltött PTFE	Ragadós közeg, alacsony nyomaték, fokozott kenőképesség	Csökkentett súrlódás, jobb kopásállóság	Nem oxidáló savakra

Tavaszi anyaglehetőségek

Rugós anyag	Legjobb For
301 SS / 316 SS	Általános vegyszerszolgáltatás, mérsékelt hőmérséklet
316L SS	Megnövelt korrózióállóság – agresszív vegyszerek, sós víz
Elgiloy®	Kiváló korrózióállóság, magas hőmérséklet – repülés, kritikus
Hastelloy® C-276	Rendkívüli korrózióállóság – erősen agresszív vegyszerek, savak
Inconel®	Magas hőmérsékletű szilárdság – extrém hőség (+260°C+)

Rugótípus opciók

Rugós típus	Legjobb For	Főbb jellemzők
Spirál tavasz	Nagy nyomású, statikus/alacsony sebességű dinamikus	Highest load, consistent pre-load
Konzolos tavasz	Dinamikus tömítés, csiszolóanyag	Terhelés az ajak szélén – kaparás
V-rugó	Csökkentett súrlódás, mérsékelt nyomás	Lágy rugós karakterisztikájú, alacsony súrlódású

Taifno minőségbiztosítás

100% szűz PTFE gyanta – nincs újraköszörülés, nincs újrahasznosított anyag. Állandó minőség, tételről tételre.

Precíziós CNC megmunkálás – Nincs öntőforma költsége. Egyedi méretek 5 mm-től 3300 mm átmérőig.

Teljes nyomon követhetőség – Minden tétel nyomon követhető a nyersanyagtól a kész lezárásig. Anyagbizonyítvány kérésre.

ISO 9001 tanúsítvánnyal rendelkező — ISO minőségirányítási rendszerek szerint tanúsított gyártási folyamatok.

FDA-kompatibilis minőségek állnak rendelkezésre – A Virgin PTFE megfelel az FDA 21 CFR 177.1550 és a BfR követelményeinek.

Elérhető rugóötvözetek – 301/316 SS szabvány; Elgiloy, Hastelloy, Inconel extrém körülményekhez.

Szabványos hornyok kompatibilitása – passzol az AS568A, DIN 3771 szabvány szerinti O-gyűrű hornyokhoz.

Test Test Test Test

GYIK

K: Mi az az U-típusú rugós tömítés, és mikor kell használni?

V: PTFE U-alakú kabát, benne fémrugóval. Tömítések nulla nyomástól nagy nyomásig (60 MPa-ig) a mozgó tengelyeken.

Használja, ha az O-gyűrűk vagy a gumi ajakos tömítések meghibásodnak, dugattyúrudakon, szelepszárakon és dinamikus alkalmazásokban, ahol agresszív vegyszereket, szélsőséges hőmérsékletet vagy nagy nyomást kezelnek.

U-típus vs V-típus: U-típus radiális tömítés, dugattyúrudakhoz és szelepszárokhoz. A V-típus axiális tömítés, karimákhoz és burkolatokhoz.

Ha mozgó rudat tömít: válassza az U-típust.

Karima vagy burkolat tömítése esetén: válasszon V-típust.

K: Mennyibe kerül egy U-típusú rugótömítés?

V: A költség az átmérőtől, a köpeny anyagától, a rugóötvözettől, a rugó típusától és mennyiségétől függ. A szabványos méretek körülbelül X-X-Y-tól kezdődnek. Egyedi méretek rajzonként.

Rugóötvözet ütési költsége: 301/316 SS (standard, legalacsonyabb költség) → Elgiloy/Hastelloy (extrém korrózió/magas hőmérséklet, magasabb költség).

A rugó típusa befolyásolja a költségeket: csavaros (nagyobb terhelés) kontra konzolos (dinamikus kaparás) vs V-rugóval (alacsony súrlódás).

K: Melyek a korlátozások és a leggyakoribb telepítési hibák?

V: Hőmérséklet: -180°C és +200°C között (minőségtől függően).

Nyomás: akár 40 MPa (dinamikus) / 60 MPa (statikus).

Sebesség: 15 m/s-ig (oda-vissza), 1-3 m/s-ig (forgó).

Kémiai határértékek:

PTFE köpeny: nem használható olvadt alkálifémekhez vagy elemi fluorhoz.

Üvegtöltésű: nem HF-hez vagy erős lúgokhoz.

Széntartalmú: nem alkalmas erős oxidálószerekre.

Három gyakori hiba:

(1) Az ajak sérülése a beszerelés során: beszerelés előtt ellenőrizze.

(2) Túlhúzás vagy nem megfelelő horonykialakítás: Az U-típusú tömítések illeszkednek a szabvány AS568A O-gyűrű hornyokhoz. A rossz méretek károsítják a tömítést.

(3) Visszafelé szerelés: az U-típusú tömítések irányítottak. Az U-nyílásnak a nyomóoldal felé kell néznie (ahol a nyomás belép az "U"-ba).
