Ráadásulszabványos PTFE tömítések, TaifnoPTFE borítéktömítéseket is kínál. Több mint 20 éves iparági tapasztalattal rendelkezünk átfogó kutatás-fejlesztési, gyártási és értékesítési képességekkel; termékeink 0-14 pH-tartományban kompatibilisek, széles hőmérsékleti tartományra alkalmasak, és költség-teljesítmény értékűek.
A PTFE borítéktömítések kompozit tömítőtömítések, amelyek egy PTFE külső köpenyből állnak, és egy összenyomható töltőmagot tartalmaznak. A PTFE köpeny univerzális vegyszerállóságot biztosít (pH 0-14). A töltőmag összenyomhatóságot, rugalmasságot és alkalmazkodást biztosít a karima egyenetlenségeihez.
A probléma, amit megoldanak: A szabványos PTFE tömítések merevek és drágák. A gumitömítések lebomlanak a vegyszerek hatására. Az üveggel bélelt karimák egyenetlen felülettel rendelkeznek, amelyeket a szabványos tömítések nem tudnak lezárni. A borítéktömítések mindhármat megoldják.
|
Paraméter |
Leírás |
|
Építés |
PTFE köpeny a külső éltől a belső furatig hasított; résen keresztül behelyezett puha töltőmag |
|
Nyomás |
Akár 4,0 MPa |
|
Mérettartomány |
DN25-DN500 |
|
Főbb jellemzők |
A leggazdaságosabb, 30-50%-kal kevesebb, mint a szilárd PTFE |
|
Legjobb For |
Alacsony nyomás, általános vegyszerszolgáltatás, költségtudatos alkalmazások |
|
Paraméter |
Leírás |
|
Építés |
Megmunkált négyzet keresztmetszet; teljesen kapszulázott töltőmag rés nélkül |
|
Nyomás |
Akár 5,0 MPa |
|
Mérettartomány |
DN25-DN500 |
|
Főbb jellemzők |
Teljes tokozás – jobb tömítési integritás; A belső átmérő megegyezik a karima furatával, hogy megakadályozza az áramlási turbulenciát |
|
Legjobb For |
Közepes-nagy nyomású, kritikus vegyszerszolgáltatás, a tömítés integritásának prioritása |
|
Paraméter |
Leírás |
|
Építés |
PTFE szalag hajtogatott és hegesztett; hullámos fém betét (304/316 SS) belül |
|
Nyomás |
Legmagasabb (A/B típus felett) |
|
Mérettartomány |
DN350+ (ajánlott) |
|
Főbb jellemzők |
A hullámos fém mag biztosítja a visszarugózást és a kifújással szembeni ellenállást |
|
Legjobb For |
Nagy nyomás, hőciklus, nagy átmérőjű karimák, kifújásveszély |
|
Alkalmazási feltétel |
Ajánlott típus |
Ok |
|
Alacsony nyomás, általános vegyszerek, költségprioritás |
A típusú |
A leggazdaságosabb – 30-50%-kal kevesebb, mint a szilárd PTFE |
|
Közepes-nagy nyomású, tömítési integritás prioritás |
B típus |
Teljes tokozás, nincs rés, nincs szabad töltőanyag |
|
Nagy nyomás, termikus ciklus, nagy átmérő |
C típusú |
A fém mag biztosítja a visszarugózást és a kifújással szembeni ellenállást |
|
Ipar |
Alkalmazás |
Ajánlott típus |
|
Vegyi feldolgozás |
Csőkarimák, szivattyú csatlakozások, reaktorvezetékek – savak, oldószerek, maró anyagok |
A / B / C típus (nyomásfüggő) |
|
Üvegbevonatú berendezések |
Üvegbélésű reaktorok, edények, csőkarimák |
B/C típus |
|
Gyógyszerészeti |
Steril berendezések, bioreaktorok – FDA-megfelelőség |
B típus |
|
Étel és ital |
Egészségügyi csatlakozások, töltőberendezések – FDA-megfelelőség |
A vagy B típus |
|
Olaj és Gáz |
Korrozív vezetékek, kútfej berendezések |
C típusú |
|
Hőcserélők |
Nagy átmérőjű karimák, termikus ciklus |
C típusú |
|
FRP/műanyag karimák |
FRP csövek, műanyag berendezések karimái |
A/B típus |

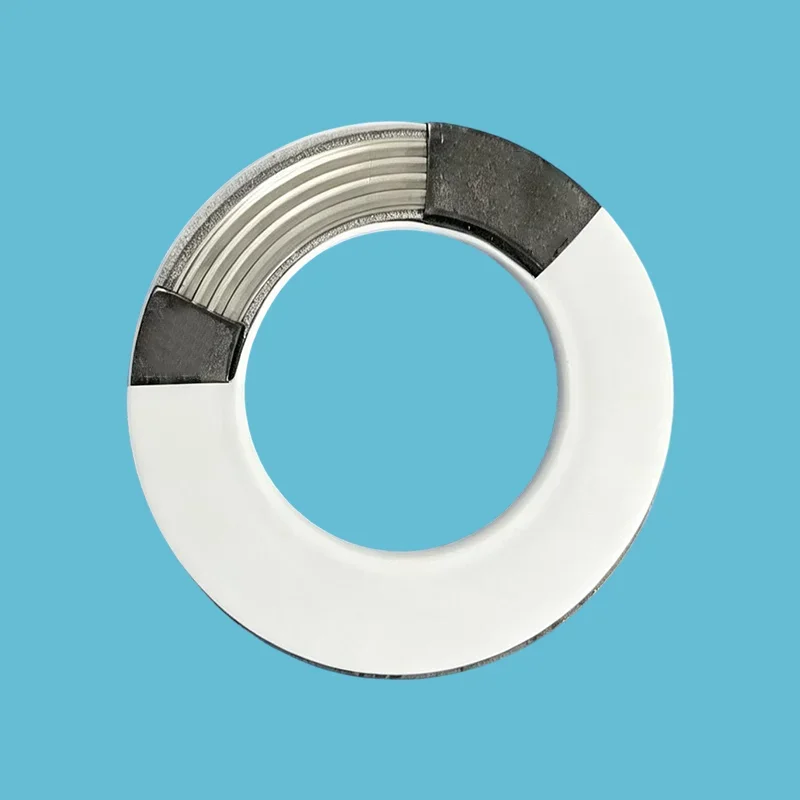

Az üveggel bélelt karimák hullámos, egyenetlen felületűek az üvegbevonási eljárás miatt. A szabványos PTFE tömítések tömítéséhez nagy csavarnyomaték szükséges – ami megreped a rideg üvegréteget.
A borítéktömítések ezt oldják meg:
Alacsony nyomatékú tömítés- megakadályozza az üveg repedését
Alkalmazhatóság– kompenzálja a hullámos, egyenetlen felületeket
PTFE kabát— kezeli az agresszív médiát
Összenyomható mag— elnyeli a karima egyenetlenségeit
A PTFE köpeny ellenáll szinte minden vegyszernek 0-14 pH között, erős savaknak, lúgoknak, oldószereknek, szénhidrogéneknek, klórnak stb. A töltőmag teljesen védett, és soha nem érintkezik a hordozóval.
A borítéktömítések lényegesen kisebb nyomatékkal tömítenek, mint a tömör PTFE tömítések – védik a törékeny üveggel bélelt és műanyag karimákat a sérülésektől.
Az összenyomható mag kompenzálja a hullámos felületeket, a karcolásokat, a lyukakat, a karima torzulását és a vetemedést.
Az A típusú borítéktömítések 30-50%-kal olcsóbbak, mint az azonos méretű szilárd PTFE tömítések, így a költségek töredékéért biztosítják a vegyszerállóságot.
A PTFE köpeny megfelel az FDA 21 CFR 177.1550 szabványnak. Élelmiszer-minőségű töltőmagok élelmiszeripari és gyógyszerészeti alkalmazásokhoz.
V: A PTFE borítéktömítés egy PTFE külső köpenyből áll, amely egy összenyomható töltőmagot tartalmaz. A PTFE köpeny univerzális vegyszerállóságot (pH 0-14, +200°C-ig), míg a töltőanyag összenyomhatóságot és rugalmasságot biztosít.
Használjon borítéktömítést, ha:Szüksége van vegyszerállóságra az egyenetlen vagy üveggel bélelt karimákon, alacsony nyomatékú tömítésre van szüksége a törékeny felületek védelme érdekében, költséghatékony vegyszerállóságra van szüksége (30-50%-kal kisebb, mint a szilárd PTFE), vagy FDA-kompatibilis anyagokra van szüksége élelmiszer-/gyógyszerészeti alkalmazásokhoz.
Mikor NE használja:Extrém nagy nyomás (használjon fémburkolatot), +200°C feletti magas hőmérsékletű gőz, vagy abszolút vegyi tisztaságot igénylő alkalmazások töltőanyag nélkül (használjon szilárd PTFE-t).
V: Három típus három különböző alkalmazáshoz:
A típusú (rés): A leggazdaságosabb (30-50%-kal kevesebb, mint a szilárd PTFE). Nyomás 4,0 MPa-ig. A legjobb alacsony nyomású általános vegyipari szolgáltatáshoz.
B típus (megmunkált): Nincs rés, teljesen kapszulázott töltőmag. Nyomás 5,0 MPa-ig. A belső átmérő megegyezik a karima furatával, hogy megakadályozza az áramlási turbulenciát. A legjobb közepes és magas nyomású kritikus vegyszerszolgáltatáshoz.
C típusú (összecsukható): A hullámos fém mag biztosítja a visszarugózást és a kifújással szembeni ellenállást. DN350+-hoz ajánlott. A legjobb nagynyomású, termikus ciklusokhoz, nagy átmérőjű karimákhoz és kifújási kockázathoz.
Gyors szabály:
Gazdaságos + alacsony nyomás → A típus.
Sealing integrity + medium-high pressure → Type B.
Nagy teljesítmény + nagy átmérő → C típus.
V:Hőmérséklet: +200°C-ig (PTFE határérték – a töltőanyag határértéke alacsonyabb lehet a mag anyagától függően).
Nyomás: A típus 4,0 MPa-ig, B típus 5,0 MPa-ig, C típus legmagasabb.
Kémiai: pH 0-14 univerzális ellenállás, nem kompatibilis olvadt alkálifémekkel vagy elemi fluorral magas hőmérsékleten.
Három gyakori hiba:
(1) Üvegbevonatú karimák túlhúzása: a burkolat tömítései kisebb nyomatékkal tömítenek, mint a tömör PTFE; A túlzott összenyomás károsítja a PTFE köpenyét, és megrepedhet az üvegbélés. Használjon nyomatékkulcsot, és kövesse a karima gyártójának előírásait.
(2) Az A típus használata nagynyomású üzemben: 4,0 MPa felett a tömítés deformálódhat vagy meghibásodhat; használjon B vagy C típust.
(3) Hőmérsékletváltozások után nem húzódik újra: a PTFE hőtágulása/összehúzódása van; 100°C feletti üzemi hőmérséklet esetén szobahőmérsékleten húzza meg a csavarokat. Minden megrendeléshez mellékeljük a beépítési specifikációkat.
