Fémhálóval megerősített PTFE tömítés

A Taifno a fémhálóval megerősített PTFE tömítések megbízható gyártója. A SUS316 fémháló fokozza a szerkezeti integritást, megakadályozza a kifúvódást és kiszűri a részecskéket a folyadékrendszerekből, miközben a tömítés megőrzi a PTFE eredendő vegyi ellenállását, alacsony súrlódását és széles hőmérséklet-tűrését. Ezek a tömítések alkalmasak nagynyomású csővezetékekhez, hőciklusos alkalmazásokhoz és olyan iparágakhoz, ahol tiszta közegek kezelésére van szükség.

Kérdés küldése

termékleírás

A fémhálóval megerősített PTFE tömítések kiváló szerkezeti szilárdságot kínálnak a szabványos PTFE tömítésekhez képest, nyomásállóságuk akár 6,4 MPa (64 bar); Az elérhető háló specifikációk #40-től #200-ig terjednek (SUS316 anyag). Professzionális gyártóként a Taifno FDA-kompatibilis modelleket is kínál az élelmiszer- és gyógyszeripar számára.

Kérjük, adja meg a karima méreteit és a háló specifikációit, és 24 órán belül árajánlatot adunk.

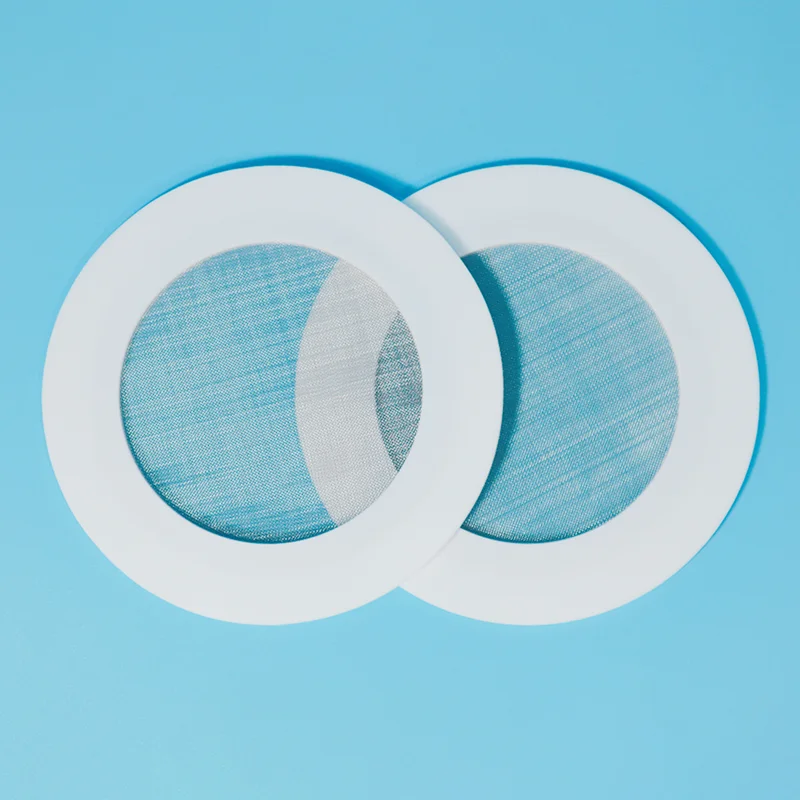

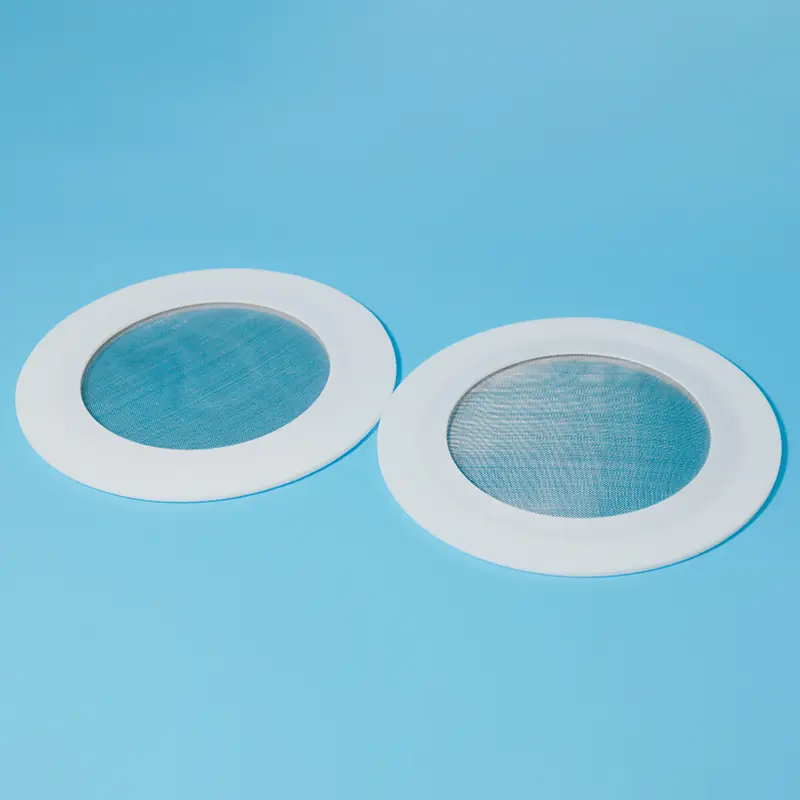

Metal Mesh Reinforced PTFE Gasket

Mi az a fémhálóval megerősített PTFE tömítés?

A fémhálóval megerősített PTFE tömítés egy összetett tömítőelem, amely a PTFE tömítőelemet a tömítés szerkezetébe integrált rozsdamentes acél hálóval (SUS316) kombinálja. A fémháló erősítést, míg a PTFE vegyszerállóságot és tömítést biztosít.

Két elsődleges konfiguráció:

Megerősített tömítés (szerkezeti): A PTFE testbe ágyazott fémháló, amely ellenáll a hideg áramlásnak, csökkenti a kúszás ellazulását és megakadályozza a nagy nyomás alatti kifújást

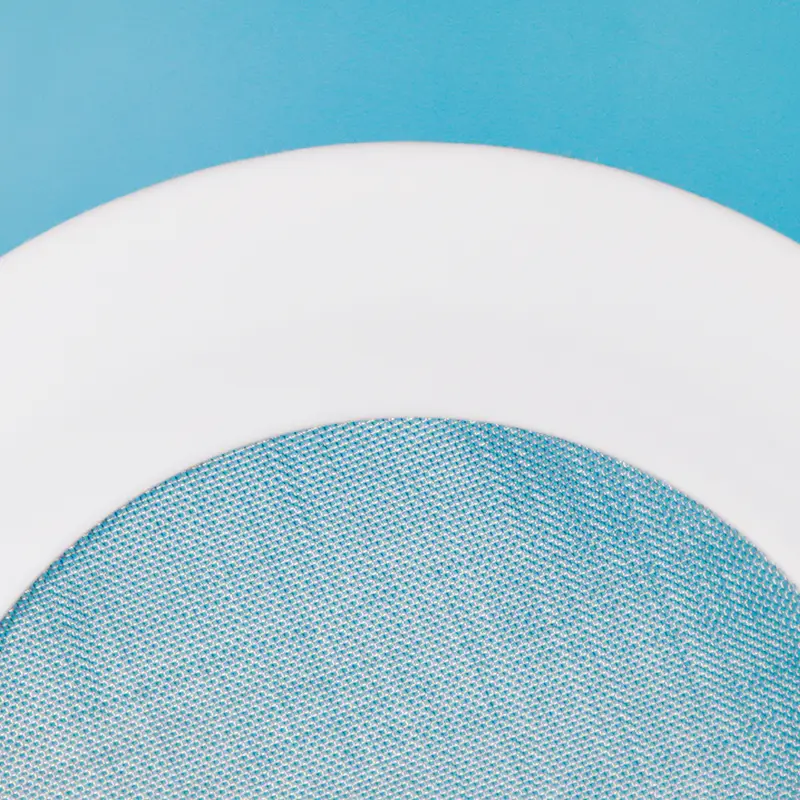

Szűrőtömítés (szűrő): Fémháló fedi a furatot, integrált szűrőként működik a részecskék felfogására, míg a PTFE tömíti a karimát

Hogyan működik:

PTFE test: Univerzális vegyszerállóságot (pH 0-14) és alacsony súrlódású tömítést biztosít

Fémháló (SUS316): Megerősítést, kifújásállóságot és szűrést biztosít

Homogén kötés: PTFE a fém köré olvadt a szinterezés során – nincs ragasztó, nincs rétegvesztés

Főbb előnyök:

Megerősített kialakítás:csökkenti a kúszást és a hideg áramlást, tovább tartja a csavar nyomatékát

Kifújás elleni védelem:a fém megerősítés megakadályozza a tömítések nagy nyomás alatti extrudálását

Integrált szűrés:külön szűrő nélkül fogja fel a részecskéket

Alacsony nyomatékú tömítés:alkalmas üvegbetétes, FRP és öntöttvas karimákhoz

Széles körű kémiai kompatibilitás:A PTFE 0-14 pH-értéket kezel, a SUS316 háló a legtöbb médiát

FDA-kompatibilis minőségek állnak rendelkezésre:élelmiszeripari és gyógyszerészeti alkalmazások

Sokoldalú háló opciók:#40-től #200-as hálóig elérhető (SUS316)

Korlátozások, amelyekkel tisztában kell lenni:

A szűrőháló rendszeres ellenőrzést igényel: az eltömődés nyomásesést vagy sérülést okozhat

Nem folyamatos erős szűréshez: használjon speciális szűrőt a nehéz szilárd anyagok betöltéséhez

Összehasonlítási és kiválasztási útmutató

Fémhálós PTFE tömítés vs fém köpenyű vs standard PTFE

Funkció	Fémháló PTFE	Fém köpenyű PTFE	Szabványos PTFE
Kúszásállóság	★★★★☆ javított	★★★★★ kiváló	★★☆☆☆ szegény
Kifújás elleni védelem	★★★★☆ jó	★★★★★ kiváló	★☆☆☆☆ szegény
Szűrés	✅ Beépített szűrő opció	❌ Egyik sem	❌ Egyik sem
Vegyi ellenállás	★★★★★ pH 0-14	★★★★☆	★★★★★
Peremvédelem	★★★★☆ alacsony nyomaték	★★★☆☆	★★★☆☆
FDA-kompatibilis	✅ Igen	✅ Igen	✅ Igen
Költség	$$	$$$	$
Legjobb For	Szűrés + tömítés, kúszásállóság, alacsony nyomaték	Extrém nyomás, magas hőmérséklet	Általános vegyszerszolgáltatás

Gyors kiválasztási útmutató

Ha az Ön szolgáltatása...	Válassz...	Miért
A csővezeték részecske eltávolítást + tömítést igényel	Szűrő tömítés	Egy alkatrész, két funkció – alacsonyabb költség, kevesebb szivárgás
Magas nyomás, termikus ciklus, kifújás veszélye	Megerősített tömítés	A fémerősítés ellenáll a kúszásnak és az extrudálásnak
Üvegbélésű, FRP vagy öntöttvas karimák	Szűrő vagy megerősített	Alacsony bilincsterhelésű tömítés + fém megerősítés
Élelmiszer, ital vagy gyógyszer	FDA-kompatibilis szűrőtömítés	PTFE + SUS316 – FDA minőségek állnak rendelkezésre
Vegyi feldolgozás, erős savak	Megerősített tömítés	pH 0-14 vegyszerállóság + szerkezeti szilárdság

Hálóméret kiválasztási útmutató

Háló méret	Részecskeméret	Legjobb For
#40	Durva (kb. 420 µm)	Nagy szilárd anyagok, iszapok, bányászati alkalmazások
#60	Közepes (kb. 250 µm)	Általános ipari szűrés
#100	Finom (kb. 150 µm)	Vegyi feldolgozás, mérsékelt szűrés
#150	Nagyon finom (kb. 100 µm)	Gyógyszerészeti, nagy tisztaságú alkalmazások
#200	Ultra-finom (kb. 74 µm)	Finom vegyszer, nagy tisztaságú szűrés

Elsődleges alkalmazások

Ipar	Alkalmazás	Miért fémhálós PTFE tömítés
Vegyi feldolgozás	Csővezeték karimák, reaktor csatlakozások	Kúszásállóság + vegyszerállóság + szűrési lehetőség
Olaj és Gáz	Földgáz vezetékek, mérőórák	Integrált szűrés + tömítés + kifújás elleni védelem
Étel és ital	Egészségügyi csatlakozások	FDA-kompatibilis PTFE + SUS316 háló
Gyógyszerészeti	Steril feldolgozás, nagy tisztaságú alkalmazások	Finom háló (#150-#200) + USP megfelelőség
Víz és szennyvíz	Öntöttvas, FRP karimák	Alacsony bilincsterhelésű tömítés + szűrés
Üvegbevonatú berendezések	Üvegbevonatú karimák	Alacsony nyomatékú tömítés + kúszásállóság

Factory Factory Factory Factory

Műszaki előírások

Fémhálóval megerősített PTFE tömítés tulajdonságai

Paraméter	Érték
Hőmérséklet tartomány	-180°C és +200°C között (PTFE határérték)
Nyomástartomány	Akár 6,4 MPa (64 bar)
Hálós anyag	SUS316 rozsdamentes acél
Háló opciók	#40, #60, #100, #150, #200
Fém vastagság	0,20 mm jellemző
Szín	Fehér/törtfehér (PTFE) + ezüst (háló)
Anyag	Szűz PTFE + SUS316 rozsdamentes acél háló
FDA-kompatibilis	Igen – elérhető élelmiszerekhez/gyógyszerekhez
Kémiai kompatibilitás	pH 0-14 (PTFE), a SUS316 kezeli a legtöbb médiát

Elérhető méretek

Mérettartomány	Vastagság (mm)	Háló opciók
DN25-től DN450-ig	2,5 – 4,5	#40 - #200
Egyedi méretek kaphatók	Akár 3000+	Specifikáció szerint
Tri-Clamp szaniter méretek	1.0S – 2.0S	#40 - #200

Minőségbiztosítás

100% szűz PTFE gyanta – állandó minőség, tételről tételre

SUS316 rozsdamentes acélháló – korrózióálló, élelmiszer-minőségű anyag

Homogén ragasztás – PTFE hálós perforáción keresztül – nincs rétegvesztés

FDA-kompatibilis osztályok állnak rendelkezésre – élelmiszerekhez, italokhoz és gyógyszerészeti alkalmazásokhoz

Teljes nyomon követhetőség – anyagtanúsítványok kérésre

Átfutási idő — szabványos méretek raktáron (24-48 óra); egyedi méretek 7-15 nap

Test Test Test Test

Esettanulmány

Egy északnyugat-kínai földgázgyűjtő állomáson egy 15 MPa-os nagynyomású vezeték hosszú távú nagy nyomás, gyakori nyomásingadozás és összetett közegviszonyok mellett működött. Az eredeti spiráltekercses tömítések fokozatosan szenvedtek a korróziótól és a tömítés romlásától, amelyet a korrozív közegnek való folyamatos kitettség és az ismételt nyomásciklusok okoztak, ami potenciális szivárgási kockázatot jelentett és befolyásolta a csővezetékrendszer biztonságos működését.

E kihívások kezelésére cseremegoldásként 316 literes rozsdamentes acél hálóbetétekkel megerősített PTFE tömítéseket szereltek be. A PTFE tömítőréteg kiváló vegyszerállóságot biztosít, míg a 316L-es rozsdamentes acél hálóerősítés növeli a mechanikai szilárdságot, a nyomásállóságot és a hosszú távú tömítési stabilitást.

Csere után a csővezeték több mint 2 évig folyamatosan üzemelt ingadozó nyomásviszonyok mellett, megbízható tömítési teljesítményt biztosítva szivárgás nélkül a teljes üzemidő alatt.

GYIK

K: Mi az a fémhálóval megerősített PTFE tömítés, és mikor kell használni?

V: A fémhálóval megerősített PTFE tömítés (más néven PTFE szűrőtömítés vagy megerősített PTFE tömítés) a PTFE vegyszerállóságát rozsdamentes acél hálóerősítéssel vagy szűréssel ötvözi.

Használja a megerősített változatot, ha kúszásállóságra és kifújás elleni védelemre van szüksége, nagynyomású, hőciklusos vagy vákuumszolgáltatásnál, ahol a szabványos PTFE deformálódhat.

Használja a szűrőverziót, ha el kell távolítania a részecskéket a folyadékáramból, miközben tömíti a karimát, így nincs szükség külön szűrőre, csökkenti a szivárgási pontokat és csökkenti a telepítési költségeket.

#40-től #200-ig terjedő hálóméretben (SUS316) és az FDA-kompatibilis minőségben kapható.

K: Milyen hálóméretek állnak rendelkezésre, és hogyan válasszam ki a megfelelőt?

V: A fémhálós PTFE tömítések általában #40-es, #60-as, #100-as, #150-es és #200-as hálóméretben (SUS316 rozsdamentes acél) kaphatók.

Kiválasztási útmutató:

#40 (durva): nagy szilárd anyagok, iszapok, bányászat.

#60 (közepes): általános ipari szűrés.

#100 (finom): vegyi feldolgozás, mérsékelt szűrés.

#150-#200 (nagyon finom): gyógyszerészeti, nagy tisztaságú, élelmiszeripari alkalmazások.

A magasabb háló finomabb szűrést, de nagyobb nyomásesést biztosít. Erős szilárd anyagok betöltéséhez használjon erre a célra szolgáló szűrőt, a tömítőháló a könnyű és közepes részecskék eltávolítására szolgál.

Segítségre van szüksége a megfelelő háló kiválasztásához? Vegye fel velünk a kapcsolatot a médiával, hőmérsékletével, nyomásával és részecskeméretével kapcsolatban.

K: Mik a korlátok – és a leggyakoribb hibák?

V: Hőmérséklet: -180°C és +200°C között folyamatos szervizelés.

Nyomás: Akár 6,4 MPa (64 bar), vastagságtól és kiviteltől függően.

Kémiai: PTFE pH 0-14 – A SUS316 háló a legtöbb savat, lúgot és oldószert kezeli.

Három gyakori hiba:

(1) Szűrőtömítés használata nehéz szilárd anyagok betöltéséhez, a háló eltömődik, nyomás keletkezik, és a tömítés meghibásodhat. Nehéz szilárd anyagokhoz használjon speciális szűrőt.

(2) Rossz szemméret kiválasztása: a túl finom háló nyomásesést okoz; túl durva átengedi a részecskéket.

(3) Az időszakos ellenőrzés figyelmen kívül hagyása: a szűrők idővel meglazulhatnak vagy megsérülhetnek; rendszeresen ellenőrizni.
