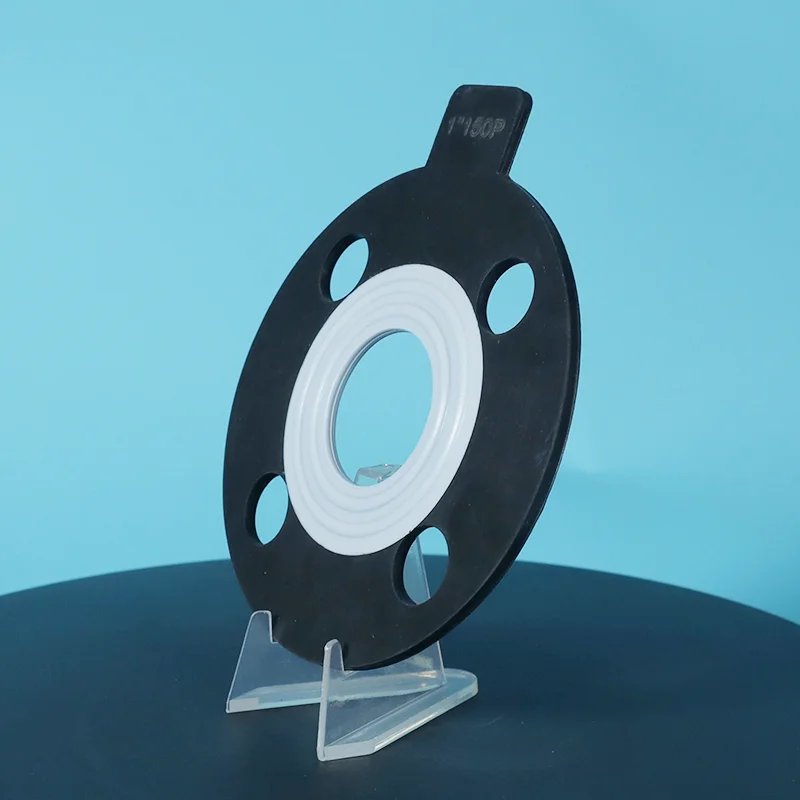

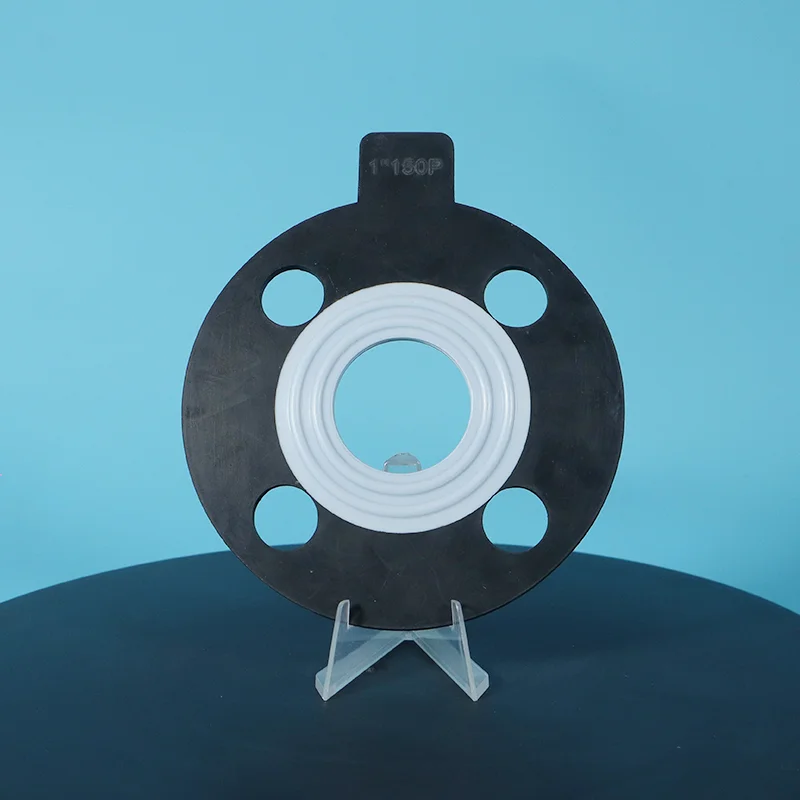

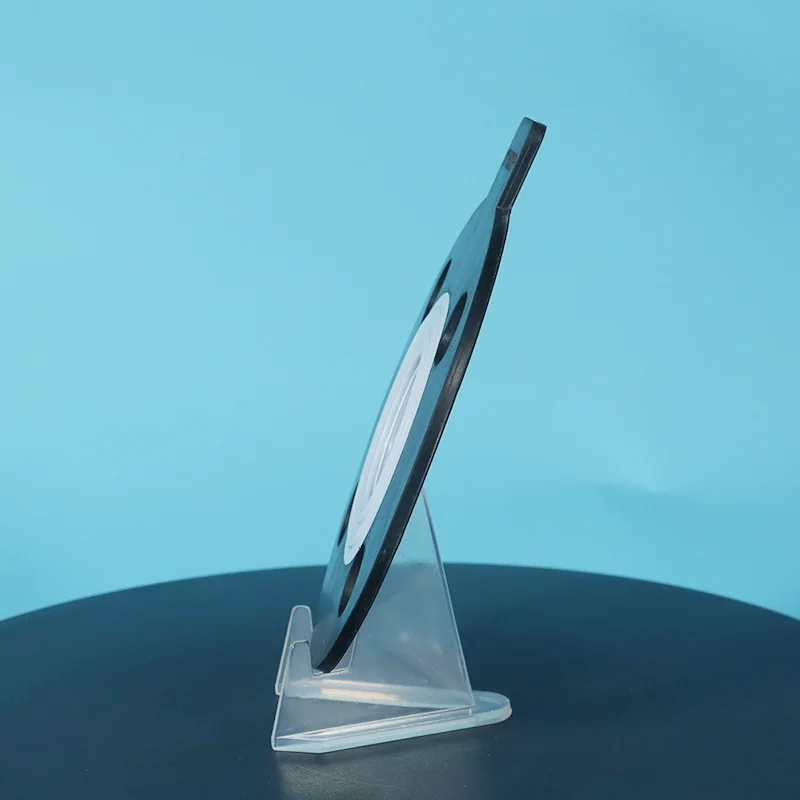

PTFE boríték gumi tömítés vízjel vonallal

A vízjelvonallal ellátott PTFE boríték gumitömítés egy teljesen PTFE-be burkolt gumimag, a tömítőfelületen víz hullámos (fogazott) mintával. A PTFE bevonat univerzális vegyszerállóságot biztosít (pH 0-14). A víz hullámos felülete a kulcs, alacsony forgatónyomatéknál megbízható tömítést biztosít, megelőzve a karimák sérülését az üvegbetétes és műanyag karimákon.

Küldje el karimáját, hordozóját és hőmérsékletét a Taifnónak, testreszabott megoldásokat és közvetlen gyári árakat kínálunk.

Mi az a PTFE boríték gumi tömítés vízjellel?

A PTFE gumibevonatú tömítés egy kompozit tömítőtömítés, amely egy teljesen PTFE-bevonatba burkolt gumimagból áll, a tömítőfelületen vízhullámos (fogazott) mintával. Ez a kialakítás egyesíti a gumi összenyomhatóságát a PTFE vegyszerállóságával és a fogazott felületi mintázat tömítő markolatával.

Szerkezet:

Gumimag: Összenyomhatóságot, helyreállást és alkalmazkodást biztosít az egyenetlen karimákhoz

PTFE bevonat: Univerzális vegyszerállóságot (pH 0-14), tapadásmentes felületet biztosít, és megakadályozza a közeg szennyeződését

Víz hullámos felülete: A tömítőfelület fogazott mintája megbízható tömítést biztosít alacsony csavarnyomaték mellett – megakadályozza a csúszást és csökkenti a csavarterhelési követelményeket

Főbb jellemzők:

Alacsony nyomatékú tömítés: A víz hullámos felülete kisebb csavarterheléssel fogja meg a karima felületét, mint a sima PTFE, védi a törékeny karimákat

Karimabarát: puha gumi mag és PTFE bevonat védi az üvegbevonatú, műanyag és FRP karimákat

Vegyi ellenállás: PTFE bevonat pH 0-14 ellenállást biztosít, megvédi a gumi magot a vegyi támadásoktól

Összenyomhatóság: A gumi mag kitölti a karima egyenetlenségeit, és kompenzálja a csavar lazulását

Összehasonlítási és kiválasztási útmutató

PTFE gumibevonatú vs expandált PTFE vs tömör PTFE vs burok tömítés

Gyors kiválasztási útmutató

Elérhető gumimag opciók

Elsődleges alkalmazások

Műszaki előírások

PTFE gumibevonatú tömítés tulajdonságai

Minőségbiztosítás

100% szűz PTFE gyanta – állandó minőség, tételről tételre

Prémium gumimag – kiváló minőségű elasztomerek teljes nyomon követhetőséggel

Teljes tokozás – a PTFE teljesen befedi a gumimagot – nincs szabad gumi

FDA-kompatibilis minőségek állnak rendelkezésre – Az EPDM és a szilikon minőségek megfelelnek az FDA követelményeinek

Teljes nyomon követhetőség – anyagtanúsítványok kérésre elérhetők

Egyedi méretek – szabványos karimaméretekben és egyedi méretekben kapható

Átfutási idő – standard méretek 5-10 nap; egyedi méretek 10-15 nap

Esettanulmány

A Zhejiang városában található növényvédőszer-gyártó üzemben egy üvegbevonatú reaktort szigorú vegyi feldolgozási körülményeknek vetettek alá, napi nyomásciklussal -0,09 MPa vákuum és 0,8 MPa nitrogénnyomás között.

Az ismétlődő vákuum- és pozitív nyomásingadozások miatt az eredeti tömítések elégtelen helyreállást és tömítési feszültség-lazítást szenvedtek, ami gyakori tömítési hibákat és szivárgási problémákat eredményezett, amelyek befolyásolták a folyamatos gyártást.

A vegyszerállóság, a kompresszió-visszanyerés és a dinamikus tömítési teljesítmény követelményeinek teljesítése érdekében cseremegoldásként gumimagos PTFE tokozású, fogazott tömítőfelületű tömítéseket szereltek be. A PTFE külső réteg kiváló ellenállást biztosít a korrozív vegyi anyagokkal szemben, míg a gumimag kiváló rugalmasságot és kompressziókompenzációt biztosít, lehetővé téve a tömítés számára, hogy alkalmazkodjon az ismételt vákuum- és nyomásváltozásokhoz.

Csere után a reaktor több mint 1 évig megbízhatóan üzemelt szivárgás vagy tömítési hibák nélkül, jelentősen javítva a berendezés stabilitását és működési megbízhatóságát.

GYIK

K: Mi az a PTFE boríték gumitömítés vízjellel, és mikor kell használni?

V: A PTFE gumibevonatú tömítés egy teljesen PTFE-bevonatba zárt gumimagból áll, a tömítőfelületen vízfodrozódó (fogazott) felületi mintázattal. A gumi mag biztosítja az összenyomhatóságot és a helyreállítást, alkalmazkodik az egyenetlen karimákhoz és kompenzálja a csavar ellazulását.

A PTFE bevonat vegyszerállóságot biztosít és megakadályozza a közeg szennyeződését. A víz hullámos felülete megbízható tömítő fogást biztosít alacsony csavarnyomaték mellett.

Használd amikor: Üvegbevonatú karimák, műanyag karimák, FRP karimák, kis nyomatékú tömítés szükséges, egyenetlen vagy sérült karimafelületek, vegyszerállóságot és összenyomhatóságot egyaránt igénylő alkalmazások.

Mikor NE használja: +200°C feletti szélsőséges hőmérséklet (használjon expandált PTFE-t vagy fémburkolatot), olyan alkalmazások, ahol a gumimag nem kompatibilis a közeggel (ellenőrizze a kémiai kompatibilitást), vagy nagy nyomású szolgáltatás, amely rendkívüli kifújásállóságot igényel.

K: PTFE gumibevonatú vs expandált PTFE, melyiket válasszam üveggel bélelt karimákhoz?

V: Mindkettő kiválóan alkalmas üveggel bélelt karimákhoz, de más-más prioritást szolgálnak.

PTFE gumi bevonattal: gumi mag biztosítja a maximális összenyomhatóságot és helyreállítást. A víz hullámos felülete tömítő tapadást biztosít a legkisebb nyomaték mellett. A PTFE bevonat vegyszerállóságot biztosít.

Legjobb, ha: Maximális karimavédelemre, a lehető legalacsonyabb nyomatékra van szüksége, és a gumi mag anyagai kompatibilisek az adathordozóval.

Kiterjesztett PTFE (ePTFE): tiszta PTFE, nincs gumi mag. Megfelel a karima egyenetlenségeinek. Kiváló vegyszerállóság és hőmérséklet-tartomány.

Legjobb, ha: Az adathordozó nem kompatibilis semmilyen gumimaggal, meg kell felelnie az FDA/USP-nek, vagy szélesebb körű kémiai kompatibilitásra van szüksége.

Gyors szabály:

Legalacsonyabb nyomaték + gumi kompatibilitás → PTFE gumibevonatú.

Kémiai kompatibilitás + FDA megfelelőség → ePTFE.

K: Mik a korlátozások – és melyek a leggyakoribb hibák?

V: Hőmérséklet: -180°C és +200°C között (a gumimagtól függően).

Kémiai: pH 0-14, a PTFE bevonat univerzális ellenállást biztosít, de a gumi magnak vannak kémiai korlátai.

Nyomás: Alacsonyabb, mint a fémmagos tömítések, nem extrém nagy nyomáshoz.

Három gyakori hiba:

(1) Nem megfelelő gumimag használata a hordozóhoz: A PTFE-bevonat védi a gumimagot, de ha a PTFE megsérül, a gumimagnak kompatibilisnek kell lennie a hordozóval.

(2) Túlhúzás: a gumimag puha; a túlzott tömörítés károsíthatja a PTFE bevonatot; alacsony nyomatékot használjon ellenőrzött telepítés mellett.

(3) A hőmérsékleti határértékek túllépése: a gumi maghőmérséklet határértéke alacsonyabb, mint a PTFE bevonat; a tömítés általános határértékét a gumimag határozza meg, nem a PTFE.
