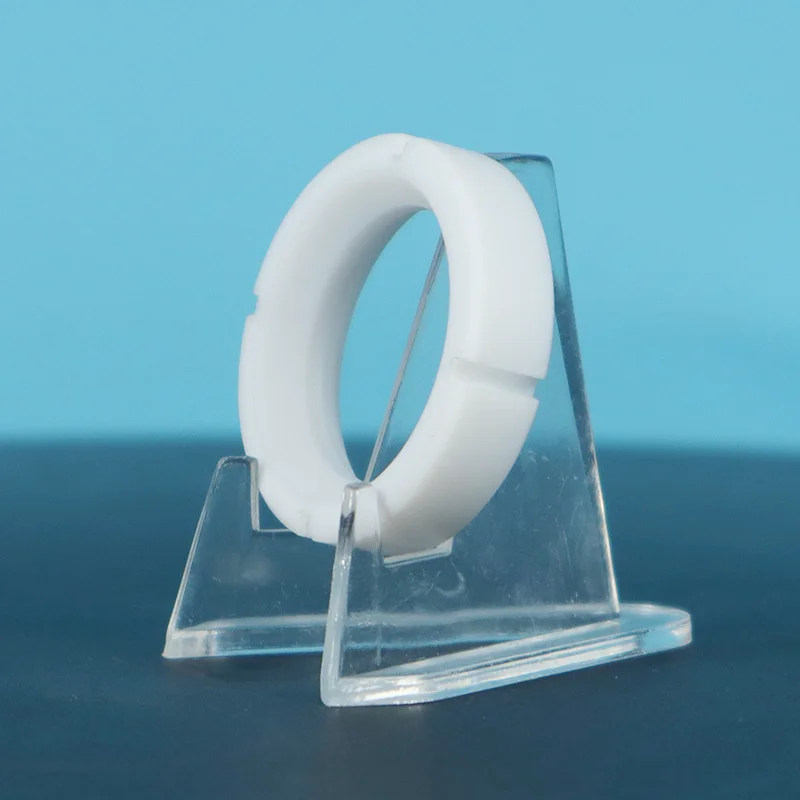

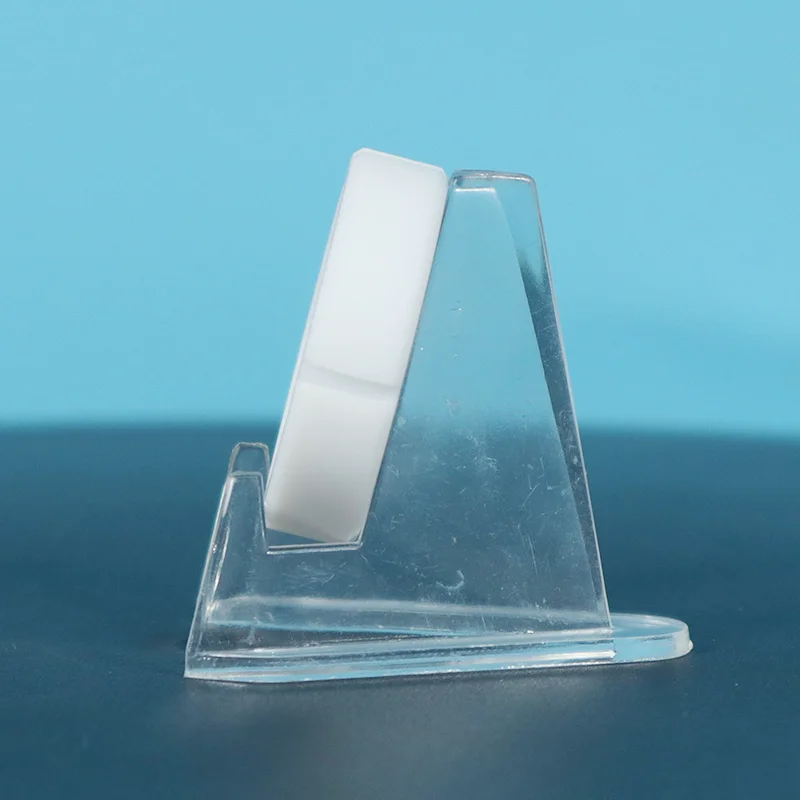

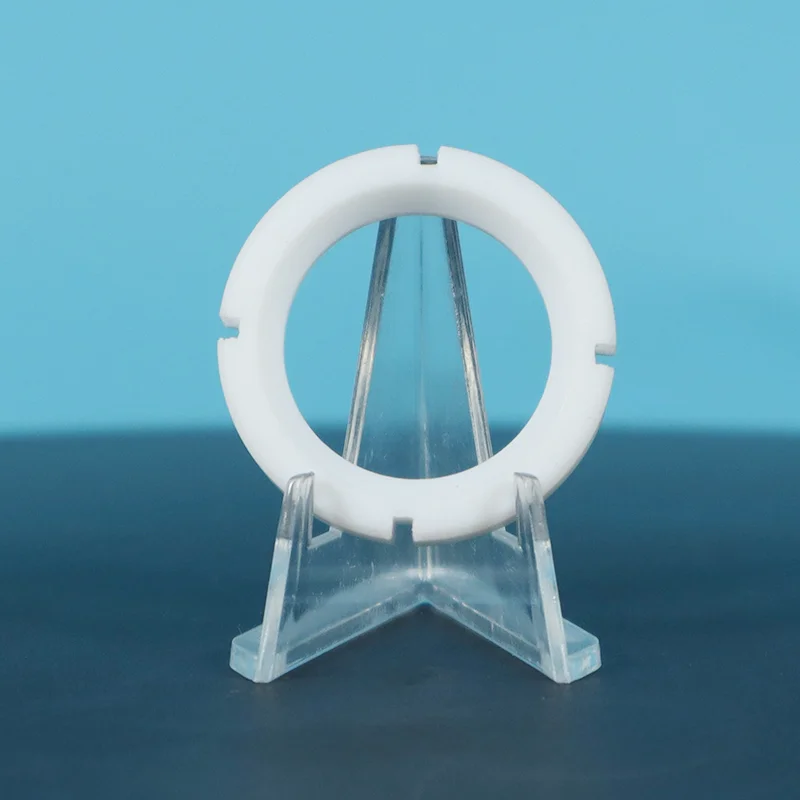

Virgin PTFE szelepülés

A Virgin PTFE szelepülékek -180°C és +200°C közötti hőmérséklet-tartományban használhatók, ellenállnak akár 414 bar nyomásnak, és kompatibilisek a 0-14 pH-tartományban; vegyipari alkalmazásoknál élettartamuk három-ötszöröse a gumi vagy EPDM alkatrészek élettartamának. A Taifno személyre szabott megoldásokat és ingyenes mintákat kínál; Kérjük, vegye fel velünk a kapcsolatot árajánlatért és műszaki támogatásért.

Miért válassza a Virgin PTFE szelepüléseket?

Az ülés anyagának problémája

Ha jelenleg gumi, EPDM vagy fém szelepülékeket használ, előfordulhat, hogy az alábbi problémák közül egyet vagy többet tapasztal:

Három alapvető előny

1. Univerzális vegyszerállóság: A PTFE kémiailag inert gyakorlatilag minden savval, bázissal, oldószerrel és szénhidrogénnel szemben. Megoldja a vegyipari, kőolaj-, gyógyszer- és élelmiszeripar tömítési problémáit, amelyeket más anyagok nem tudnak kezelni. Egy ülés anyaga szinte minden médiához.

2. Buborékmentes elzárás: A PTFE puha ülések VI osztályú (buborékmentes) elzárást biztosítanak, ami az elérhető legszorosabb szivárgási osztály. A fémülések ezt nem tudják elérni. Gumi lehet, de a gumi meghibásodik az agresszív közegben. A PTFE nulla szivárgást biztosít a kémiai korlátozások nélkül.

3. Legalacsonyabb súrlódás: A PTFE a legalacsonyabb súrlódási együtthatóval rendelkezik a szilárd anyagok között (0,05-0,20), ami biztosítja a szelepek zökkenőmentes működését, az alacsony nyomatékigényt és a működtetőelemek kopását. Nincs ragaszkodás. Nincs nyavalygás. Nincs médiafelhalmozódás.

Összehasonlítás: PTFE vs egyéb ülésanyagok

Költség és teljesítmény összehasonlítása

Teljesítmény-összehasonlítás

Gyors kiválasztási útmutató

Alkalmazások

Elsődleges iparágak

Tipikus felszerelés

Úszó és csonkra szerelhető golyóscsapok

Pillangószelepek

Tolózárak és gömbszelepek

Plug valves

Szabályozó szelepek

Visszacsapó szelepek

Valós alkalmazások

1. esettanulmány: A TFM™ módosított PTFE-vel megoldott permeációs probléma

Kihívás: Egy golyósszelep-gyártó ügyfele olyan PTFE szelepülékeket használt, amelyek nem biztosítottak kellő ellenállást a deformációval, kopással és áthatolással szemben. A PTFE hajlamos volt megduzzadni és összehúzódni, ami tökéletlen tömítést eredményezett.

Megoldás: A szelepülék anyagát TFM™-módosított PTFE-re cseréltük, amely sokkal nagyobb alakváltozási ellenállással és alacsonyabb áteresztőképességgel rendelkezik. Az anyag simább felületet is eredményezett, csökkentve a súrlódást és javítva a golyó és az ülés közötti tömítést.

Eredmény: Az új ülés jobb áthatolási ellenállást, jobb méretstabilitást és fokozott szerkezeti integritást kínált. A gyártó jelenleg ¾ és 54 hüvelyk közötti méretű szelepülékeket gyárt, amelyeket a vegyiparban, az etanol-, az olaj- és gáziparban, a vasút-, a papír- és az élelmiszeriparban alkalmaznak.

A lényeg: Egy anyagcsere három problémát oldott meg: áthatolást, deformációt és súrlódást. Nincs szükség további cserékre.

2. esettanulmány: A PTFE-ülés megduplázódott élettartama

Kihívás: Egy italkoncentrátum-gyártó a pillangószelepek tömítésének meghibásodásával szembesült az agresszív ízesítő vegyszerek miatt 50 °C alatti hőmérsékleten és 5 bar alatti nyomáson. Az OEM FPM tömítés kémiai támadás hatására megduzzadt, ráncosodott és lehámlott.

Megoldás: Az FPM-et PTFE-alapú ülésre cseréltük.

Eredmény: Az új PTFE-alapú ülés 3 hónapig bírta, szemben az eredeti FPM-üléssel, amely 1,5 hónapig tartott. Megduplázódott élettartam. 50%-kal csökkenti a karbantartási állásidőt.

A lényeg: Egyszerű anyagfrissítés. 2x hosszabb élettartam. Az állásidő fele.

3. esettanulmány: Üveggel töltött PTFE – 8x hosszabb élettartam

Kihívás: Egy bányászati ​​művelet során 4-6 hetente cserélték ki a szelepülékeket a koptató ércszemcséket kezelő hígtrágyaszelepeken. A Virgin PTFE ülések gyorsan elhasználódtak, ami gyakori gyártási megszakításokat okozott.

Megoldás: Üvegtöltésű PTFE ülésekre bővítve, fokozott kopásállósággal és szilárdsággal.

Eredmény: Az ülések 8 hónapig bírták, 8x tovább mint a szűz PTFE. A gyártási idő jelentősen javult. A karbantartási intervallumok hetekről hónapokra bővültek.

A lényeg: Egy változás. 8x hosszabb élettartam. 80%-kal csökkenti az állásidőt.

Megjegyzés: Az esetek tényleges eredményei az alkalmazás körülményeitől függően változnak. Alkalmazás-specifikus javaslatokért forduljon hozzánk.

Műszaki előírások

Elérhető fokozatok

Minőségbiztosítás

100% szűz gyanta anyag – nincs újraköszörülés, nincs újrahasznosított anyag. Állandó minőség, tételről tételre.

Teljes nyomon követhetőség – Minden tétel nyomon követhető a nyersanyagtól a késztermékig. Anyagtanúsítvány kérésre elérhető.

Precíziós megmunkálás – CNC esztergagépekkel szűk tűréshatárig (±0,1 mm-es pontosság) precíziósan megmunkált ülések.

ISO 9001 tanúsítvánnyal rendelkező — ISO minőségirányítási rendszerek szerint tanúsított gyártási folyamatok.

FDA-kompatibilis minőségek állnak rendelkezésre – A Virgin PTFE minőségek megfelelnek az FDA 21 CFR 177.1550 követelményeinek.

Egyedi tervezési támogatás – Mérnöki támogatás a szelepülés geometriájának optimalizálásához az adott szelepkialakításhoz.

GYIK

K: Mi az a Virgin PTFE szelepülés, és honnan tudhatom, hogy az enyémet cserélni kell?

V: Az a tömítőelem, ahol a golyó, tárcsa vagy dugó találkozik a szeleptesttel. A PTFE univerzális vegyszerállóságot, alacsony súrlódást és VI osztályú buborékmentes elzárást biztosít.

Cserélje ki, ha a következőket látja: szivárgás a zárt szelepen keresztül, a normálnál nagyobb üzemi nyomaték, látható kopás vagy horzsolás, vagy hosszabb használat után, nehéz körülmények között.

Ha nem biztos benne, küldjön egy fényképet és a szelep specifikációit, mi segítünk a diagnózisban.

K: Szűz PTFE vs. töltött PTFE, melyik minőség illik a szelepemhez?

V: Három kérdést tegyél fel magadnak:

Tiszta vagy koptató hatású a hordozója? Tiszta → Szűz PTFE. Csiszoló → Üvegtöltés.

Magas a hőmérséklet, vagy hőelvezetésre van szüksége? → Szénnel töltött.

Aggodalomra ad okot az áthatolás, vagy a leghosszabb élettartamra van szüksége? → A TFM™ módosult.

Gyors szabály: Szűz PTFE a tisztaság és az FDA megfelelőség érdekében. Töltött PTFE az erő, a kopásállóság és a hosszú élettartam érdekében.

Küldje el nekünk adathordozóját, hőmérsékletét, nyomását, egy válaszban ajánljuk a megfelelő fokozatot.

K: Melyek a korlátok és a leggyakoribb hiba?

V: Hőmérséklet: -180°C és +200°C között.

Nyomás: 414 bar-ig, minőségtől és kiviteltől függően változik.

Kémiai határértékek:

Üvegtöltés: Nem HF-hez vagy erős lúgokhoz

Széntartalmú: Nem alkalmas erős oxidálószerekre

Virgin PTFE és TFM™: Nem használható olvadt alkálifémekhez vagy fluorgázhoz

A leggyakoribb hiba: Túltömörítés. A PTFE pontos rögzítőerőt igényel. A túl erős kompresszió károsítja az ülést; túl kevés szivárgást okoz.
