Az előre vágott tömítések gyakran problémákat okoznak szabálytalan karimák, sérült tömítőfelületek vagy nem szabványos berendezések kezelésekor. Több méretű tömítés készleten tartása növeli a készletköltségeket, míg az egyedi megrendelések késleltethetik a karbantartást.
A kiterjesztett PTFE hézagtömítő szalag helyszíni tömítési megoldást kínál. A kívánt hosszra vágható és közvetlenül a karimára szerelhető, így kis csavarnyomatékkal alkalmazkodik a durva, kátyús és egyenetlen felületekhez. Egy tekercs több méretű tömítést helyettesít, csökkentve a veszteséget és kiküszöböli az egyedi tömítések hosszú várakozási idejét.
Teljesítmény tartomány: -196°C és +200°C közötti hőállóság, 80 bar folyadéknyomás / 15 bar gáznyomás és pH 0-14 univerzális vegyszerállóság.
A karbantartó csapatok és berendezésgyártók számára az ePTFE hézagtömítő szalag rugalmas telepítést, egyszerűsített raktárkészletet és megbízható tömítési teljesítményt biztosít. Forduljon a Taifnóhoz még ma, és kérjen közvetlen gyári árajánlatot!

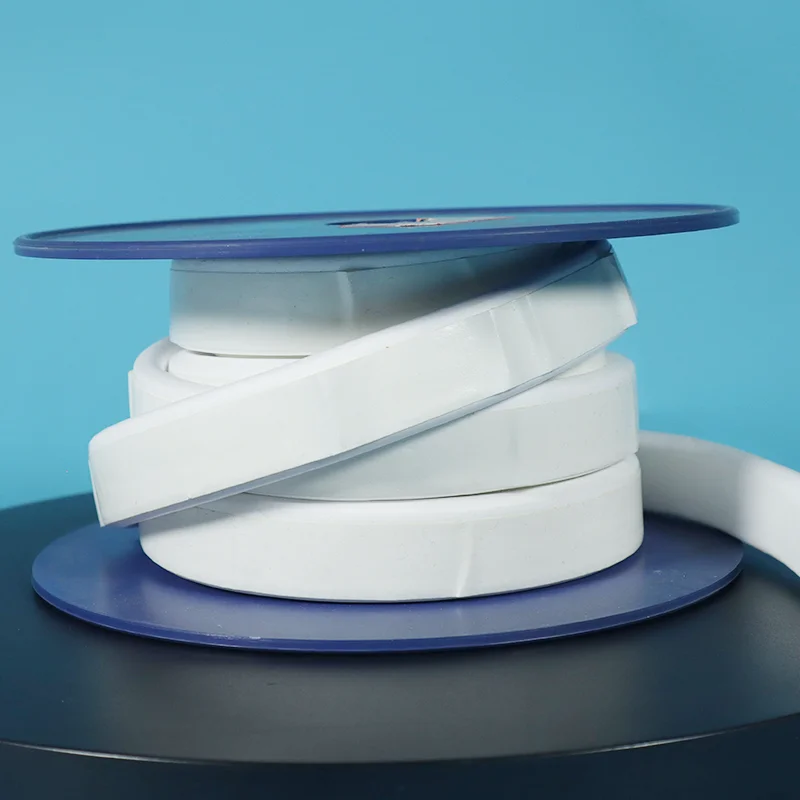

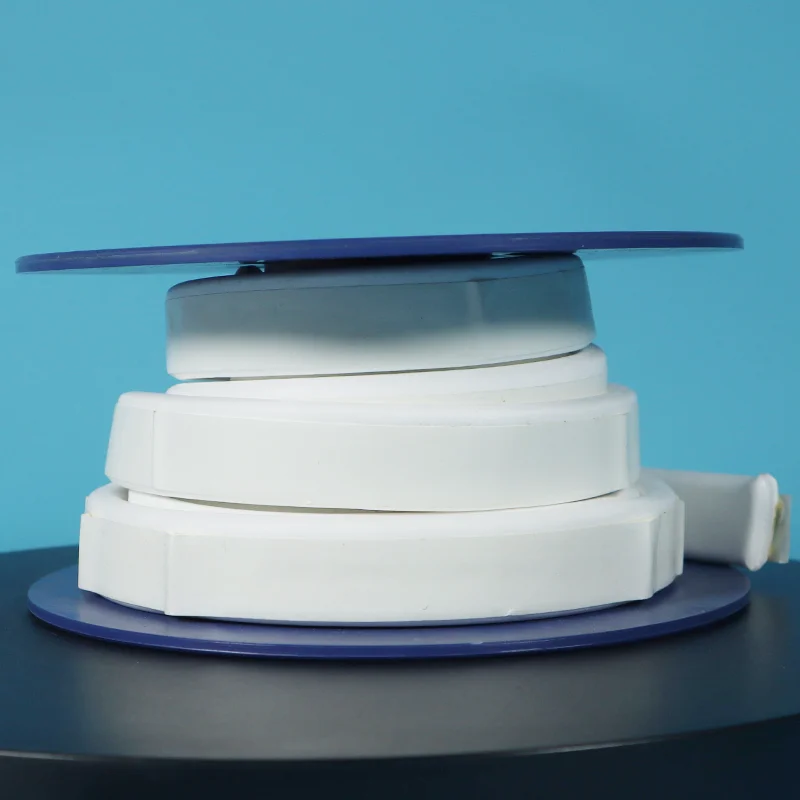

Az expanded PTFE Joint Sealant Tape egy folyamatos tömítőanyag, amelyet 100%-os tisztaságú PTFE gyantából állítanak elő fejlett tágulási eljárással. Az így létrejövő mikroporózus szerkezet kiváló rugalmasságot, összenyomhatóságot és felületi alkalmazkodóképességet biztosít a szalagnak, lehetővé téve, hogy egyedi tömítésként funkcionáljon különböző formájú és méretű karimákhoz.
A telepítési folyamat egyszerű:
1. Vágja méretre: A szalag a kívánt hossznak megfelelően vágható, így alkalmas különböző karimaátmérőkre, burkolatokra, mancsokra és szabálytalan tömítési területekre.
2. Könnyen helyezkedjen el: A szalagot közvetlenül a tömítőfelületre kell helyezni, opcionális öntapadó hátlappal, amely segít megtartani a helyzetét a telepítés során.
3. Tömörítés és tömítés: A karima meghúzása után a kiterjesztett PTFE szerkezet összenyomódik, és egységes tömítőréteget képez, amely alkalmazkodik a felületi tökéletlenségekhez és fenntartja a tömítési teljesítményt.
Alkalmas az egyenetlen felületekhez, miközben megbízható tömítést biztosít alacsony csavarterhelés mellett.
Nem tartalmaz töltőanyagokat vagy adalékanyagokat, kiváló vegyszerállóságot biztosít és megakadályozza a szennyeződést.
Az öntapadó opciók leegyszerűsítik az alkalmazást, különösen függőleges vagy nehezen hozzáférhető felületeken.
Rugalmas marad kriogén hőmérsékleten egészen -196°C-ig, és megőrzi stabilitását igényes körülmények között is.
Jobban ellenáll a hideg áramlásnak, mint a hagyományos PTFE anyagok, így segít megőrizni a hosszú távú tömítési megbízhatóságot.
|
Probléma |
Hogyan oldja meg az ePTFE szalag? |
|
Több száz tömítésméret raktáron |
Egy tekercs több ezer előre kivágott tömítést helyettesít |
|
Az egyéni formák túl sokáig tartanak |
Vágja méretre a helyszínen – nincs várakozás |
|
A sérült vagy megvetemedett karimák szivárognak |
A puha, rugalmas anyag kitölti a karcolásokat, gödröket és egyenetlenségeket |
|
Vágja le a tömítések hulladékát |
Pontosan azt vágja, amire szüksége van, nulla hulladék |
|
A törékeny karimák nagy nyomaték hatására megrepednek |
Alacsony csavarnyomású tömítések, ideálisak üvegbetétes és műanyag karimákhoz |
|
Költséges leállás, tömítésekre várva |
Azonnali elérhetőség, nincs várakozás egyedi vágásra |
|
Funkció |
ePTFE szalag |
Előre vágott tömítések |
Hagyományos PTFE lap |
|
Leltár |
Egy tekercs – több száz méretet helyettesít |
Minden méretet raktáron kell tartani |
Többféle vastagságban és méretben |
|
Egyedi formák |
Helyszíni vágás – bármilyen alakra illeszkedik |
Egyedi szerszámozást vagy várakozást igényel |
Lapból kell kivágni |
|
Alkalmazhatóság |
★★★★★ kitölti a karcolásokat és gödröket |
★☆☆☆☆ merev |
★☆☆☆☆ merev |
|
Cold Flow |
✅ Nem kúszik |
N/A |
❌ Kúszik terhelés alatt |
|
Hőmérséklet |
-196°C és +200°C között |
Anyagtól függ |
-180°C és +200°C között |
|
Vegyi ellenállás |
pH 0-14 – univerzális |
Anyagtól függ |
pH 0-14 |
|
FDA-kompatibilis |
✅ Igen |
Anyagtól függ |
fokozattól függ |
|
Hulladék |
Nulla |
Jelentős |
Jelentős |
|
Teljes költség |
Legalacsonyabb |
Legmagasabb |
Mérsékelt |
|
Ha a jelentkezésed... |
Válassz... |
|
Sérült, karcos vagy megvetemedett karimák |
ePTFE szalag – kitölti az egyenetlenségeket |
|
Üvegbevonatú, kerámia vagy műanyag karimák |
ePTFE szalag – alacsony csavarnyomás |
|
Nagy átmérőjű karimák (24" felett) |
ePTFE szalag – nincs egyedi tömítés várakozás |
|
Különös alakú vagy nem szabványos karimák |
ePTFE szalag – bármilyen formára vágva |
|
Tiszta, sima karimák, szabványos méretek |
Előre vágott tömítések |
|
Ipar |
Alkalmazás |
|
Vegyi feldolgozás |
Csőkarimák, reaktorfedelek, hőcserélők – savak, oldószerek |
|
Gyógyszerészeti |
Steril berendezések, bioreaktorok – FDA-megfelelőség |
|
Étel és ital |
Egészségügyi csatlakozások, töltőberendezések – FDA-megfelelőség |
|
Pulp & Paper |
Nagy átmérőjű karimák, rothasztók – termikus ciklus |
|
Áramtermelés |
Gőzrendszerek, kondenzátorkarimák – magas hőmérséklet |
|
Üvegbevonatú berendezések |
Reaktorok, tartályok – törékeny felületek, alacsony nyomaték |
Kihívás: Egy vegyi üzem több mint 100 tömítésmérettel rendelkezik 20+ karimamérethez. A készlet drága és helyigényes volt. A nem szabványos karimák napokig tartó leállást okoztak az egyedi tömítésekre várva.
Megoldás: Az összes levágott tömítést kiterjesztett PTFE hézagtömítő szalagra cserélték. Helyette 5 méretű szalag van raktáron.
Eredmény: A készletköltség 80%-kal csökkent. Az állásidő napokról órákra csökkentve. Egy szalagméret több karimaméretet is lefedett.
Kihívás: Egy gyógyszergyár üvegbevonatú reaktorfedelet repesztett a merev PTFE tömítések tömítéséhez szükséges nagy nyomaték miatt.
Megoldás: Kibővített PTFE hézagtömítő szalagra váltott öntapadó hátlappal. Alacsony csavarnyomás szükséges – kiküszöbölhető az üvegbélés feszültsége. A szalag tökéletesen illeszkedett a hullámos üvegfelülethez.
Eredmény: Nulla üvegbélés sérülés. Tökéletes tömítés kisebb nyomatékkal. A telepítés gyorsabb és egyszerűbb – a szalag a helyén maradt az összeszerelés során. 18 hónapig nincs csere.
Jegyzet:Az esetek tényleges eredményei az alkalmazás körülményeitől függően változnak. Alkalmazás-specifikus javaslatokért forduljon hozzánk.
|
Paraméter |
Érték |
|
Hőmérséklet-tartomány – Folyamatos |
-196°C és +200°C között |
|
Hőmérséklet tartomány – rövid távú |
+315°C-ig |
|
Nyomás – folyadék |
Akár 80 bar |
|
Nyomás – Gáz |
15 bar-ig |
|
pH-tartomány |
0-14, univerzális vegyszerállóság |
|
Sűrűség |
0,6-0,8 g/cm³ |
|
Összenyomhatóság |
60-70% |
|
Helyreállítás |
5-10% |
|
Anyag |
100% szűz PTFE (expandált) |
|
Öntapadó hátlap |
Elérhető |
|
FDA-kompatibilis |
Igen, megfelel az FDA 21 CFR 177.1550 előírásának |
|
Alak |
Mérettartomány |
Közös alkalmazások |
|
Téglalap alakú szalag |
Szélesség 3-50 mm × Vastagság 1,5-7 mm |
Szabványos karimás tömítés |
|
Kerek vezeték |
Átmérő: 1-16 mm |
Szeleptömítés, keskeny hornyok |
100% szűz PTFE gyanta – nincs újraköszörülés, nincs újrahasznosított anyag. Állandó minőség.
Teljes nyomon követhetőség – Minden tétel nyomon követhető. Anyagbizonyítvány kérésre.
FDA-kompatibilis – Megfelel az FDA 21 CFR 177.1550 előírásának élelmiszeripari és gyógyszerészeti alkalmazásokhoz.
TA Luft-tanúsítvánnyal rendelkező – A rendelkezésre álló minőségek megfelelnek a német tiszta levegő követelményeinek.
Hosszú eltarthatóság – korlátlan – nem romlik az idő múlásával.
V: Ez egy puha, rugalmas tömítőszalag 100%-ban expandált PTFE-ből. Vágja le a helyszínen, és nyomja rá a karima felületére. Tömítések durva, lyukas vagy vetemedett karimákon alacsony csavarnyomatékkal, ahol az előre kivágott tömítések szivárognak. Egy tekercs több száz méretet helyettesít.
Mikor kell használni: Szabálytalan felületek, sérült karimák, nem szabványos méretek, nagy átmérőjű karimák, kis nyomatékot igénylő üvegbetétes/műanyag karimák.
Mikor NE használja: Nagynyomású dinamikus tömítés (mozgó alkatrészek), csak statikus tömítés.
Nyomáshatárok: Folyadékszolgáltatás 80 bar-ig; gázszolgáltatás 15 bar-ig.
V: A költség a szélességtől, vastagságtól, tekercsenkénti hossztól és mennyiségtől függ. Egy tekercs általában kevesebbe kerül, mint 10 különböző méretű tömítés tárolása.
Teljes költség nézet: A szalag méterenként többe kerül, mint a normál tömítőlap. De pontosan azt vágja, amire szüksége van, nulla hulladék, nincs várakozás, nincs egyedi szerszám. Egy év alatt a készlet-, állásidő- és hulladékmegtakarítás meghaladja az anyagköltséget.
Átfutási idő:
Raktáron: 24-48 órán belül kiszállítjuk.
Szállítás: légi 5-10 nap, tengeri 15-30 nap.
Küldje el nekünk méretét és kérelmét, 24 órán belül árajánlatot adunk.
V: Hőmérséklet: -196°C és +200°C között.
Nyomás: 80 bar-ig (folyékony), 15 bar-ig (gáz).
Kémiai: pH 0-14. univerzális ellenállás, kivéve az olvadt alkálifémeket és a fluort.
Három gyakori hiba:
(1) Rossz méret: sima karimák esetén a szalag szélessége megközelítőleg a tömítés teljes érintkezési felületének feleljen meg; durva felületek esetén használjon szélesebb szalagot vagy dupla felhúzást.
(2) Túlhúzás: ePTFE szalagtömítések alacsony nyomatékkal; a túlhúzás károsítja a szalagot.
(3) Nincs átfedés: a végeknek 10-20 mm-rel át kell fedniük egymást, 45°-ban vágva a kúpos illesztéshez.
Öntapadó hegy: Húzza le a védőfóliát, és nyomja erősen a karima felületére, így az összeszerelés során a helyén marad.
