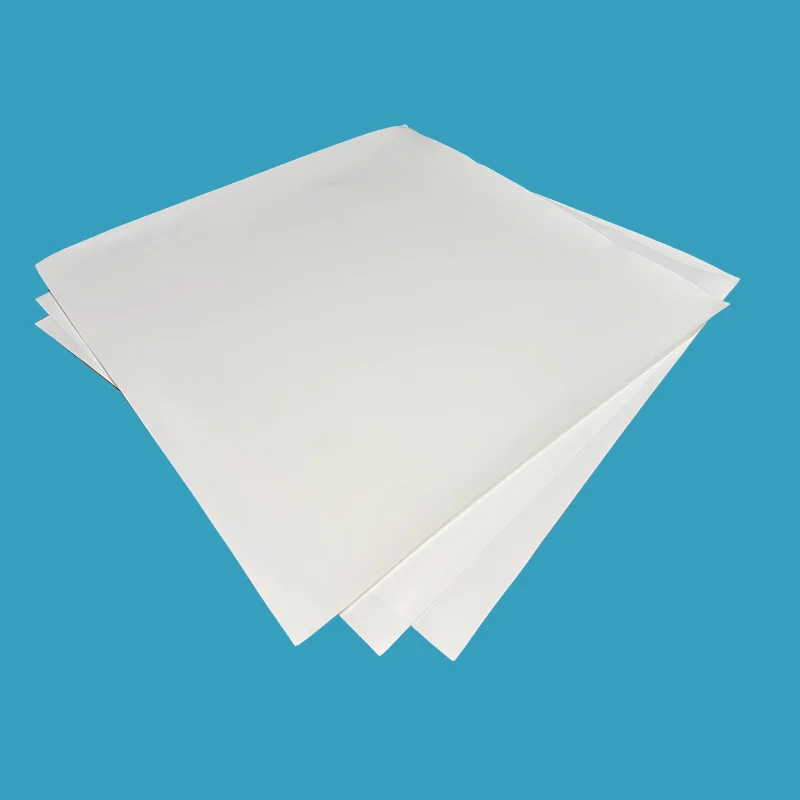

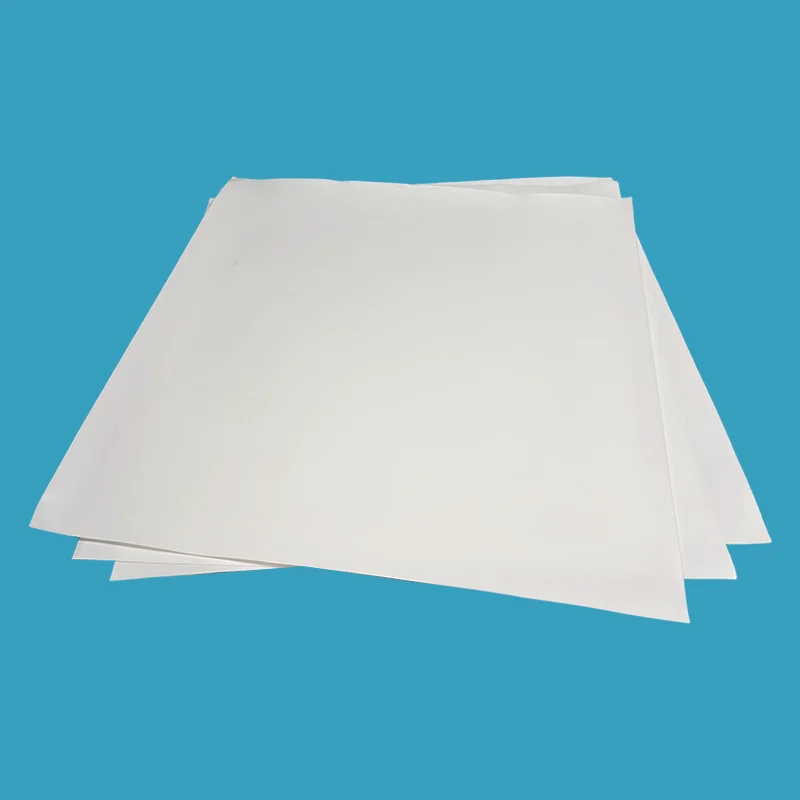

Üvegszállal töltött PTFE lap

Az üvegszállal töltött PTFE-lemez egy megerősített PTFE-anyag, amelyet olyan alkalmazásokhoz terveztek, ahol a tiszta PTFE-nek nincs megfelelő mechanikai szilárdsága. Ha személyre szabott megoldást szeretne kapni ehhez a termékhez, a Taifno jó választás az Ön beszállítója.

A PTFE mátrixba 25% üvegszálak beépítésével az anyag jobb merevséget, kopásállóságot, kúszásállóságot és méretstabilitást ér el, miközben megőrzi a PTFE kiváló vegyszerállóságát savakkal, lúgokkal és oldószerekkel szemben.

Hogyan javítja az üvegszál-erősítés a PTFE teljesítményét?

Az üvegszállal töltött PTFE lap egy megerősített PTFE-anyag, amelyet 15–25% üvegszál PTFE-mátrixba történő beépítésével készítenek. A standard 25%-os üvegszálas összetétel optimális egyensúlyt biztosít a mechanikai szilárdság és a vegyszerállóság között.

A hozzáadott szálak erősebb belső szerkezetet hoznak létre, javítva a terhelhetőséget, a kopásállóságot, a kúszásállóságot és a méretstabilitást, miközben megőrzik a PTFE alacsony súrlódási tulajdonságait és széleskörű kémiai kompatibilitását (pH 0-14).

A szűz PTFE-hez képest ez az anyag nagyobb szakítószilárdságot (≥13 MPa), alacsonyabb hőtágulást és jobb deformációállóságot biztosít folyamatos terhelés mellett. Széles körben használják tömítésekhez, szelepülékekhez, szivattyúalkatrészekhez és kopóalkatrészekhez.

Az üvegszállal töltött PTFE azonban nem ajánlott fluorsav- (HF) vagy erős lúgos környezetben, és előfordulhat, hogy keményebb felülete nem alkalmas a maximális rugalmasságot vagy a lágy illeszkedő felületek védelmét igénylő alkalmazásokhoz. Élelmiszer- és gyógyszeripari alkalmazásokhoz FDA-kompatibilis minőségek állnak rendelkezésre.

Miért válassza az üvegszállal töltött PTFE lapot?

Az üvegszállal töltött PTFE-lapot olyan alkalmazásokhoz tervezték, ahol a szűz PTFE nem képes elegendő mechanikai stabilitást biztosítani. Az üvegszál-erősítés javítja a PTFE szilárdságát és tartósságát, segít megoldani a gyakori tömítési problémákat nagy terhelés és kopás esetén.

1. Csökkentett kúszás folyamatos terhelés mellett:Az üvegszál-erősítés megerősíti a PTFE szerkezetét, csökkenti a hideg áramlást, és segít fenntartani a tömítési nyomást hosszú üzemidőn keresztül.

2. Jobb kopásállóság:A megerősített anyag jobb ellenállást biztosít a koptató közegekkel szemben, meghosszabbítva az élettartamot olyan alkalmazásokban, ahol a tiszta PTFE túl gyorsan kopik.

3. Jobb méretstabilitás:Az alacsonyabb hőtágulás segít megőrizni a tömítés méreteit és a tömítés megbízhatóságát a hőmérséklet-ingadozások során.

4. Nagyobb mechanikai szilárdság:A megnövelt merevség, teherbírás és szakítószilárdság (≥13 MPa) révén az üvegszállal töltött PTFE lap csökkenti a deformáció és a nyomás alatti extrudálás kockázatát.

5. Fenntartott vegyszerállóság:Miközben javítja a mechanikai teljesítményt, a PTFE bázis továbbra is kiváló ellenállást biztosít a legtöbb savval, lúggal és oldószerrel szemben 0–14 pH-érték között.

Összehasonlítási és kiválasztási útmutató

Üvegszálas PTFE vs Virgin PTFE vs üveg mikrogömb PTFE

Gyors kiválasztási útmutató

Elsődleges alkalmazások

Műszaki előírások

Üvegszállal töltött PTFE lap tulajdonságai

Elérhető méretek

Minőségbiztosítás

100% szűz PTFE gyanta – nincs újraköszörülés, nincs újrahasznosított anyag.

Prémium üvegszálerősítés – Egyenletes diszperzió az állandó mechanikai tulajdonságok érdekében.

FDA-kompatibilis fokozat – Megfelel az FDA 21 CFR 177.1550 követelményeinek.

Teljes nyomon követhetőség – Minden tétel nyomon követhető. Anyagbizonyítvány kérésre.

Nemzetközi szabványok szerint tesztelve – ASTM D4884 (sűrűség), ASTM D4894 (szakító/nyúlás), ASTM D2240 (keménység).

Egyéni szín elérhető – világoskék, törtfehér és egyéb színek kérésre.

Átfutási idő – Normál méretek raktáron (24-48 óra); egyedi méretek 7-10 nap.

Esettanulmány

Egy hidrometallurgiai cég nyomás alatti savas kilúgozási autoklávot üzemeltetett súlyos körülmények között, 120 ℃ hőmérsékleten, 5,0 MPa nyomáson és rézionokat tartalmazó kénsav hatásának kitéve. Az eredeti szűz PTFE bélés kiváló vegyszerállóságot biztosított, de folyamatos hő és nyomás hatására kúszás deformációt szenvedett.

Körülbelül 6 hónapos működés után a bélés meghajlott és csökkent a stabilitása, ami megnövekedett ellenőrzési követelményeket és karbantartási költségeket eredményezett.

A berendezést üvegszállal töltött PTFE lemezzel bővítették, amely növelte a mechanikai szilárdságot, a kúszásállóságot és a méretstabilitást, miközben megőrizte a PTFE kiváló korrózióállóságát. A megerősített PTFE bélés sikeresen ellenállt az igényes működési környezetnek.

Csere után a bélés lapos és stabil maradt 3 év folyamatos használat után, ami jobb tartósságot és megbízhatóságot mutat a hagyományos szűz PTFE anyagokkal összehasonlítva.

GYIK

K: Mi az üvegszállal töltött PTFE lap, és miben különbözik a szűz PTFE-től?

V: Az üvegszállal töltött PTFE lap PTFE 25% üvegszállal megerősített. A szűz PTFE-hez képest jelentősen jobb mechanikai szilárdságot, kopásállóságot és kúszásállóságot kínál, miközben megőrzi a kiváló vegyszerállóságot (pH 0-14).

A szűz PTFE lágyabb és terhelés hatására deformálódik, az üvegszálas PTFE hosszabb ideig megtartja alakját (szakítószilárdsága ≥13 MPa, szemben a szűz PTFE-vel alacsonyabb). Emiatt ez az előnyben részesített választás szelepülékekhez, szivattyúalkatrészekhez, tömítésekhez és dinamikus tömítési alkalmazásokhoz, ahol az eredeti PTFE elkúszik vagy elhasználódik.

Az üvegszálas PTFE azonban nem kompatibilis fluorsavval (HF) vagy erős lúggal, ezekhez a szolgáltatásokhoz használjon szűz PTFE-t vagy szénnel töltött PTFE-t. Elérhető az FDA-kompatibilis minőségben élelmiszeripari és gyógyszerészeti alkalmazásokhoz (FDA 21 CFR 177.1550).

K: Használható-e üvegszállal töltött PTFE lap FDA élelmiszeripari és gyógyszerészeti alkalmazásokhoz?

V: Igen. Az üvegszállal töltött PTFE lap FDA-kompatibilis minőségben kapható, amelyek megfelelnek az FDA 21 CFR 177.1550 előírásainak élelmiszerekkel érintkezésbe és gyógyszerészeti alkalmazásokhoz.

Ez alkalmassá teszi élelmiszer-feldolgozó berendezésekhez, egészségügyi tömítésekhez és gyógyszergyártási alkatrészekhez, ahol mind a vegyszerállóság, mind a mechanikai szilárdság szükséges.

Mindig ellenőrizze, hogy az Ön besorolása rendelkezik-e az FDA-tanúsítvánnyal, minden megfelelő megrendeléshez teljes dokumentációt (anyagtanúsítványok, FDA-megfelelőségi levelek) biztosítunk.

Extrém tisztasági követelmények (USP VI. osztály) esetén vegye fel velünk a kapcsolatot alternatív javaslatokért.

K: Mik a korlátozások és melyek a leggyakoribb hibák?

V: Hőmérséklet: -180°C és +200°C között folyamatos szervizelés.

Nyomás: Akár 55-100 bar, vastagságtól és kiviteltől függően.

Kémiai: pH 0-14, NEM kompatibilis hidrogén-fluorsavval (HF) vagy erős lúggal, az üvegszálak reakcióba lépnek ezekkel a vegyi anyagokkal. Használjon szűz PTFE-t vagy szénnel töltött PTFE-t a HF szolgáltatásokhoz.

Mechanikai: Keményebb, mint a szűz PTFE – lágy tengelyeket vagy törékeny karimákat repíthet; üvegbélésű karimákhoz használjon üveg mikrogömb PTFE-t.

A három leggyakoribb hiba:

Használat HF ​​szolgáltatásban: az üveg oldódik: használjon szűz PTFE-t vagy szénnel töltött PTFE-t

Túlhúzás: az üvegszálas PTFE erősebb, de még mindig szabályozott nyomatékot igényel (a fém tömítések 30-50%-a); a túlhúzás károsíthatja a tömítést és szivárgást okozhat

Ugyanolyan rugalmasság elvárása, mint a szűz PTFE: az üvegszál csökkenti a rugalmasságot (a nyúlás ≥180% vs. 250-300% a szűz PTFE-nél); ennek megfelelően tervezze meg

Minden megrendeléshez mellékeljük a beépítési specifikációkat. Kövesd őket.

Segítségre van szüksége a megfelelő osztályzat kiválasztásához? Hőmérsékletével, nyomásával és közegével kapcsolatban vegye fel velünk a kapcsolatot, 24 órán belül ajánljuk a megfelelő PTFE minőséget.
