A Virgin PTFE szinte bármilyen vegyszernek ellenáll, de folyamatos kompresszió hatására hidegen áramlik: a csavar terhelése ellazul, a tömítés elvékonyodik, és a kötés könnyezni kezd. Üvegbevonatú, kerámia és műanyag berendezéseknél a probléma megfordul – a szabványos PTFE tömítettségéhez szükséges nyomaték gyakran elegendő magának a karima felületének megrepedéséhez.
Ez a lap mindkét meghibásodási módot egyetlen anyagcserével megoldja. Az üreges üveg mikrogömbök a PTFE mátrixon keresztül diszpergálódnak, így a rugalmas visszanyerés körülbelül 21,8%-ról 55,8%-ra emelkedik. A tömítés észrevehetően kisebb csavarnyomás mellett megtartja a tömítőerőt, és kellően puha marad ahhoz, hogy a lyukak és hullámosságok miatt bezáródjon ahelyett, hogy megmunkált felületet igényelne.

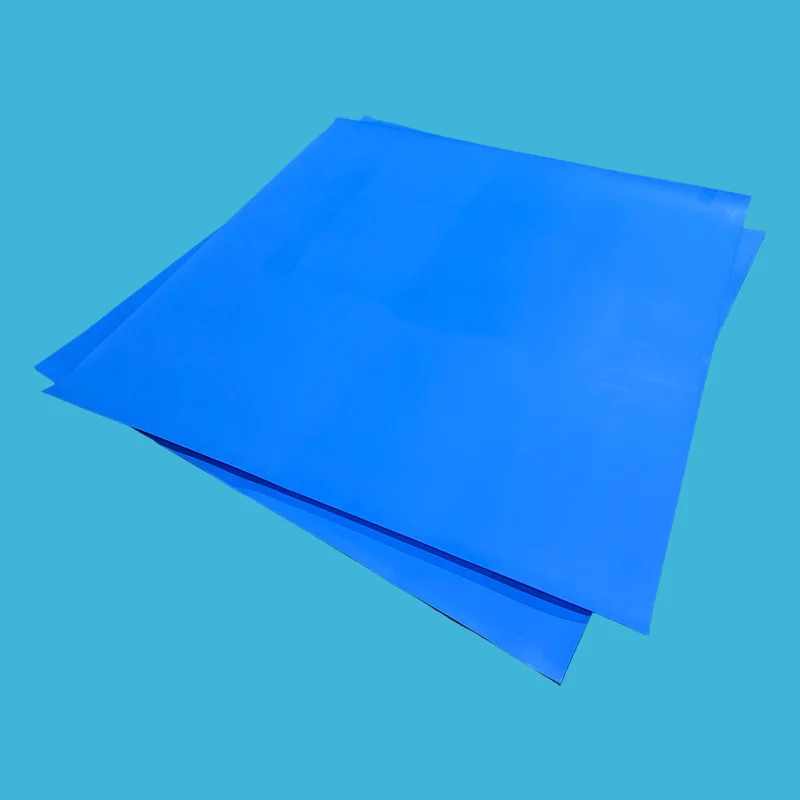

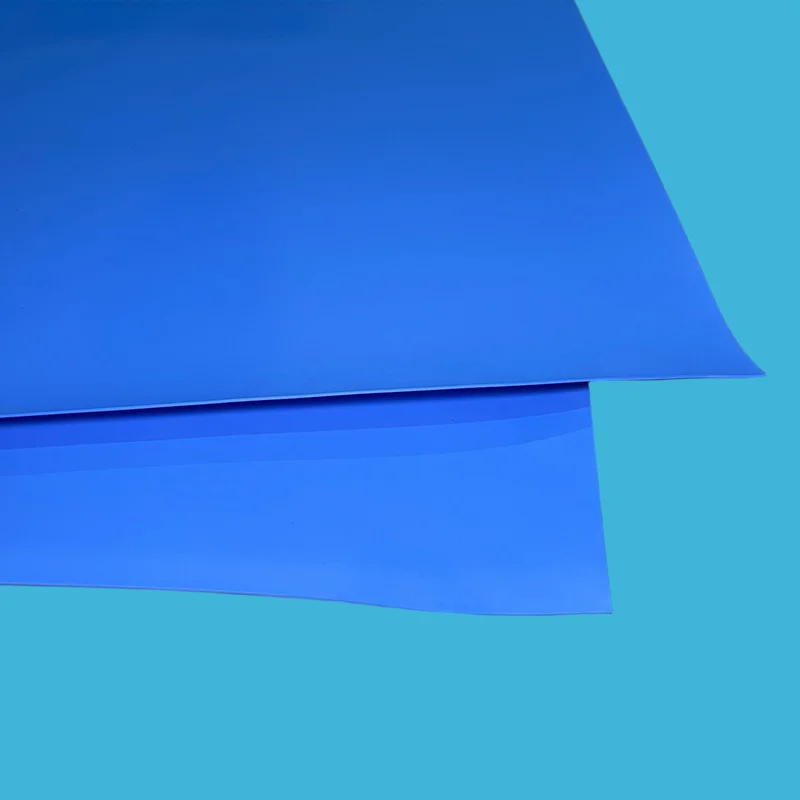

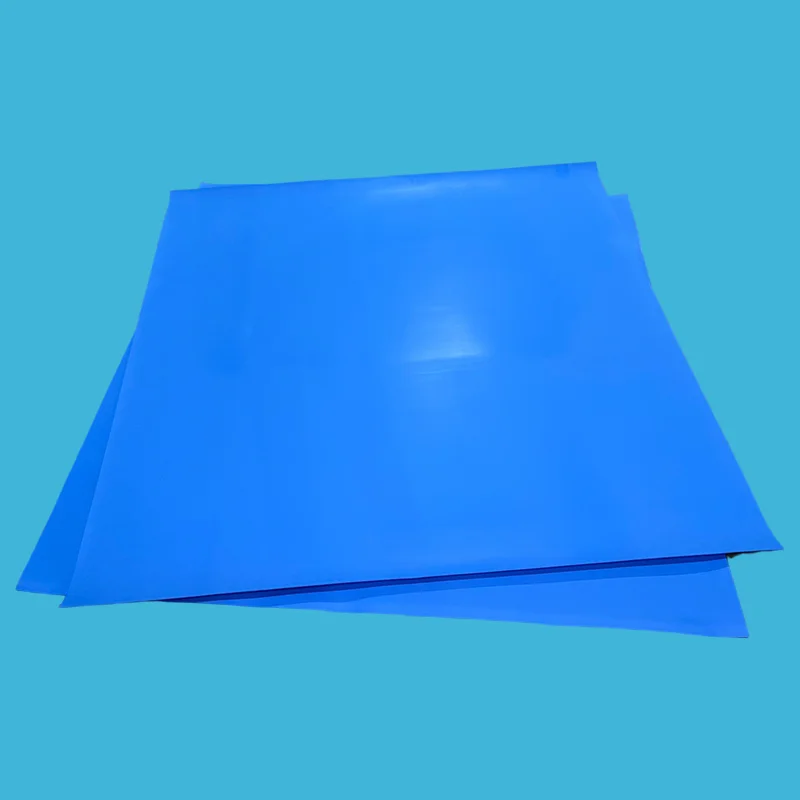

Az üveggyöngyökkel töltött PTFE lemez egy mesterséges vegyület, nem pedig bevonat. A könnyű üreges üveggömböket a lemez kialakítása előtt egyenletesen keverik a szűz PTFE gyantába, így az erősítés a teljes vastagságon áthalad, nem pedig a felületen.
Három dolog változik ennek hatására. Először is, a gömbök megszakítják azokat a csúszási síkokat, amelyek lehetővé teszik a PTFE terhelés alatti áramlását, így javul a kúszási ellenállás, és a csavarok nyomatéka sokkal tovább tart. Másodszor, az anyag mérhető visszarugaszkodást nyer –55,8%-os visszanyerés a szűz PTFE 21,8%-ával szemben– ami azt jelenti, hogy a tömítés összenyomódás után visszanyomódik a karimához, ahelyett, hogy összenyomódott maradna. Harmadszor, mivel kisebb nyomáson tömít, olyan karimákon használható, amelyek a hagyományos PTFE beépítési nyomaték miatt károsodnának.
A kémiai teljesítmény változatlan marad. A vegyület még mindig lefedi az egészetpH 0-14tartomány és folyamatos szolgáltatás tól-180°C és +200°C között, így a mechanikus frissítés nem az adathordozó-kompatibilitás rovására megy. Ha összehasonlítja a töltőanyag típusokat az egész családban, amódosított PTFE lapokAz áttekintés bemutatja, hogy miben különböznek az üveggyöngy, az üvegszál, a grafit és a bronz minőségei.
A helyreállítás az a tulajdonság, amely eldönti, hogy a csukló megtartja-e még a nyomatékot a tizenkettedik hónapban. Az alábbi táblázat összehasonlítja a két anyagot ugyanazon vizsgálati módszerrel.
| Anyag | Helyreállítási arány | Mit jelent a helyszínen |
|---|---|---|
| Szűz PTFE | ~21,8% | tartósan tömöríti; a csavar forgatónyomatéka lazul, és a tömítés idővel szivárog |
| Üveg mikrogömb PTFE | ~32–55,8% | Tömörítés után helyreáll; megőrzi a csavar nyomatékát és meghosszabbítja a tömítés élettartamát |
A nagyobb visszanyerés hosszabb ideig tartó tömítőerőt, kevesebb szivárgást és kevesebb nem tervezett állásidőt jelent.
| Terepi probléma | Hogyan kezeli az üveg mikrogömb PTFE |
|---|---|
| A tiszta PTFE terhelés alatt kúszik és szivárog | Az üveg mikrogömbök megerősítik a szerkezetet és tovább tartják a csavar nyomatékát |
| A durva vagy lyukas karimák szivárognak | A puha, rugalmas anyag csiszolás vagy megmunkálás nélkül kitölti az egyenetlenségeket |
| Az üveggel bélelt karimák nagy nyomaték hatására megrepednek | Alacsony csavarnyomás mellett tömít, védi a törékeny felületeket |
| A tömítések idővel elveszítik a tömítő erejét | Az akár 55,8%-os visszanyerés megtartja a tömítést az összenyomás után |
| Savak, oldószerek és maró anyagok megtámadják a tömítést | A PTFE mátrix pH 0-14 ellenállást biztosít |
Mindhárom jogos választás, de nem felcserélhetők. Az alábbi mátrix a specifikáció felülvizsgálatához szükséges.
| Funkció | Üveg mikrogömb PTFE | Szűz PTFE | Üvegszálas PTFE |
|---|---|---|---|
| Helyreállítási arány | ~32–55,8%, kiváló | 21,8%, szegény | Mérsékelt |
| Kúszásállóság | Kiváló | Szegény | Jó |
| Összenyomhatóság | Puha és kényelmes | Merev | Mérsékelt |
| Karima védelem | Biztonságos a törékeny karimákon | Mérsékelt | Megkarcolhatja a felületeket |
| Nyomásmennyezet | 55 bar-ig | 30 bar-ig | Magasabb, 100 bar-ig |
| Vegyi ellenállás | pH 0-14, kivéve a HF | pH 0-14 | pH 0-14, kivéve a HF és az erős lúg |
| A legjobb | Törékeny karimák, alacsony nyomaték, hőciklus | Tiszta vegyszerek, sima karimák, FDA szolgáltatás | Csiszolóanyag, nagy nyomás |
Ha az Ön vezetéke 55 bar felett fut, vagy koptató iszapot szállít, aüvegszállal töltött PTFE lapaz erősebb mechanikai választás. Ha mérsékelt nyomáson működik, és a karima felülete a gyenge láncszem, akkor ez a minőség a megfelelő specifikáció.
| Ha jelentkezésed… | Adja meg | Miért |
|---|---|---|
| Üvegbevonatú, kerámia vagy műanyag karimák | Üveg mikrogömb PTFE | Alacsony nyomaték és karimabarát |
| Durva, gödrös vagy megvetemedett karimák | Üveg mikrogömb PTFE | Alkalmas, kitölti az egyenetlenségeket |
| Kémiai feldolgozás savakkal és oldószerekkel | Üveg mikrogömb PTFE | pH 0-14 univerzális ellenállás |
| Élelmiszer- vagy gyógyszerfeldolgozás | Üveg mikrogömb PTFE, FDA minőségű | FDA-kompatibilis minőségek állnak rendelkezésre |
| Termálkerékpár szolgáltatás | Üveg mikrogömb PTFE | Fenntartja a tömítést a hőmérséklet-ingadozásokon keresztül |
| Tiszta, sima karimák normál szervizben | Szűz PTFE | Alacsonyabb anyagköltség |
| Csiszolóanyag nagy nyomáson | Üvegszálas PTFE | Nagyobb mechanikai szilárdság |
| Ipar | Tipikus alkalmazás | Ok |
|---|---|---|
| Vegyi feldolgozás | Csőkarimák, reaktorfedelek, hőcserélők | pH 0-14 ellenállás alacsony nyomaték mellett |
| Gyógyszerészeti | Steril berendezések, bioreaktorok | Tiszta anyag, nem szennyező, FDA-megfelelő |
| Étel és ital | Szaniter bekötések, töltőberendezések | FDA-kompatibilis és könnyen tisztítható |
| Üvegbevonatú berendezés | Üvegbélésű reaktorok és edények | Az alacsony nyomaték védi a törékeny felületeket |
A tömítések vágása erről a lapról ugyanazt a logikát követi, mint a többi lágy tömítőanyag esetében – lásd aPTFE tömítésektartományban a szabványos profilokhoz, vagy küldjön rajzot egy teljesen egyedi formához.
A jelentett eredmények az ügyfelek konkrét telepítéseit tükrözik. A tényleges eredmények a karima állapotától, a közegtől, a nyomaték eljárásától és a működési ciklustól függően változnak. Ossza meg szolgáltatási feltételeit, és mi ajánljuk a hozzájuk illő minőséget és vastagságot.
| Paraméter | Érték | Vizsgálati módszer |
|---|---|---|
| Hőmérséklet tartomány | -180°C és +200°C között | ASTM |
| Maximális nyomás | Akár 55 bar (800 PSI) | — |
| Sűrűség | 1,55–1,70 g/cm³ | ASTM D792 |
| Összenyomhatóság | ≥16% | ASTM F36 |
| Helyreállítás | ≥32%, egyes évfolyamokon akár 55,8%-ig | ASTM F36 |
| Szakítószilárdság | ≥10 MPa | ASTM F152 |
| Anyag | Szűz PTFE plusz üreges üveg mikrogömbök | — |
| FDA megfelelőség | Elérhető | FDA 21 CFR 177.1550 |
| Méret (mm) | Vastagság tartomány (mm) |
|---|---|
| 1500 × 1500 | 1,0, 1,5, 2,0, 3,0 |
| 1500 × 4500 | 1,5, 2,0, 3,0 |
| Szokás | Rajzra vágva vagy túlméretre szállítva házon belüli tömítésvágáshoz |
Minden fenti tulajdonság egy megnevezett ASTM metódushoz van kötve, nem pedig egy belső skálához, így az adatok függetlenül ellenőrizhetők a bejövő ellenőrzéskor. A teljes sorrend – nyersanyag-ellenőrzés, gyártás közbeni ellenőrzések, végső tesztelés és tételnyilvántartás – aminőségbiztosítási oldal.
Küldje el a lap méretét, vastagságát, mennyiségét és szervizhordozóját. Az árajánlatot 24 órán belül visszaküldjük.
A szabványos méretű lap-, cső-, rúd- és tömítésmintákat ingyenesen szállítjuk a minőségértékeléshez; a vevő állja a futárköltséget. Az egyedi méretek a rajzon vannak feltüntetve.
Kis próbarendeléseket szabványos méretben fogadunk el. A mennyiségi ár a mennyiség növekedése esetén érvényes.
Anyagtanúsítványokat, vizsgálati jelentéseket és megfelelőségi nyilatkozatokat kérésre a szállítmányhoz adunk.
A fizetési feltételek 30% T / T letét, a szállítás előtti 70% egyenleggel. A szállítmány általában Ningbo kikötőjéből érkezik, nagyjából egy órányira a gyártól, így a belföldi logisztika rövid. A teljes kereskedelmi feltételek megtalálhatók aGYIK oldal.
Ez egy nagy teljesítményű tömítőanyag, amely üreges üveg mikrogömbökkel megerősített szűz PTFE-ből készül. A szabványos PTFE tartós terhelés mellett kúszik vagy hidegen folyik, és idővel elveszíti a csavarok nyomatékát. Az üveg mikrogömb PTFE ellenáll a kúszásnak, és sokkal nagyobb visszanyerési arányt ad vissza, így tovább tartja a tömítőerőt, kevesebb utánhúzást igényel, és tovább bírja az igényes szervizelés során.
Igen – ez az egyik elsődleges alkalmazása. Az anyagot üvegbevonatú, kerámia és műanyag karimák kis csavarnyomatékú tömítésére tervezték. Puha és rendkívül hajlékony, nagy nyomóerő nélkül kitölti a karcolásokat, gödröket és felületi egyenetlenségeket. Ez azért fontos, mert az üveggel bélelt karima túlfeszítése megrepedhet a bélésen, és minden javítás költséges mind a részekben, mind az állásidőben.
Lefedi a teljes pH 0-14 tartományt, és megfelel a legtöbb savnak, lúgnak, oldószernek és szénhidrogénnek. Ez aznemkompatibilis a hidrogén-fluoriddal, mert az üveg mikrogömbök feloldódnak a HF üzemben és a tömítés meghibásodik; használjon szűz PTFE-t vagy szénnel töltött PTFE-t. A felső nyomás 55 bar (800 PSI) – e fölött adjon meg üvegszállal töltött PTFE-t.
