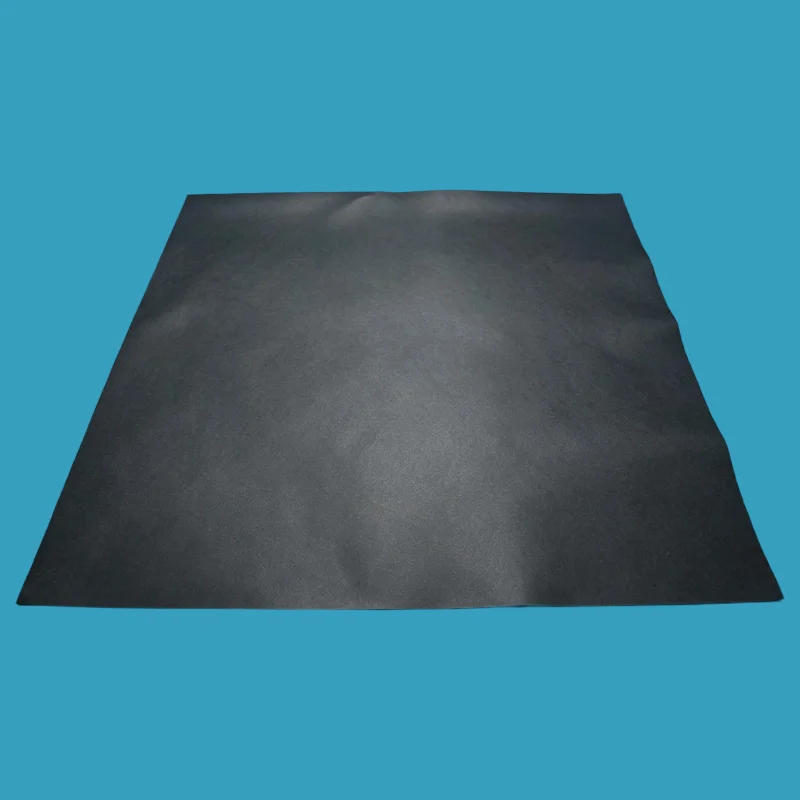

Grafittal töltött PTFE lap

A grafittal töltött PTFE lemez a Taifno egyik terméke. 20 éves iparági tapasztalattal rendelkező gyártóként kutatás-fejlesztési és testreszabási lehetőségeket biztosítunk. A 15–30% grafit töltőanyaggal összeállított termék a PTFE kiváló vegyszerállóságát a megnövelt hővezető képességgel és az alacsonyabb súrlódási együtthatóval kombinálja, így alkalmas tömítésekhez, tömítésekhez, csapágyakhoz és csúszó alkatrészekhez.

Kérdés küldése

termékleírás

A grafittal töltött PTFE lapok professzionális gyártója és szállítójaként a Taifno az FDA-kompatibilis minőségeket kínálja, amelyek alkalmasak az élelmiszer- és gyógyszeripar számára. Az anyag nem éghető, ellenáll a baktériumok növekedésének, alacsonyabb súrlódású, kiváló hővezető képességgel és csökkentett hidegáramlással rendelkezik.

Főbb jellemzők: -180°C és +200°C közötti üzemi hőmérsékleti tartomány, 75 bar nyomásállóság, 11 N/mm² szakítószilárdság és ≥35% visszanyerési sebesség.

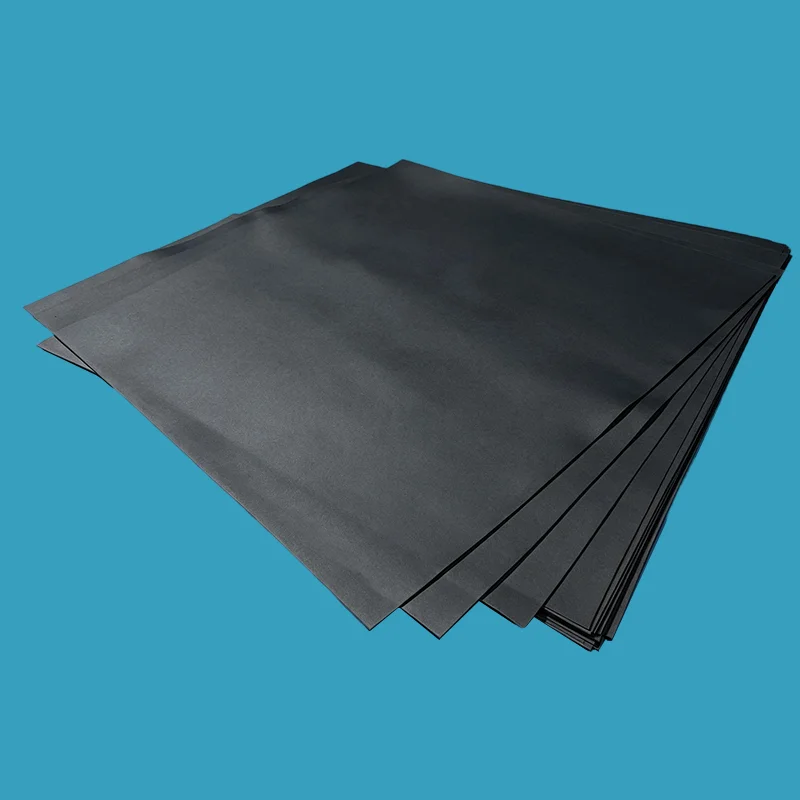

Graphite Filled PTFE Sheet

Mi az a grafittal töltött PTFE-lap?

A grafittal töltött PTFE lemez egy nagy teljesítményű tömítőanyag, amely grafit töltőanyaggal megerősített szűz PTFE-ből készül (általában 15-30% grafittartalommal). A grafit részecskék szerkezeti megerősítést biztosítanak, amely jelentősen javítja az anyag mechanikai és termikus tulajdonságait, miközben fenntartja a PTFE széles körű kémiai kompatibilitását (pH 0-14).

A grafiterősítés legfontosabb előnyei:

Csökkentett súrlódási tényező: a grafit csökkenti a súrlódási tényezőt, javítva a csapágyak és tömítések csúszási teljesítményét

Javított hővezető képesség: a grafit fokozza a hőelvezetést, csökkenti a forró pontokat és a tengelykopást a használat során

Csökkentett hidegáramlás: a grafit töltőanyag minimálisra csökkenti a kúszás relaxációját (35%-os kúszási relaxáció, szemben a szűz PTFE-vel magasabb értékkel)

Kiváló csavarhúzónyomaték-tartás: idővel megőrzi a tömítést, kevesebb az újrahúzási igény

Jó visszanyerés: ≥35% visszanyerés megőrzi a tömítés integritását

FDA-kompatibilis: megfelel az FDA élelmiszeripari és gyógyszerészeti alkalmazásokra vonatkozó előírásainak (bizonyos minőségek)

Nem támogatja a lángot: tűzbiztos

Nem támogatja a baktériumok szaporodását: alkalmas tiszta eljárásokhoz

Miért válassza a grafittal töltött PTFE-t?

Probléma	Hogyan oldja meg a grafittal töltött PTFE?	A rossz választás ára
A PTFE terhelés alatt kúszik és szivárog	A grafit töltőanyag csökkenti a hideg áramlást (35%-os kúszás lazítás) – tovább tartja a csavar nyomatékát	Gyakori utánhúzás, tömítéscsere 6-12 havonta
Súrlódás keletkezik a csapágyakban	A grafit csökkenti a súrlódási együtthatót – sima csúszás, kisebb kopás	Tengelykopás, berendezés károsodás, idő előtti meghibásodás
A hő károsítja a tömítéseket és a tengelyeket	A grafit javítja a hővezető képességet – elvezeti a hőt, hűvösebben fut	Forró pontok, tengely horzsolás, tömítés romlása
A PTFE-nek nincs mechanikai szilárdsága	A grafit javítja a nyomószilárdságot – terhelés alatt is megtartja alakját	Tömítés extrudálás, deformáció nyomás alatt
Élelmiszer/gyógyszer szennyeződés kockázata	FDA-kompatibilis minőségek állnak rendelkezésre – tiszta anyag, extrahálható anyagok nélkül	Termékszennyeződés, FDA-bírságok, tételveszteség

Összehasonlítási és kiválasztási útmutató

Grafittal töltött PTFE vs szűz PTFE vs szénszálas PTFE vs üvegszálas PTFE

Funkció	Grafittal töltött PTFE	Szűz PTFE	Szénszálas PTFE	Üvegszálas PTFE
Szín	Fekete / Sötétszürke	Fehér	Fekete	Törtfehér / szürke
Súrlódási együttható	★★★★★ legalacsonyabb	★★★★☆	★★★★☆	★★★☆☆
Hővezetőképesség	★★★★★ kiváló	★★☆☆☆	★★★★★ kiváló	★★★☆☆
Kúszásállóság	★★★★☆ 35%	★★☆☆☆	★★★★★	★★★★☆
Kopásállóság	★★★★☆	★★☆☆☆	★★★★★ legjobb	★★★★★ legjobb
Mechanikai szilárdság	★★★★☆	★★☆☆☆	★★★★★	★★★★★
Vegyi ellenállás	★★★★☆ nem oxidálószerekre	★★★★★	★★★★☆ nem oxidálószerekre	★★★★☆ nem HF/alkálihoz
FDA-kompatibilis	✅ Igen	✅ Igen	❌ Nem	✅ Igen
Legjobb For	Alacsony súrlódás, csapágyak, hőelvezetés, dinamikus tömítések	Általános vegyszer	Nagy sebesség, nagy terhelés, hőleadás	Csiszolóanyag, nagy nyomás

Gyors kiválasztási útmutató

Ha az Ön szolgáltatása...	Válassz...	Miért
Csapágyak, perselyek, csúszó alkalmazások	Grafittal töltött PTFE	Legalacsonyabb súrlódás + hővezető képesség
Nagy sebességű dinamikus tömítés	Grafittal töltött PTFE	Hőleadás + alacsony súrlódás
Magas hőmérséklet, nagy terhelés, nagy sebesség	Szénszálas PTFE	Legjobb hővezető + mechanikai szilárdság
Csiszolóanyag, nagy nyomás, nagy kopás	Üvegszálas PTFE	Legjobb kopásállóság + mechanikai szilárdság
Erős oxidálószerek (salétromsav, klór)	Szűz PTFE	Grafit/szénoxidáció – szűz PTFE szükséges
Tiszta vegyszerek, általános tömítés	Szűz PTFE	A legalacsonyabb költség, univerzális vegyszerállóság

Elsődleges alkalmazások

Ipar	Alkalmazás	Miért grafit?
Vegyi feldolgozás	Karimák, szivattyúk, szelepek — savak, oldószerek, vegyszerek	Vegyi ellenállás + csökkentett kúszás + alacsony súrlódás
Áramtermelés	Gőzrendszerek, magas hőmérsékletű karimák, turbina tömítések	Hővezetőképesség, hőleadás
Gyógyszerészeti	Steril feldolgozó berendezés – FDA-megfelelőség	FDA-kompatibilis, nem szennyező
Étel és ital	Egészségügyi csatlakozások – FDA-megfelelőség	FDA-kompatibilis, baktériumoknak ellenálló
Csapágyak és perselyek	Mechanikai alkatrészek, csúszó alkalmazások, nyomóalátétek	A legkisebb súrlódás, hővezető képesség, alacsony kopás
Pulp & Paper	Emésztők, szivattyúk – mérsékelt vegyszerek	Vegyszerállóság + kúszásállóság
Olaj és Gáz	Finomítói karimák, csővezetékek – szénhidrogének	Kémiai kompatibilitás + termikus stabilitás

Factory Factory Factory Factory

Műszaki előírások

Termék tulajdonságai

Paraméter	Érték	Megjegyzések
Hőmérséklet tartomány	-196°C és +200°C között	Folyamatos szolgáltatás
Max nyomás	75 bar-ig	Vastagságtól és kialakítástól függ
Sűrűség	2,1 – 2,3 g/cm³	—
Szakítószilárdság	≥11 N/mm²	—
Összenyomhatóság	7-19%	ASTM F36
Helyreállítás	≥35%	ASTM F36
Creep Relaxáció	≤35%	ASTM F38 — significantly better than virgin PTFE
Szín	Fekete / Sötétszürke	—
Anyag	PTFE + grafit töltőanyag (15-30%)	—
FDA-kompatibilis	Igen (osztályzat kiválasztása)	FDA-kompatibilis készítmények állnak rendelkezésre
Lángálló	Nem támogatja a lángot	—
Bakteriális növekedés	Nem támogatja	—

Elérhető fokozatok

Fokozat	Grafit tartalom	Legjobb For
Grafit 15%	15% grafit	Mérsékelt javulás a tulajdonságokban a rugalmasság megőrzése mellett
Grafit 30%	30% grafit	Maximális hővezető képesség, nyomószilárdság és kúszási ellenállás
Grafit + üvegszál	20% üveg + 5% grafit	Kiegyensúlyozott tulajdonságok - szilárdság + alacsony súrlódás
FDA fokozat	Grafittal töltött	Élelmiszeripari és gyógyszerészeti alkalmazások

Elérhető méretek

Méret (mm)	Vastagsági tartomány (mm)	Megjegyzések
1000 × 1000	4-50	Öntött lap
1220 × 1220	4-50	Öntött lap
1500 × 1500	4-50	Öntött lap
2000 × 2000	4-50	Öntött lap

Minőségbiztosítás

100% szűz PTFE gyanta – állandó minőség, tételről tételre

Grafiterősítés – egyenletes eloszlás az egyenletes teljesítmény érdekében

FDA-kompatibilis minőségek állnak rendelkezésre – alkalmas élelmiszer- és gyógyszeripari alkalmazásokhoz

Nem támogatja a lángot – tűzbiztos

Nem támogatja a baktériumok növekedését – tiszta folyamatokhoz alkalmas

Teljes nyomon követhetőség – anyagtanúsítványok kérésre

Átfutási idő — szabványos méretek raktáron (24-48 óra); egyedi méretek 7-10 nap

Test Test Test Test

GYIK

K: Mi az a grafittal töltött PTFE lap, és hol kell használni?

V: A grafittal töltött PTFE lemez (más néven grafittal módosított PTFE lap vagy fekete PTFE tömítés) grafit töltőanyaggal (általában 15-30%) megerősített PTFE. A szűz PTFE-hez képest jobb hővezető képességet, alacsonyabb súrlódást és csökkentett kúszást (35%-os kúszás relaxációt) kínál.

Használja jó hőelvezetést, alacsony súrlódást és vegyszerállóságot igénylő alkalmazásokhoz, csapágyakhoz, perselyekhez, csúszó alkalmazásokhoz, vegyi feldolgozó karimákhoz és áramfejlesztő berendezésekhez. FDA-kompatibilis minőségben kapható élelmiszeripari és gyógyszerészeti alkalmazásokhoz.

Mikor NE használja: Erős oxidálószerek magas hőmérsékleten (salétromsav, klór stb.) – a grafit oxidálódhat. Használjon szűz PTFE-t ezekhez a szolgáltatásokhoz.

K: Grafittal töltött PTFE vagy szénszálas PTFE, melyiket válasszam?

V: Mindkettő fekete, mindkettő javítja a hővezető képességet, de különböző alkalmazásokat szolgálnak. A grafittal töltött PTFE a legalacsonyabb súrlódási együtthatót és a legjobb csúszóteljesítményt kínálja, ideális csapágyakhoz, perselyekhez és dinamikus tömítésekhez, ahol a súrlódáscsökkentés kritikus fontosságú.

A szénszálas PTFE nagyobb mechanikai szilárdságot és jobb kopásállóságot kínál, ideális a nagy sebességű, nagy terhelésű és magas hőmérsékletű alkalmazásokhoz, ahol az erő és a hőelvezetés egyaránt szükséges.

Gyors szabály:

Alacsony súrlódás szükséges + jó hőelvezetés → Grafit.

Nagy szilárdság + nagy sebesség + nagy terhelés → szénszál.

Az FDA-alkalmazásokhoz grafittal töltött is elérhető; a szénszál nem FDA-kompatibilis.

K: Melyek a grafittal töltött PTFE lapok határai, és melyek a leggyakoribb hibák?

V: Hőmérséklet: -180°C és +200°C között folyamatos szervizelés.

Nyomás: 75 bar-ig – vastagságtól és kiviteltől függően.

Kémiai: pH 0-14 — nem kompatibilis magas hőmérsékleten erős oxidálószerekkel (salétromsav, klór stb.) – a grafit oxidálódik.

Három gyakori hiba:

Erős oxidálószerekben történő felhasználás: a grafit magas hőmérsékleten salétromsavban, klórban és erősen oxidáló környezetben oxidálódik, helyette használjon szűz PTFE-t vagy üveggel töltött PTFE-t

Ugyanolyan vegyszerállóság elvárása, mint a szűz PTFE: míg a PTFE pH 0-14 ellenállást biztosít, a grafit töltőanyagnak vannak kémiai határai, használat előtt ellenőrizze az összeférhetőséget

Túlhúzás: A grafittal töltött PTFE ellenőrzött nyomatékot igényel; a túlzott összenyomás károsíthatja a tömítést

Segítségre van szüksége a megfelelő osztályzat kiválasztásához? Hőmérsékletével, nyomásával és közegével kapcsolatban vegye fel velünk a kapcsolatot, 24 órán belül ajánljuk a megfelelő PTFE minőséget.
