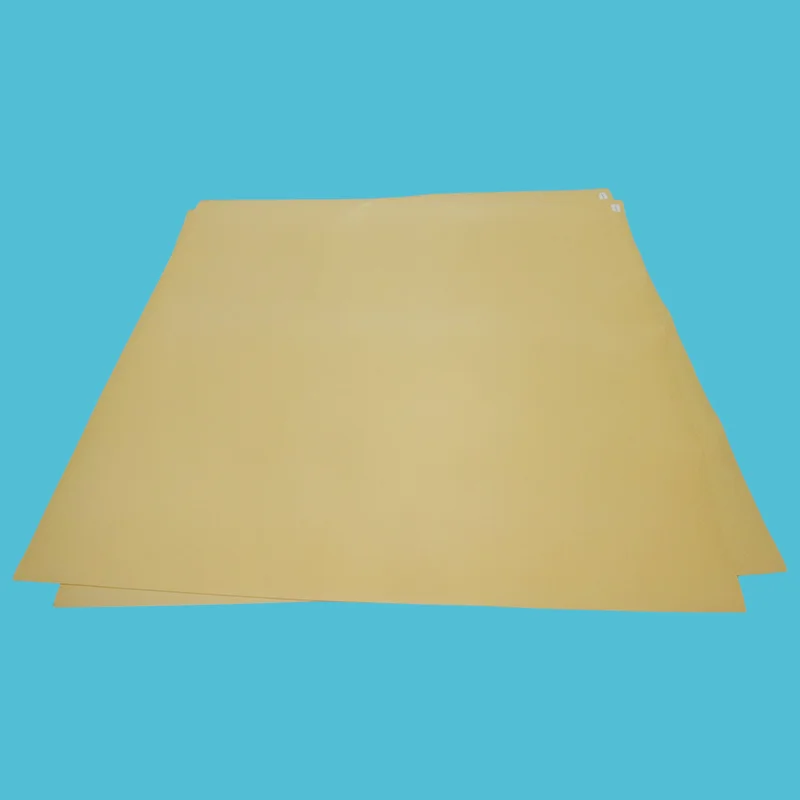

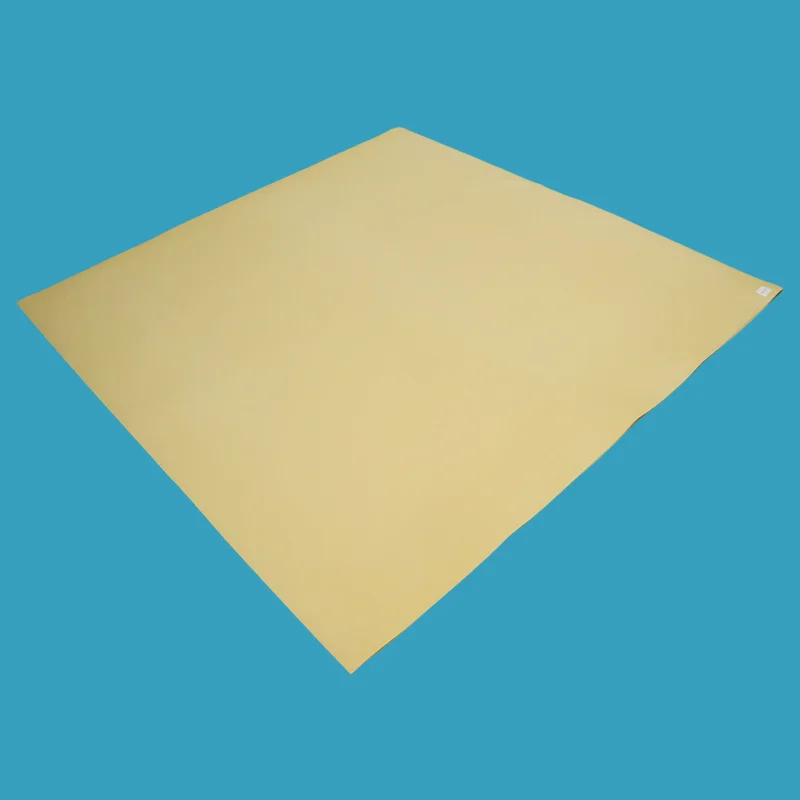

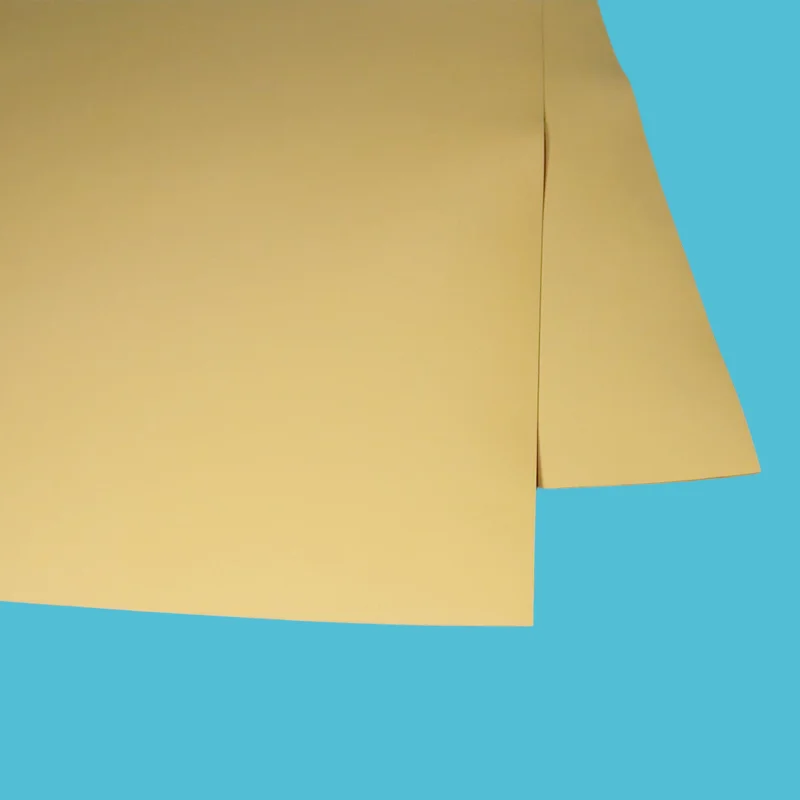

A szilícium-dioxiddal töltött PTFE lap világosbarna vagy világosbarna színű. Megtartja a szoros, megbízható tömítést, és kiváló vegyszerállóságot mutat erős savakkal, oldószerekkel és erősen korrozív kémiai közegekkel való hosszú távú kitettség során. Ellentétben a tiszta PTFE tömítésekkel, ellenáll a terhelés alatti kúszásnak, és jobb előfeszítést biztosít a csavaroknak.
Főbb jellemzők: -180°C és +200°C közötti üzemi hőmérséklet-tartomány, 83 bar (1200 PSI) nyomásállóság, 2,1-2,3 g/cm³ sűrűség és 20 MPa szakítószilárdság.
A szilícium-dioxiddal töltött PTFE lemez egy nagy teljesítményű tömítőanyag, amely szilícium-dioxid (SiO₂) töltőanyaggal megerősített szűz PTFE-ből készül. A szilícium-dioxid részecskék szerkezeti megerősítést biztosítanak, amely jelentősen javítja az anyag tömítőképességét, miközben fenntartja a PTFE széles körű kémiai kompatibilitását (pH 0-14).
Ezt az anyagot kifejezetten erős savakkal, oldószerekkel, szénhidrogénekkel és más agresszív közegekkel való használatra tervezték – így ez az előnyben részesített választás a vegyi feldolgozáshoz, a gyógyszeriparhoz, az élelmiszer- és italgyártáshoz, valamint a petrolkémiai alkalmazásokhoz.
A szilícium-dioxid megerősítés fő előnyei:
Csökkentett kúszás-lazítás: hosszabb ideig megőrzi a csavar nyomatékát, kevesebb az újrahúzási igény
Jobb tömítési teljesítmény: szoros tömítés, amely csökkenti a termékveszteséget és a kibocsátást
Kiváló vegyszerállóság: kompatibilis erős savakkal (kivéve fluorsav), oldószerekkel, szénhidrogénekkel, klórral, gőzzel és kriogén szolgáltatásokkal
FDA-kompatibilis: megfelel az FDA 21 CFR 177.1550 és az USDA élelmiszeripari és gyógyszerészeti alkalmazásokra vonatkozó előírásainak
Ellenáll a baktériumok növekedésének: nem támogatja a baktériumok növekedését
Lángálló: nem támogatja a lángot
BAM-jóváhagyással: elérhető oxigén-szolgáltatási fokozatban (3502-es típus) a BAM szabványoknak megfelelően
EN 12308 tanúsítvánnyal rendelkezik: kriogén szerviz tanúsítvánnyal rendelkezik
|
Probléma |
Hogyan oldja meg a szilícium-dioxiddal töltött PTFE? |
A rossz választás ára |
|
A Virgin PTFE kúszik és elveszti a nyomatékát |
A szilícium-dioxid megerősíti a szerkezetet – tovább tartja a csavarok nyomatékát, csökkenti az újbóli meghúzást |
Gyakori utánhúzás, tömítéscsere 6-12 havonta |
|
Strong acids attack standard gaskets |
A PTFE pH 0-14 ellenállást biztosít – kompatibilis a legtöbb agresszív vegyszerrel |
Kémiai lebomlás, tömítés meghibásodása, termékvesztés |
|
A klórszolgáltatás lebontja a gumit |
A szilícium-dioxiddal töltött PTFE ellenáll a klórnak – megbízható tömítés agresszív közegben |
Idő előtti meghibásodás, biztonsági események |
|
A kriogén szolgáltatás törékennyé teszi az anyagokat |
A szilícium-dioxiddal töltött PTFE -180°C-on rugalmas marad – EN 12308 tanúsítvánnyal rendelkezik |
Törékeny meghibásodás, szivárgás a kriogén rendszerekben |
|
Élelmiszer/gyógyszer szennyeződés kockázata |
FDA és USDA kompatibilis – tiszta anyag, extrahálható anyagok nélkül |
Termékszennyeződés, FDA-bírságok, tételveszteség |
|
Funkció |
Szilícium-dioxiddal töltött PTFE |
Szűz PTFE |
Üvegszálas PTFE |
ePTFE (bővített) |
|
Kúszásállóság |
★★★★★ kiváló |
★★☆☆☆ szegény |
★★★★☆ |
★★★★☆ |
|
Csavar nyomaték megtartása |
★★★★★ kiváló |
★★☆☆☆ szegény |
★★★★☆ |
★★★★☆ |
|
Kémiai kompatibilitás |
★★★★★ erős savak (kivéve HF) |
★★★★★ egyetemes |
★★★★☆ nem HF/lúg |
★★★★★ |
|
Alkalmazhatóság |
★★★☆☆ |
★★☆☆☆ |
★★☆☆☆ |
★★★★★ |
|
FDA-kompatibilis |
✅ Igen |
✅ Igen |
✅ Igen |
✅ Igen |
|
BAM Oxigén szolgáltatás |
✅ Igen (speciális fokozat) |
❌ Nem |
❌ Nem |
⚠️ Korlátozottan |
|
Kriogén szolgáltatás |
✅ Igen (EN 12308) |
✅ Igen |
✅ Igen |
✅ Igen |
|
Legjobb For |
Erős savak, klór, kriogén |
Általános vegyszer |
Csiszolóanyag |
Sérült karimák, alacsony nyomaték |
|
Ha az Ön szolgáltatása... |
Válassz... |
Miért |
|
Erős savak, oldószerek, szénhidrogének, klór |
Szilícium-dioxiddal töltött PTFE |
A legjobb kémiai kompatibilitás + kúszásállóság |
|
Kriogén/LNG szolgáltatás |
Szilícium-dioxiddal töltött PTFE (EN 12308) |
Tanúsított kriogén teljesítmény |
|
Oxigén szolgáltatás |
Szilícium-dioxiddal töltött PTFE (BAM minőségű) |
A BAM által jóváhagyott oxigénszolgáltatás |
|
Élelmiszer/gyógyszerészeti feldolgozás |
Szilícium-dioxiddal töltött PTFE |
FDA-kompatibilis, nem támogatja a baktériumok növekedését |
|
Rosszul gödrös, megvetemedett karimák |
ePTFE (kibővített PTFE) |
Jobb alkalmazkodás a szabálytalan felületekhez |
|
Csiszolóanyag, nagy kopás |
Üvegszálas PTFE |
Magasabb kopásállóság |
|
Fluorsav szerviz |
Szűz PTFE |
A szilícium-dioxid reagál a HF-el – szűz PTFE szükséges |
|
Ipar |
Alkalmazás |
Miért szilícium-dioxiddal töltött |
|
Vegyi feldolgozás |
Karimák, szivattyúk, szelepek – erős savak, oldószerek, szénhidrogének, klór |
pH 0-14 ellenállás + kúszásállóság |
|
Gyógyszerészeti |
Steril feldolgozó berendezés – FDA-megfelelőség |
FDA 21 CFR 177.1550, nem szennyező |
|
Étel és ital |
Egészségügyi csatlakozások — FDA/USDA megfelelőség |
FDA-kompatibilis, baktériumoknak ellenálló |
|
Olaj és Gáz |
Refinery flanges, pipelines — hydrocarbons, aggressive chemicals |
Kémiai kompatibilitás + termikus stabilitás |
|
Áramtermelés |
Gőzrendszerek, hűtővíz – magas hőmérsékletű szolgáltatás |
Széles hőmérsékleti tartomány, kúszásállóság |
|
LNG és kriogén |
Kriogén berendezések – LNG-feldolgozás |
EN 12308 tanúsítvánnyal, -180°C-os kapacitással |
|
Paraméter |
Érték |
Megjegyzések |
|
Hőmérséklet tartomány |
-180°C és +200°C között |
Folyamatos szolgáltatás |
|
Max nyomás |
Akár 83 bar (1200 PSI) |
Vastagságtól és kialakítástól függ |
|
Sűrűség |
2,1 – 2,3 g/cm³ |
ASTM D792 |
|
Szakítószilárdság |
≥20 MPa |
ASTM F152 |
|
Szín |
Sárga/világosbarna |
— |
|
Anyag |
PTFE + szilícium-dioxid töltőanyag |
SiO₂ erősített |
|
FDA-kompatibilis |
Igen |
FDA 21 CFR 177.1550, USDA |
|
BAM jóváhagyva |
Igen (oxigén minőségű) |
Style 3502 oxigén szerviz |
|
EN 12308 Tanúsítvánnyal rendelkezik |
Igen |
Kriogén szolgáltatás |
|
EU No. 10/2011 |
Igen |
Élelmiszerrel való érintkezés |
|
Max PxT (1/16") |
350 000 °F x PSIG / 12 000 bar x °C |
— |
|
Max PxT (1/8") |
250 000 °F x PSIG / 8600 bar x °C |
— |
|
Méret (mm) |
Vastagság (mm) |
Megjegyzések |
|
1500 × 1500 |
0,5-10 |
Szabványos lapméretek |
|
1500 × 4500 |
Különféle |
Nagy lap kapható |
|
Egyedi méretek |
Kérésre elérhető |
Vágott tömítések kaphatók |
100% szűz PTFE gyanta – állandó minőség, tételről tételre
Szilícium-dioxid megerősítés – egyenletes diszperzió az egyenletes teljesítmény érdekében
FDA-kompatibilis – megfelel az FDA 21 CFR 177.1550 és az USDA előírásainak
BAM-jóváhagyással – elérhető oxigénszolgáltatási fokozat (3502-es típus)
EN 12308 Tanúsítvánnyal – kriogén szolgáltatás tanúsítvánnyal rendelkezik
EU No. 10/2011 — élelmiszerrel érintkezésbe kerülő megfelelő
Teljes nyomon követhetőség – anyagtanúsítványok kérésre
Átfutási idő — szabványos méretek raktáron (24-48 óra); egyedi méretek 7-10 nap
V: A szilícium-dioxiddal töltött PTFE lemez (más néven SiO₂ PTFE lap vagy szilícium-dioxid PTFE tömítés) egy szilícium-dioxid töltőanyaggal megerősített szűz PTFE. Kiváló kúszásállóságot, csavarnyomaték-tartást és kémiai kompatibilitást kínál, így ideális erős savakhoz (kivéve fluorsav), oldószerekhez, szénhidrogénekhez, klórhoz, gőzhöz és kriogén szolgáltatásokhoz.
FDA-kompatibilis minőségben (FDA 21 CFR 177.1550) kapható élelmiszer- és gyógyszeripari alkalmazásokhoz. A BAM jóváhagyott oxigénszolgáltatáshoz és EN 12308 tanúsítvánnyal kriogén szolgáltatáshoz.
Mikor NE használja: Hidrofluorsav (HF) szolgáltatás, a szilícium-dioxid reagál HF-el; helyette szűz PTFE-t használjon.
V: A szilícium-dioxiddal töltött PTFE jelentősen jobb kúszási ellenállást és csavarnyomaték-tartást biztosít, mint az eredeti PTFE. A Virgin PTFE lágyabb és tartós terhelés hatására deformálódik, a szilícium-dioxiddal töltött PTFE hosszabb ideig megtartja alakját, csökkentve a termékveszteséget és a kibocsátást.
Mindkettő széles vegyszerállóságot kínál (pH 0-14), de a szilícium-dioxiddal töltött PTFE ajánlott erős savakhoz, oldószerekhez, szénhidrogénekhez és klórhoz, miközben fenntartja az FDA-megfelelőséget (FDA 21 CFR 177.1550).
Az egyedülálló gyártási eljárás minimalizálja a hagyományos PTFE lemezekre jellemző hidegáramlási problémákat. Kriogén alkalmazásokhoz a szilícium-dioxiddal töltött PTFE EN 12308 tanúsítvánnyal rendelkezik -180°C-ig történő használatra.
Mikor válasszunk szűz PTFE-t: Fluorsav szolgáltatás, maximális vegytisztaságot igénylő alkalmazások, vagy alacsonyabb költségigény, ahol a kúszás nem jelent gondot.
V: Hőmérséklet: -180°C és +200°C között folyamatos szervizelés.
Nyomás: Akár 83 bar (1200 PSI), vastagságtól és kiviteltől függően.
Kémiai: pH 0-14, NEM kompatibilis a hidrogén-fluoriddal (HF).
Három gyakori hiba:
Használat HF szolgáltatásban: a szilícium-dioxid reakcióba lép a HF-el, helyette használjon szűz PTFE-t
Túlhúzás: szilícium-dioxiddal töltött PTFE szabályozott nyomatékot igényel; a túlzott összenyomás károsíthatja a tömítést; kövesse az ajánlott szerelési nyomaték specifikációkat
Rossz vastagságválasztás: szabványos méretben elérhető 1/16" (1,5 mm) és 1/8" (3,0 mm); kövesse a tervezési előírásokat. Rosszul lyukacsos karimák esetén fontolja meg a profillemezt (EPIX®) a jobb alakíthatóság érdekében
Segítségre van szüksége a megfelelő osztályzat kiválasztásához? Hőmérsékletével, nyomásával és közegével kapcsolatban forduljon hozzánk, mi a megfelelő PTFE minőséget ajánljuk.
