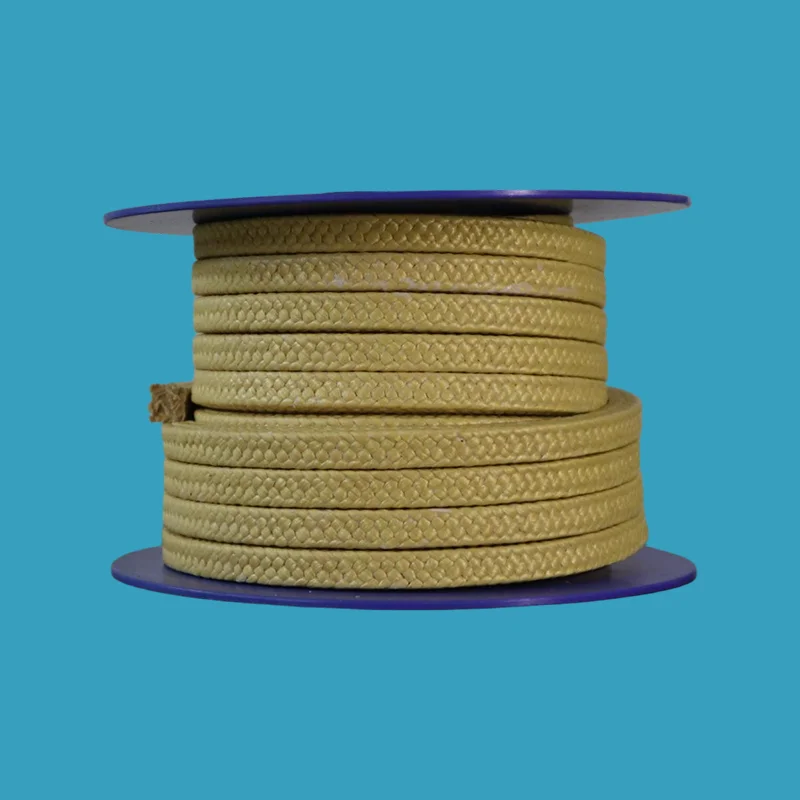

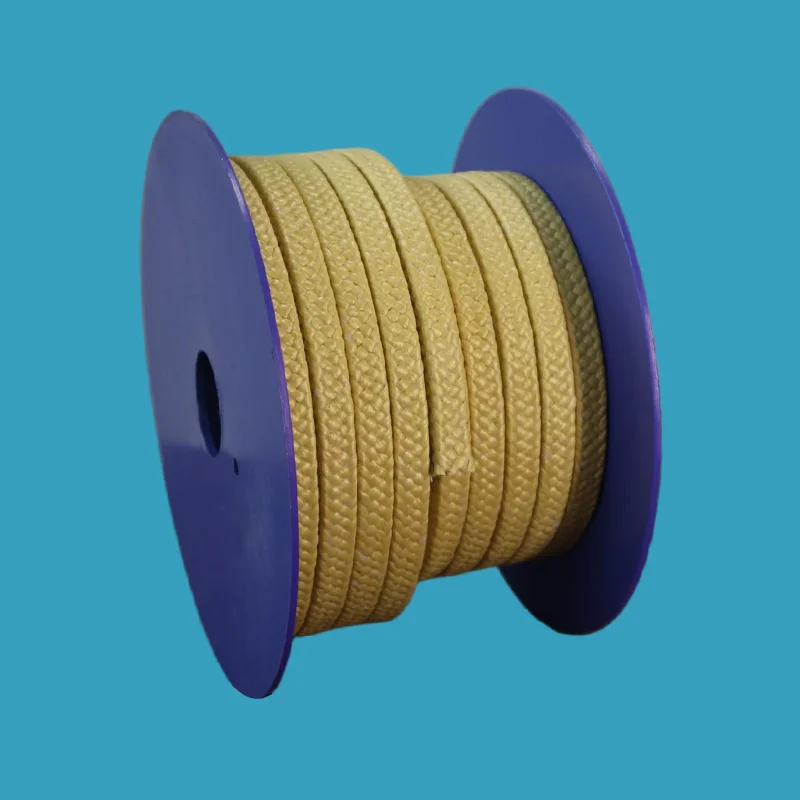

Aramid szálerősítésű PTFE csomagolás

Olyan üzemi körülmények között, ahol a tiszta PTFE tömítés hajlamos a kopásra és sérülésekre, az aramid szálerősítésű PTFE tömítés sértetlen marad; 200 bar nyomásig ellenáll, 20 m/s-ig támogatja a lineáris sebességet, és 2-12 pH-tartományra alkalmas.

Ha az Ön projektje iszapokat, szemcséket vagy kristályokat tartalmazó folyadékok kezelését foglalja magában, a Taifno, mint professzionális gyártó, határozottan ajánlja az aramid/PTFE kompozit csomagolást.

Mi az aramid szálerősítésű PTFE csomagolás?

Az aramid/PTFE tömítést nagy szilárdságú aramidszálakból fonják, PTFE-vel és kenőanyagokkal kombinálva. Az aramid kivételes szívósságot, kopásállóságot és ütőszilárdságot biztosít, így a "szintetikus acélhuzal" becenevet kapta (szilárdsága háromszorosa az acélhuzalénak a tömeg egyötödénél). A PTFE és a kenőanyagok csökkentik a súrlódást, elvezetik a hőt és vegyi ellenállást biztosítanak.

Hogyan működik:

Aramid szálak: szerkezeti szilárdságot, kopásállóságot és extrudálási ellenállást biztosítanak – ellenáll a lágy PTFE-n átvágó koptató részecskéknek

PTFE/kenőanyagok: Csökkenti a súrlódást, megakadályozza a tengely bekopogását és eloszlatja a súrlódási hőt

Fonott konstrukció: A reteszelő fonat rugalmasságot és egyenletes tengelyérintkezést biztosít a megbízható tömítés érdekében

Miért válassza az Aramid/PTFE csomagolást?

A pH-különbség: miért számít?

Mikor válasszuk az aramidot/PTFE-t: A közeg koptató, ÉS pH 2-12 között van. Ha a közeg pH 0-1 vagy pH 13-14 ÉS koptató hatású, akkor más megoldásra lehet szüksége (vegye fel velünk a kapcsolatot).

Összehasonlítási és kiválasztási útmutató

Aramid/PTFE vs PTFE vs szén/grafit

Gyors kiválasztási útmutató

Elsődleges alkalmazások

Tipikus felszerelés

Rotációs szivattyúk (centrifugális)

Dugattyús szivattyúk (dugattyú, dugattyú)

Keverők és keverők

Reaktor tömítések

Szelepszárak (statikus alkalmazások)

Valós alkalmazások

1. esettanulmány: Bányászati ​​hígtrágyaszivattyú – 10-szer hosszabb élettartam

Ügyfél: külszíni bányászati ​​művelet érczagy kezelésére

Kihívás: A centrifugálszivattyúk PTFE-tömítését 3-4 hetente cserélték. A koptató részecskék átvágják a puha PTFE szálakat, ami szivárgást és gyártási megszakításokat okoz. Minden csere 2 óra állásidőt és teljesítménykiesést jelentett.

Megoldás: Telepített aramid/PTFE tömítés interlock fonat szerkezettel. Az aramid sarkok kopásállóságot, míg a PTFE alacsony súrlódást biztosított.

Eredmény: A csomagolás több mint 8 hónapig tartott – 10-szer tovább. A karbantartási intervallumok hetekről évszakokra bővültek. Évente 10+ csereesemény kiküszöbölése szivattyúnként.

2. esettanulmány: Vegyi üzem – pH 2-12 Kompatibilitás igazolt

Kihívás: Egy 10-es pH-értékű koptató iszapot kezelő vegyi üzem csak aramidot használt. Jóllehet a kopásállóság jó volt, a tömítés bevágta a tengelyt.

Megoldás: Aramid szálerősítésű PTFE csomagolásra váltott. A PTFE csökkenti a súrlódást és kiküszöböli a tengely horzsolását. pH 10 kompatibilitás megerősítve.

Eredmény: Nincs tengely bevágás. A csomagolás élettartama 3 hónapról több mint 12 hónapra nőtt. A pH 2-12 kompatibilitás igazolva az alkalmazáshoz.

Megjegyzés: Az esetek tényleges eredményei az alkalmazás körülményeitől függően változnak. Alkalmazás-specifikus javaslatokért forduljon hozzánk.

Műszaki előírások

Aramid/PTFE csomagolási tulajdonságok

Elérhető fokozatok

Minőségbiztosítás

Kiváló minőségű aramidszálak – Prémium aramidfonal vezető gyártóktól

PTFE impregnálás – Alapos kezelés PTFE diszperzióval a folyamatos kenés érdekében

Precíziós fonás – Interlock fonott szerkezet az egyenletes sűrűség és rugalmasság érdekében

Teljes nyomon követhetőség – Minden tétel nyomon követhető a nyersanyagtól a kész csomagolásig

Tesztelt teljesítmény – Az iparági szabványoknak megfelelő hőmérséklet-, nyomás- és sebességbesorolások

GYIK

K: Mikor használjam az Aramid/PTFE csomagolást?

V:Mikor kell használni: Csiszolóanyag, szennyezett folyadékok, nagy nyomás, bányászat, cellulóz és papír, szennyvíz.

Mikor NE használja: Tiszta vegyszerek (a PTFE jobb), élelmiszer/gyógyszer (a PTFE FDA-kompatibilis), +200°C feletti hőmérséklet (szén/grafit használata), 2 alatti vagy 12 feletti pH (pH-határok).

Főbb pH különbség: A PTFE csomagolás pH 0-14 univerzális. Az aramid/PTFE pH 2-12.

K: Aramid/PTFE vs. PTFE csomagolás, melyik takarít meg pénzt?

V: A PTFE csomagolás kevesebbe kerül előzetesen, és tiszta folyadékokon működik. De ha a hordozó koptató, néhány hetente cserélje ki, minden csere leállást, munkát és termeléskiesést jelent.

Aramid/PTFE csomagolás: 2-3-szor többe kerül előzetesen, de 5-10-szer tovább bírja a koptatószervizben. Egy csere tíz helyett. Az aramid/PTFE több mint egy év alatt pénzt takarít meg az alkatrészeken, a munkaerőn és az állásidőn.

Gyors szabály:

Tiszta folyadék = PTFE.

Szennyezett folyadék szilárd anyagokkal = Aramid/PTFE.

K: Melyek a korlátok és a leggyakoribb hibák?

V: Hőmérséklet: -180°C és +200°C között.

Nyomás: 30 bar-ig (forgó), 200 bar-ig (dugattyús).

Sebesség: 20 m/s-ig (forgó).

Kémiai: pH 2-12 – kerülje az erős oxidálószereket.

Két gyakori hiba:

(1) Túl puha tengely: az aramid szívós; ügyeljen arra, hogy a tengely keménysége ≥45 HRC legyen, vagy használjon tengelyhüvelyt.

(2) Túlhúzás: a túlzott összenyomás károsítja a tömítést és növeli a súrlódási hőt. Használjon nyomatékkulcsot. Kövesse telepítési útmutatónkat.
