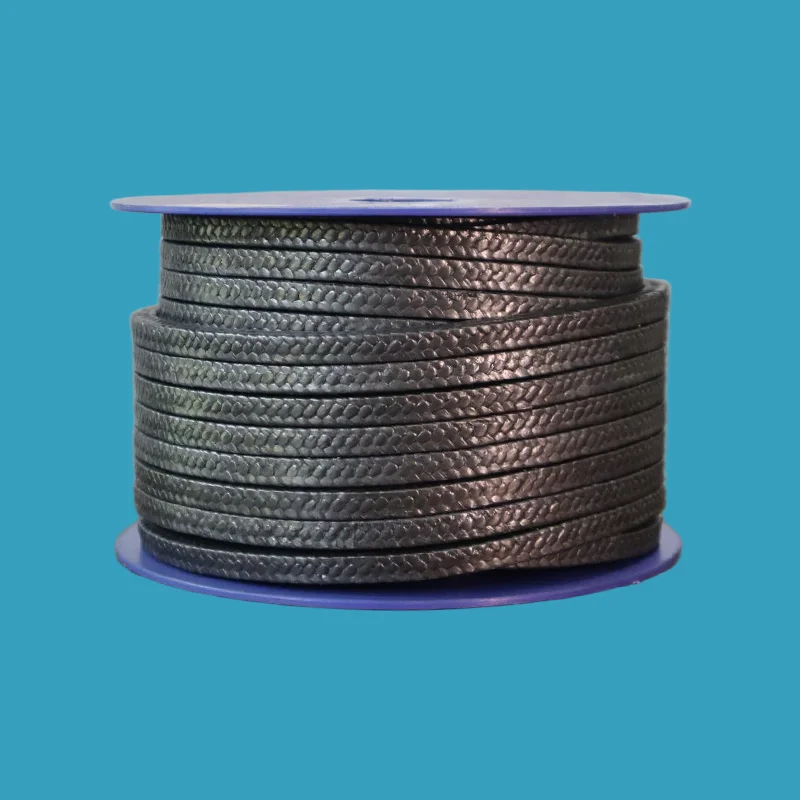

Szénszálas fonott csomagolás

A Taifno a szénszálas fonott csomagolóanyagok professzionális és megbízható gyártója. Ezt a nagy teljesítményű terméket nehéz üzemi körülményekre tervezték, -240°C és +350°C közötti hőmérséklet-tartományban és 200 bar nyomásig; a 0-14 pH tartományban (az erős oxidálószerek kivételével) sokféle vegyi közegnek ellenáll.

Mi az a szénszálas csomagolás?

A Carbon Fiber Braided Packing nagy szilárdságú szénszálakból (poliakrilnitril alapú, 90% feletti széntartalommal) van fonva, és PTFE diszperzióval és grafit kenőanyagokkal van impregnálva.

A szénszálak kivételes szakítószilárdságot, hővezető képességet és méretstabilitást biztosítanak. A PTFE/grafit impregnálás csökkenti a súrlódást, megakadályozza a tengely bemaródását, és növeli a vegyszerállóságot.

Hogyan működik:

Szénszálak: szilárdságot, hővezető képességet (eloszlatja a súrlódási hőt) és kémiai stabilitást biztosítanak magas hőmérsékleten

PTFE/grafit impregnálás: Csökkenti a súrlódást, megakadályozza a tengely bekarcolódását és fokozza a vegyszerállóságot

Interlock fonat: Rugalmasságot, egyenletes tengelyérintkezést és megbízható tömítést biztosít nyomás alatt

Miért válassza a szénszálas csomagolást?

Középút: ahol mások kudarcot vallanak

Összehasonlítási és kiválasztási útmutató

Szénszál vs PTFE vs grafit vs aramid/PTFE

Gyors kiválasztási útmutató

Elsődleges alkalmazások

Valós alkalmazások

1. esettanulmány: Finomítói forróolaj-szivattyú – 3x hosszabb élettartam

Ügyfél: Nagy finomító cég, amely 280°C-on forró olajat kezel

Kihívás: A PTFE-csomagolást 4-6 havonta cserélték. Az üzemi hőmérséklet 280°C volt – a PTFE folyamatos üzemi határértéke felett. A csomagolás meglágyult és extrudált, ami szivárgásokat és gyakori leállásokat okozott.

Megoldás: Telepített szénszálas tömítés PTFE/grafit impregnálással. Magas hővezető képességű disszipált súrlódási hő. A szénszálak megőrizték szilárdságát 280 °C-on.

Eredmény: A csomagolás több mint 18 hónapig tartott – 3x tovább. Nulla szivárgás. A karbantartási intervallumok hónapokról évekre bővültek.

Éves költségmegtakarítás: 12 000 USD szivattyúnként.

2. esettanulmány: Vegyi üzem – pH 0-14 Kompatibilitás

Ügyfél: Vegyi üzem, amely több vegyszert szivattyúz a teljes pH-tartományban

Kihívás: Egyik nap sav, a másik nap maró. A PTFE tömítés kémiailag működött, de nem bírta a nagy sebességnél keletkező hőt. Savakban oxidált grafittömítés.

Megoldás: Szénszálas csomagolás pH 0-14 vegyszerállósággal és magas hővezető képességgel. Kezelte a vegyszereket és a hőt is.

Eredmény: A csomagolás minden vegyipari szolgáltatásban megbízhatóan zajlott. A hőleadás kiküszöbölte a tengely horzsolását. 12 hónapig nincs csere.

Megjegyzés: Az esetek tényleges eredményei az alkalmazás körülményeitől függően változnak. Alkalmazás-specifikus javaslatokért forduljon hozzánk.

Műszaki előírások

A szénszálas csomagolás tulajdonságai

Elérhető fokozatok

Minőségbiztosítás

Kiváló minőségű szénszál – Prémium szénszálas fonal vezető gyártóktól

PTFE/grafit impregnálás – Alapos kezelés a folyamatos kenés és vegyszerállóság érdekében

Precíziós fonás – Interlock fonott szerkezet az egyenletes sűrűség és rugalmasság érdekében

Teljes nyomon követhetőség – Minden tétel nyomon követhető a nyersanyagtól a kész csomagolásig

Tesztelt teljesítmény – Az iparági szabványoknak megfelelő hőmérséklet-, nyomás- és sebességbesorolások

GYIK

K: Mikor kell használni a szénszálas fonott csomagolást?

V: Használja, ha olyan csomagolásra van szüksége, amely együtt kezeli a hőt, a nyomást és a vegyszereket, a középút, ahol a PTFE meghibásodik (+260 °C felett), és a grafit túlzottan fogy (+350 °C alatt).

Használata: +260°C és +350°C között, nagy sebesség (akár 25 m/s), nagynyomású, forró olajok, 0-14 pH-jú vegyszerek.

Mikor NEM használja: Erős oxidálószerek magas hőmérsékleten (salétromsav, klór), a szén oxidálódik.

+200°C alatt vegyszertisztítás, a PTFE olcsóbb.

Extrém hőség +350°C felett, a grafit jobb.

Élelmiszer/gyógyszer, a PTFE FDA-kompatibilis, a szén nem.

K: Szénszál vs PTFE vs grafit, melyik takarít meg pénzt?

V: A PTFE a legolcsóbb előre, de +200°C felett meghibásodik. A grafit költsége a legtöbb, és elbírja a +650°C-ot is, de ha a szolgáltatása +350°C alatt van, akkor túlfizet a nem szükséges képességért.

A szénszál az édes pont: Előre magasabb, mint a PTFE, alacsonyabb, mint a grafit, de lefedi a kemény középső tartományt, ahol a PTFE meghibásodik, és nincs szükség a grafitra.

Gyors szabály:

+200°C alatt tisztítsa meg a hordozót → PTFE.

+260°C - +350°C, vegyszerek, nagy sebesség → Szénszál.

+350°C felett gőz → Grafit.

K: Melyek a korlátok és a leggyakoribb hibák?

V: Hőmérséklet: -240°C és +350°C között.

Nyomás: 30 bar-ig (forgó), 200 bar-ig (dugattyús/statikus).

Sebesség: 25 m/s-ig (forgó).

Kémiai: pH 0-14, kivéve a magas hőmérsékleten erős oxidálószereket (salétromsav, klór), amelyek megtámadják a szenet.

Három gyakori hiba:

(1) Szénszál használata erős oxidálószerekben: a szén oxidálódik. Használjon helyette PTFE-t vagy grafitot.

(2) Túlhúzás: a túlzott összenyomás károsítja a tömítést és növeli a súrlódási hőt. Használjon nyomatékkulcsot.

(3) Túl puha tengely: a szénszál szívós; ügyeljen arra, hogy a tengely keménysége ≥45 HRC legyen, vagy használjon tengelyhüvelyt.
