A PTFE lapos és öntött lemeztermékeket a vegyiparban, a mechanikában és az elektromos iparban használják. Ha professzionális gyártót és beszállítót keres ezekhez a termékekhez, válassza a Taifno-t, és mi egyállomásos szolgáltatásokat kínálunk.
PTFE húzott lap: Forgó vágással (kivágással) gyártják öntött PTFE tuskóból szinterezés után. Vékony, precíz, nagy szélesség, kiváló felületkezelés. Akkor válassza, ha vékony (0,3-10 mm) lapokra van szüksége szűk vastagságtűréssel (±0,02 mm), nagy szélességgel (2700 mm-ig) és sima felülettel. Ideális tömítésekhez, bélésekhez, szalagokhoz és elektromos szigetelésekhez.

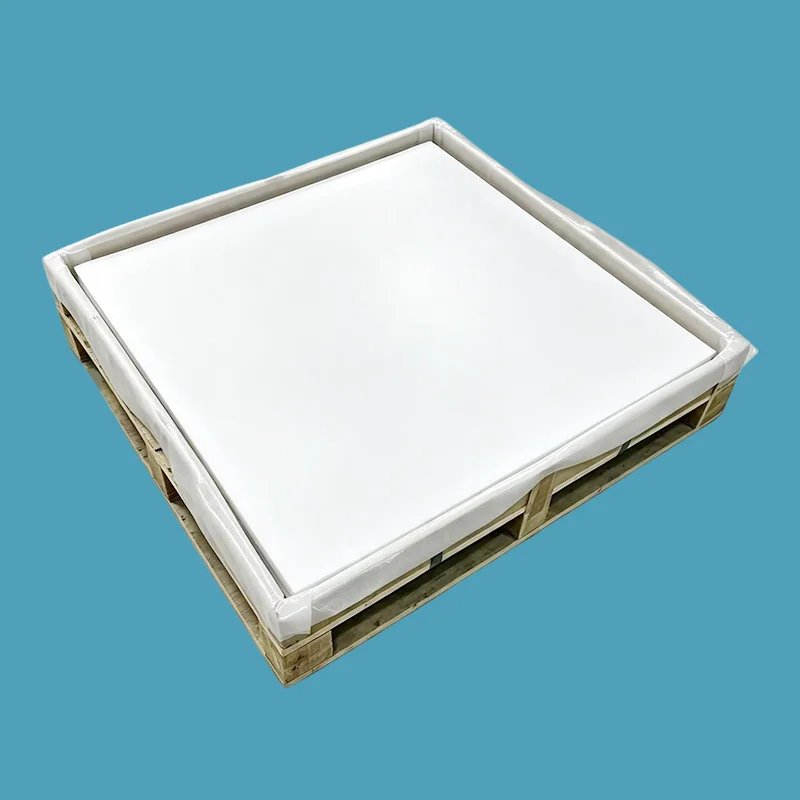

PTFE öntött lap: A PTFE gyanta présformázásával, majd szinterezésével készül. Vastag, erős, kiváló mechanikai tulajdonságokkal. Akkor válassza, ha vastag lemezekre (4-200 mm) van szüksége szerkezeti részek, csapágybetétek, szelepülékek és anyagintegritást igénylő alkatrészek megmunkálásához.
Az alapvető különbség a hasított és a fröccsöntött PTFE lemezek között a gyártási folyamatban rejlik.
A PTFE gyanta hengeres tuskóvá tömörítésével, szinterezésével, majd a tuskó vékony lemezekre történő forgóvágásával (kivágásával) készül.
Vékony lemezeket készít, kiváló felületminőséggel és szűk vastagságtűréssel
Nagy szélességben 2700 mm-ig kapható
PTFE gyanta nyomás alatti lapos formába préselésével, majd szinterezéssel készül
Vastag, sűrű, nagy mechanikai integritású lapokat készít
Töltött minőségek (üveg, szén, grafit, MoS₂, bronz) elsősorban öntött lemez formájában kaphatók
|
Ingatlan |
Érték |
|
Vastagsági tartomány |
0,3–10 mm (30 mm-ig elérhető) |
|
Szélesség tartomány |
2700 mm-ig (vékony idomokhoz) |
|
Vastagság tolerancia |
±0,02 mm - ± 0,30 mm (szűk tűrés) |
|
Felületi kidolgozás |
Kiváló – sima, egységes |
|
Szakítószilárdság |
≥20 MPa |
|
Legjobb For |
Tömítések, betétek, szalagok, elektromos szigetelés |
Precíziós vastagság: ideális szűk vastagsági tűréseket igénylő alkalmazásokhoz
Nagy szélesség: akár 2700 mm széles, alkalmas nagy karimás tömítésekhez
Sima felület: kiváló felületkezelés, használatra kész
Rugalmas: vékony méretekhez tekercsben szállítható
|
Ingatlan |
Érték |
|
Vastagsági tartomány |
4 mm – 200 mm (normál 100 mm-ig) |
|
Szélesség × Hosszúság |
2000×2000 mm-ig |
|
Vastagság tolerancia |
±0,30 mm – ±1,0 mm (kevésbé pontos) |
|
Felületi kidolgozás |
Jó – enyhe felületi egyenetlenségek lehetnek |
|
Szakítószilárdság |
30-40 MPa |
|
Legjobb For |
Csapágybetétek, szelepülések, tömítések, szerkezeti elemek |
Vastag állomány: ideális egyedi alkatrészek megmunkálásához
Sűrű szerkezet: kiváló mechanikai szilárdság
Szerkezeti integritás: alkalmas teherhordó alkalmazásokhoz
Töltött minőségek kaphatók: üveg, szén, grafit, MoS₂, bronz a jobb tulajdonságok érdekében
|
Funkció |
Áthúzott lap |
Öntött lap |
|
Vastagsági tartomány |
0,3–10 mm (30 mm-ig) |
4-200 mm |
|
Szélesség tartomány |
2700 mm-ig |
2000×2000 mm-ig |
|
Vastagság tolerancia |
Nagyon szoros (±0,02-0,30 mm) |
Lazább (±0,30-1,0 mm) |
|
Felületi kidolgozás |
Kiváló – sima |
Jó – megmunkálásra szorulhat |
|
Mechanikai szilárdság |
Mérsékelt – vékony alkalmazásokhoz alkalmas |
Magasabb - sűrű, erős szerkezet |
|
Rugalmasság |
Vékony idomokhoz tekerhető |
Merev – csak lapos formában |
|
Kitöltött osztályzatok |
Korlátozott |
Üveg, szén, grafit, MoS₂, bronz |
|
Legjobb For |
Tömítések, betétek, szalagok, elektromos szigetelés |
Szerkezeti alkatrészek, csapágybetétek, szelepülések, vastag tömítések |
|
Ha a jelentkezésed... |
Válassz... |
Miért |
|
Vékony tömítések (0,5-3 mm) |
Áthúzott lap |
Szoros tűrés, sima felület, egyenletes vastagság |
|
Nagy karimás tömítések |
Áthúzott lap |
Széles szélesség elérhető – kevesebb varrás |
|
Elektromos szigetelő szalag |
Áthúzott lap |
Vékony mérők, tekercsek, kiváló dielektromos tulajdonságok |
|
Vegyi tartálybetétek |
Áthúzott lap |
Vékony, hajlékony, széles lapok |
|
Csapágybetétek, híd csúszó alkatrészek |
Öntött lap |
Vastag, erős, sűrű szerkezet |
|
Egyedi megmunkálású alkatrészek |
Öntött lap |
Vastag anyag CNC esztergáláshoz/maráshoz |
|
Szelepülések, dugattyúgyűrűk |
Öntött lap |
Anyagi integritás, szilárdság |
|
Töltött PTFE minőségek (üveg, szén, bronz) |
Öntött lap |
A töltőanyag diszperziója jobb a fröccsöntött minőségekben |
|
Ipar |
Alkalmazás |
Előnyben részesített típus |
|
Vegyi feldolgozás |
Csőkarima tömítések, szivattyútömítések, tartálybetétek |
Lapozott (vékony), öntött (vastag) |
|
Gépészet |
Csapágybetétek, csúszósínek, kopószalagok |
Öntött |
|
Elektromos és elektronikai |
Szigetelőszalag, kondenzátorfóliák, huzalburkolat |
Skived |
|
Híd és építés |
Szerkezeti csúszócsapágyak, dilatációs hézagok |
Öntött |
|
Élelmiszer és gyógyszerészet |
FDA-kompatibilis tömítések, egészségügyi tömítések |
Skived (FDA fokozat) |
|
Félvezető |
Ultratiszta vegyszerelosztó betétek |
Skived |
|
Paraméter |
Érték |
|
Folyamatos üzemi hőmérséklet |
-180°C és +200°C között |
|
Olvadáspont |
327 °C |
|
Sűrűség |
2,10–2,30 g/cm³ |
|
Szakítószilárdság |
20-40 MPa (minőségtől függően) |
|
Szakadási nyúlás |
≥250% |
|
Súrlódási tényező |
0,04 - 0,20 |
|
Dielektromos szilárdság |
≥10 KV/mm |
|
Vízfelvétel |
<0,01% |
|
pH-tartomány |
0-14 univerzális vegyszerállóság |
|
Szín |
Fehér (szűz), egyedi színek kitöltött osztályokhoz |
|
FDA-kompatibilis |
Igen (szűz fokozat) |
|
Vastagság (mm) |
szélesség (mm) |
Megjegyzések |
|
0,1 - 0,4 |
1500 mm-ig |
— |
|
0,5 - 8,0 |
2700 mm-ig |
— |
|
8,0 - 10,0 |
2700 mm-ig |
— |
|
0,3 - 10,0 |
1000-2000 mm |
— |
|
Vastagság (mm) |
Méret (mm) |
Megjegyzések |
|
2-100 |
1000×1000, 1200×1200, 1500×1500, 2000×2000 |
— |
|
4-200 |
1000×1200 |
— |
|
Egyedi méretek |
Kérésre elérhető |
— |
100% szűz PTFE gyanta – nincs újraköszörülés, nincs újrahasznosított anyag
Teljes nyomon követhetőség – anyagtanúsítványok kérésre elérhetők
Precíziós gyártás – szűk vastagsági tűréshatárok a felhúzott lapokhoz
FDA-kompatibilis minőségek állnak rendelkezésre – a szűz PTFE megfelel az FDA követelményeinek
Elérhető töltött minőségek – üveg, szén, grafit, MoS₂, bronz
Nagy méretek – akár 2700 mm széles ívelt lapok, akár 2000 × 2000 mm-es öntött lapok
Átfutási idő — szabványos méretek raktáron (24-48 óra); egyedi méretek 5-15 nap
A kínai Fujianban működő petrolkémiai vállalat visszatérő tömítési problémákkal szembesült a hőcserélő karimás rendszerében, amely zord körülmények között, 2,5 MPa nyomáson és 180 °C hőmérsékleten működött. Az eredeti gumi tömítések felgyorsult öregedését, duzzadását és teljesítményromlását tapasztalták a kémiai közegnek való folyamatos kitettség és a magas hőmérséklet miatt, ami gyakori tömítéscserét, megnövekedett karbantartási költségeket és potenciális gyártási megszakításokat eredményezett.
A tömítés megbízhatóságának javítása érdekében a cég a hagyományos gumitömítéseket precíziósan vágott, öntött PTFE lemezekből gyártott tömítésekre cserélte. A PTFE kiváló vegyszerállóságot, kiemelkedő hőmérséklet-stabilitást, alacsony súrlódási tulajdonságokat és hosszú távú tömítési teljesítményt kínál, így alkalmas az igényes petrolkémiai alkalmazásokhoz. Az öntött PTFE lemez egyenletes anyagsűrűséget, jó méretstabilitást és megbízható ellenállást biztosított a korrozív technológiai közegekkel szemben.
A megvalósítás után a PTFE öntött lapra vágott tömítések stabil tömítési teljesítményt tartottak fenn folyamatos működés mellett 2,5 MPa-on és 180 °C-on. A korábbi gumitömítési megoldáshoz képest az élettartam körülbelül 3 hónapról több mint 2 évre nőtt, jelentősen csökkentve a karbantartási gyakoriságot és javítva a berendezések működési megbízhatóságát.
● Alkalmazási berendezések: Petrolkémiai hőcserélő karimás rendszer
● Működési feltételek: 2,5 MPa nyomás / 180°C hőmérséklet
● Eredeti megoldás: Gumi tömítés
● Cseremegoldás: Öntött PTFE lemezből vágott tömítés
● Élettartam javítása: 3 hónapról több mint 2 évre meghosszabbítva
● Előnyök: Jobb vegyszerállóság, csökkentett karbantartási állásidő, alacsonyabb csereköltségek és fokozott tömítési megbízhatóság
Ez a tok bemutatja a PTFE öntött lemezek előnyeit a magas hőmérsékletű, kémiailag agresszív tömítési alkalmazásokban, tartós és megbízható alternatívát kínálva a petrolkémiai iparban használt hagyományos gumitömítő anyagokkal szemben.
V: A kivágott lapot egy öntött PTFE-tuskóból rotációsan vágják. Vékony lemezeket (0,3-10 mm) készít szűk vastagságtűréssel (±0,02 mm), sima felülettel és nagy szélességgel (2700 mm-ig).
Használja skived amikor: Vékony tömítésekre, bélésekre, elektromos szigetelőszalagra vagy nagy karimás tömítésekre van szüksége, amelyek pontos vastagságot igényelnek.
Az öntött lapot közvetlenül préseljük. Nagy szerkezeti integritású és mechanikai szilárdságú vastag lemezeket (4-200 mm) készít.
Használja öntött, amikor: Szüksége van csapágypárnákra, szelepülékekre, egyedi megmunkálású alkatrészekre vagy szerkezeti tömítési alkalmazásokra.
Gyors szabály:
Vékony, pontos, nagy szélességre van szüksége? Skived.
Vastag, erős, megmunkálható? Öntött.
Mindkettő ellenáll a -180°C és +200°C közötti és a pH 0-14 közötti vegyszerállóságnak.
V: Áthúzott lap: Vastagság 0,1-10 mm (30 mm-ig vastagabb is elérhető). 2700 mm-es szélességig. A vastagság tűréshatára ±0,02 mm vékony mérőeszközök esetén. Kiválóan alkalmas nagyméretű tömítésekhez, ahol a széles lemezek csökkentik a varratokat.
Öntött lap: vastagság 2-200 mm. 2000×2000 mm-es méretig. A vastagságtűrés kevésbé pontos (±0,3-1,0 mm), de az anyag integritása jobb. A töltött minőségek (üveg, szén, grafit, MoS₂, bronz) elsősorban öntött lemez formájában kaphatók a jobb mechanikai tulajdonságok érdekében.
Mindkét típust szabványos és egyedi méretben is szállítjuk. Konkrét méretre van szüksége? Árajánlatért küldje el specifikációját.
V: Hőmérséklet: -180°C és +200°C között folyamatos szervizelés.
Kémiai: pH 0-14 univerzális ellenállás, NEM kompatibilis olvadt alkálifémekkel vagy elemi fluorral.
Korlátozások: A PTFE puha, tartós terhelés hatására deformálódik (hideg áramlás / kúszás). A sikált lemez a gyártási folyamat miatt puhább, mint az öntött lap. Az öntött lemez mechanikai szilárdsága jobb.
Két gyakori hiba:
(1) Ha szegélyezett lemezt használnak szerkezeti vagy vastag alkalmazásokhoz, nincs vastagsága és mechanikai szilárdsága. Szerkezeti részekhez használjon öntött lapot.
(2) Ha vékony tömítésekhez öntött lapot használunk, amely szoros tűrést igényel, a vastagságtűrés lazább. A precíziós vékony felhordáshoz használjon kivágott lapot.
