A Virgin PTFE alacsony súrlódást kínál, de nincs hővezető képessége, és nagy sebességű vagy kenés nélküli dinamikus alkalmazásokban súrlódási hőt generálhat. Tartós terhelés alatt továbbra is kúszik és deformálódik.

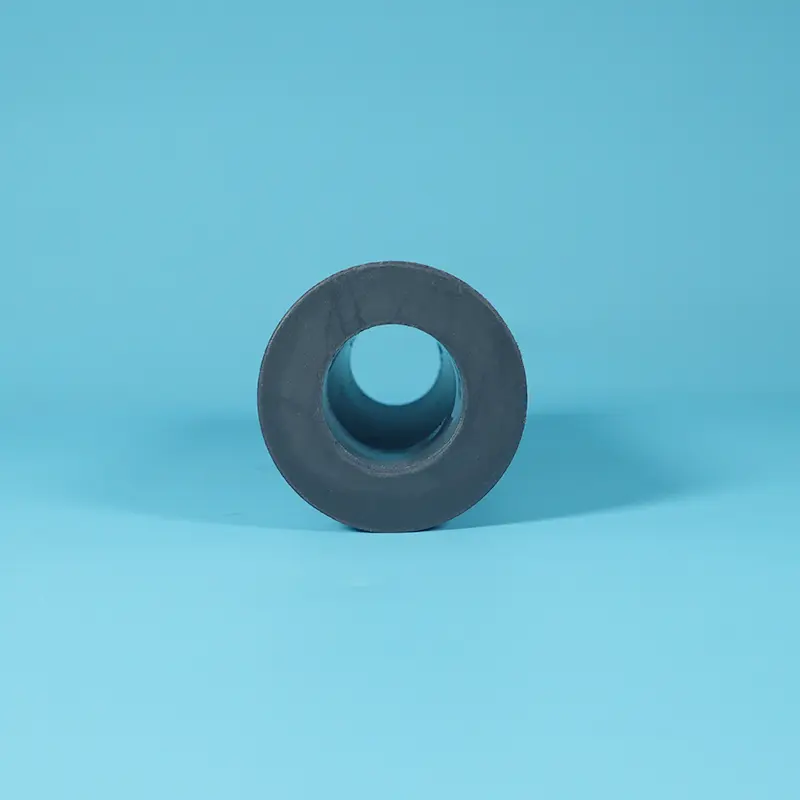

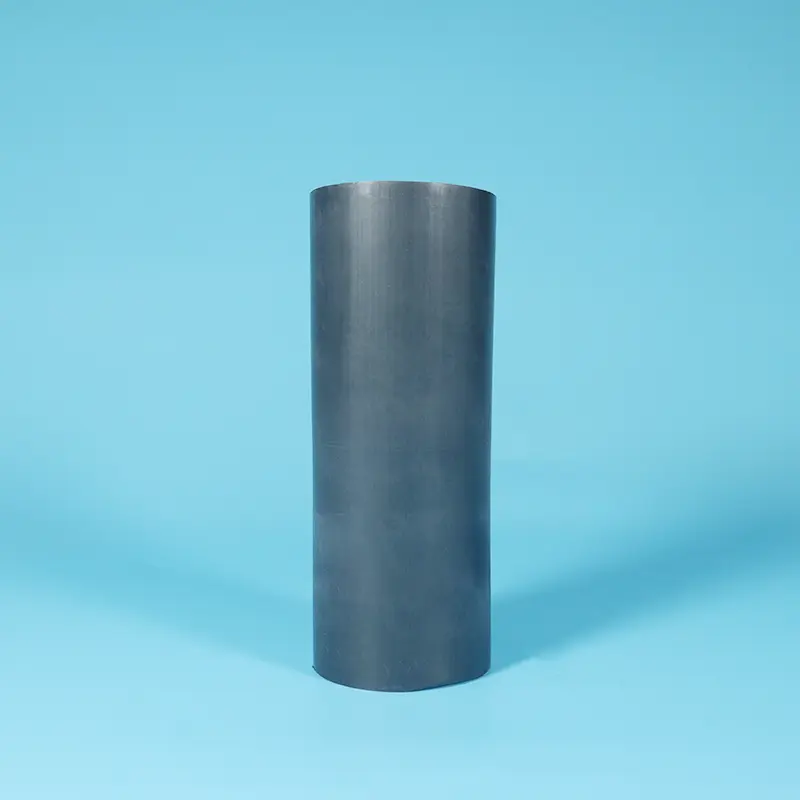

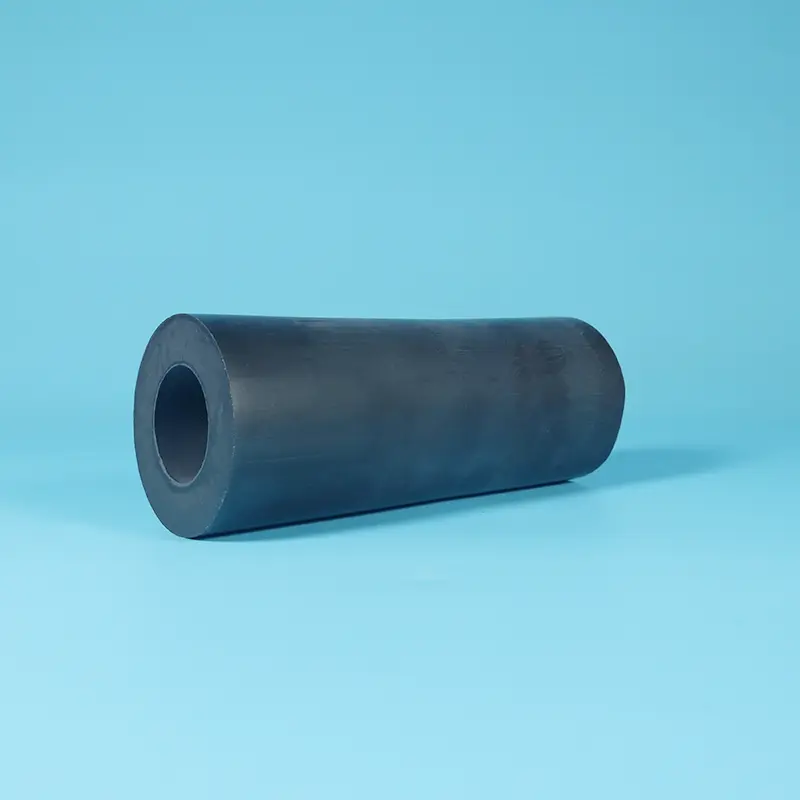

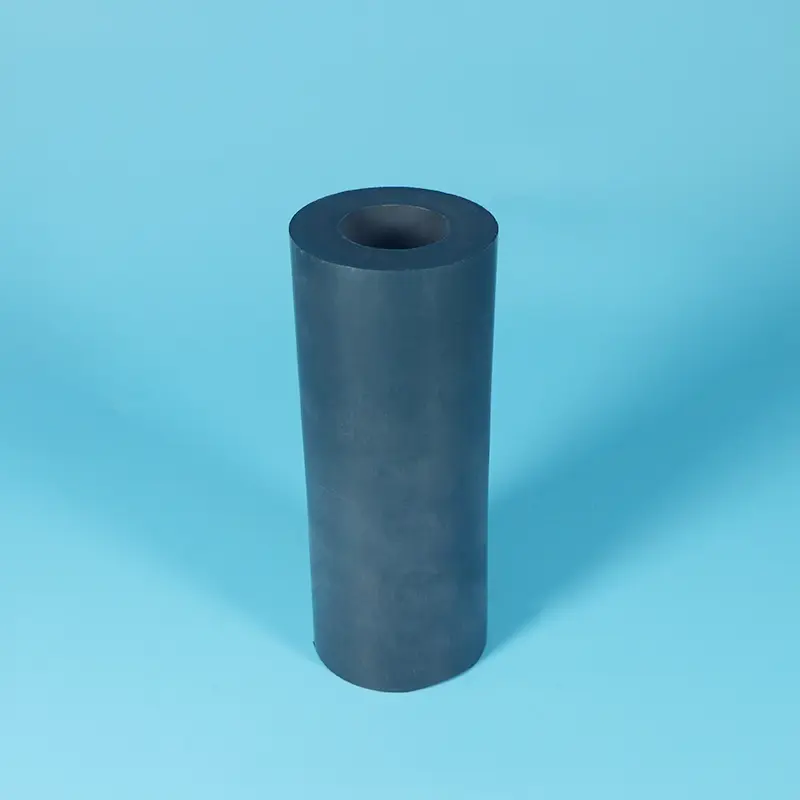

Ha megbízhatóbb megoldást szeretne kapni, választhat grafittal töltött PTFE csövet. Ez a Taifno professzionális gyár által kínált termék PTFE 15% grafit töltőanyaggal.
A grafit részecskék szilárd kenőanyagként működnek, 0,14-re csökkentik a súrlódási együtthatót, javítják a hővezetést a hőelvezetéshez, és növelik a kopásállóságot, miközben fenntartják a PTFE univerzális kémiai ellenállását.
Műszaki adatok: Hőmérséklet tartomány -180°C és +200°C között, szakítószilárdság 25-45 MPa, sűrűség 2,1-2,3 g/cm³.
A grafittal töltött PTFE csövet úgy állítják elő, hogy grafit töltőanyagot (általában 15 tömegszázalékot) adnak a PTFE gyantához kompaundálás útján, majd extrudálják vagy cső formába öntik.
A grafit részecskék önkenő hálózatot hoznak létre a PTFE mátrixon belül, javítva a hő- és elektromos vezetőképességet, miközben csökkentik a súrlódást és a kopást.
|
Folyamat |
Legjobb For |
Főbb jellemzők |
|
Extrudált cső |
Kisebb átmérők, egyenletes falvastagság, hosszú hosszúságok |
Konzisztens méretek |
|
Öntött cső |
Nagy átmérők, egyedi méretek, vastag falak |
15%-os grafittartalommal kapható |
|
Tartalom |
Legjobb For |
Legfontosabb előny |
|
15% grafit |
Szabványos grafittal töltött minőség |
Kiegyensúlyozott kenőképesség és erő |
|
Szén-Grafit keverék |
Nagy sebességű dinamikus alkalmazások |
Fokozott hővezető képesség + kopásállóság |
|
Ingatlan |
Érték |
Vizsgálati módszer |
|
Hőmérséklet tartomány |
-180°C és +200°C között |
ASTM D3418 |
|
Sűrűség |
2,1-2,3 g/cm³ |
ASTM D792 |
|
Szakítószilárdság |
25-45 MPa |
ASTM D638 |
|
Szakadási nyúlás |
>200% |
ASTM D638 |
|
Dinamikus súrlódási együttható |
0.14 |
ASTM D1894 |
|
Deformáció terhelés alatt |
≤7% (13,7 MPa, 24 óra) |
ASTM D621 |
|
Tartós deformáció |
≤5% (lazítás után) |
ASTM D621 |
|
Lineáris hőtágulás |
8-12 × 10-5/°C |
ASTM D696 |
|
Térfogat-ellenállás |
10⁶ Ω·cm |
ASTM D257 |
|
Keménység |
Part D 64+ |
ASTM D2240 |
|
Jellegzetes |
Haszon |
|
Önkenő |
A grafit szilárd kenőanyagként működik, súrlódási tényezője 0,14 |
|
Kiváló hővezető képesség |
A grafitháló hatékonyan elvezeti a súrlódási hőt |
|
Csökkentett kúszás |
Alacsonyabb terhelés alatti alakváltozás a szűz PTFE-hez képest |
|
Kopásállóság |
A grafit részecskék védő kenőréteget képeznek az illeszkedő felületeken |
|
Univerzális vegyszerállóság |
Megőrzi a PTFE pH 0-14 vegyszerállóságát |
|
Vezetőképes |
Térfogat-ellenállás 10⁶ Ω·cm, elvezeti a statikus elektromosságot |
|
Tapadásmentes |
Természetesen csúszós felület, a hordozó nem tapad |
A grafitrészecskék szilárd kenőanyag filmet biztosítanak az illeszkedő felületeken, a dinamikus súrlódási tényező akár 0,14 is.
Ideális szárazon futáshoz és olajmentes alkalmazásokhoz.
A grafithálózat hatékonyan vezeti el a súrlódási hőt, megakadályozva a hőmérséklet-emelkedést, amely károsíthatja a tömítéseket és az alkatrészeket a nagy sebességű dinamikus szolgáltatás során.
A grafiterősítés csökkenti a terhelés alatti alakváltozást, a deformáció ≤7% 13,7 MPa/24h mellett. Idővel megőrzi a méretstabilitást.
A grafit védő kenőréteget képez a csúszófelületek között, jelentősen meghosszabbítva az alkatrészek élettartamát dinamikus alkalmazásokban.
Megőrzi a PTFE pH 0-14 vegyszerállóságát, ellenáll az erős savaknak, erős lúgoknak és a legtöbb kémiai oldószernek.
A 10⁶ Ω·cm térfogat-ellenállás elektromos vezetőképességet biztosít, így alkalmas a statikus disszipációt igénylő alkalmazásokhoz.
|
Ipar |
Alkalmazás |
Miért grafittal töltött? |
|
Gépészet |
Csapágyak, perselyek, nyomóalátétek |
Önkenő, alacsony súrlódású |
|
Hidraulika és pneumatika |
Dugattyúgyűrűk, rúdtömítések, lovasgyűrűk |
Olajmentes működés, hosszú élettartam |
|
Vegyi feldolgozás |
Szelepülések, tömítések, mechanikus tömítések |
Vegyi ellenállás + kopásállóság |
|
Autóipar |
Önkenő perselyek, hüvelyes csapágyak |
Nagy sebesség, nagy terhelés |
|
Áramtermelés |
Kompresszor gyűrűk, dinamikus tömítések |
Hőleadás + alacsony súrlódás |
|
Elektromos berendezések |
Antisztatikus alkatrészek |
Vezetőképes, elvezeti a statikus elektromosságot |
Önkenő csapágyak és perselyek nagy sebességű gépekhez
Dugattyúgyűrűk és vezetőgyűrűk olajmentes kompresszorokhoz
Szelepülékek és tömítések vegyi feldolgozó berendezésekben
Rúdtömítések hidraulikus hengerekhez
Nyomóalátétek és kopógyűrűk
Antisztatikus alkatrészek elektromos berendezésekhez
Hőcserélő csövek (PTFE grafitcső hőcserélő berendezés)
|
Funkció |
Szűz PTFE cső |
Grafittal töltött PTFE cső |
|
Önkenés |
Kiváló |
Kiváló, a grafit kenőfilmet biztosít |
|
Súrlódási tényező |
0,04-0,10 |
0,14 (dinamikus) |
|
Hővezetőképesség |
Alacsony |
Jó, grafitháló elvezeti a hőt |
|
Kúszásállóság |
Szegény |
Javított, deformáció ≤7% |
|
Kopásállóság |
Mérsékelt |
Jó, grafit kenőfólia |
|
Elektromos vezetőképesség |
Szigetelő |
Vezető (10⁶ Ω·cm) |
|
Vegyi ellenállás |
pH 0-14 |
pH 0-14 (megtartva) |
|
Keménység |
D part 50-55 |
Part D 64+ |
|
Szín |
Fehér |
Fekete / Sötétszürke |
|
Legjobb For |
Általános vegyszerszolgáltatás, statikus tömítés |
Dinamikus tömítés, nagy sebességű, olajmentes alkalmazások, hőelvezetés |
100% szűz PTFE gyanta:nincs utánköszörülés, nincs újrahasznosított anyag. Állandó minőség, tételről tételre
Prémium grafit töltőanyag:Egyenletes diszperzió az egyenletes kenési és termikus tulajdonságokért
Precíziós gyártás:Extrudált és fröccsöntött eljárások az egységes méretek érdekében
Teljes nyomon követhetőség:Anyagtanúsítvány kérésre elérhető
Egyedi méretek:Egyedi átmérők, hosszúságok és grafittartalom kérésre elérhető
Átfutási idő:Normál méretek raktáron (24-48 óra); egyedi méretek 5-15 nap
V: Válassza a grafittöltést, ha önkenésre van szüksége dinamikus alkalmazásokhoz, hőelvezetéshez és csökkentett kopáshoz.
A Virgin PTFE kiválóan alacsony súrlódású, de nincs hővezető képessége, és nagy sebességű üzemben súrlódási hőt képes felépíteni.
A grafittal töltött kenőfilmet képez, hatékonyan elvezeti a hőt, és jobb kúszásállóságot biztosít.
Válaszd a grafitos töltetet: Nagy sebességű dinamikus tömítés, olajmentes kompresszorok, csapágyas alkalmazások és minden olyan alkalmazás, amely hőelvezetést igényel.
Válassza a szűz PTFE-t: Statikus tömítés, tiszta vegyszerek, FDA alkalmazások és alacsony sebességű szolgáltatás.
V:Hőmérséklet: Folyamatos -180°C és +200°C között.
Nyomás: A cső kialakításától és alkalmazásától függően a grafittal töltött csövek alkalmasak közepes és nagy nyomású dinamikus kiszolgálásra.
Hővezetőképesség: A grafit töltőanyag hatékonyan elvezeti a súrlódási hőt.
Dinamikus súrlódási együttható: 0,14.
Kémiai: pH 0-14, NEM kompatibilis erős oxidálószerekkel (a grafit oxidálódhat).
Az alkalmazás feltételein alapuló konkrét adatokért adja meg a hőmérsékletet, a nyomást és a közeg típusát.
V: Igen. A grafittal töltött PTFE csövek térfogat-ellenállása 10⁶ Ω·cm, így elektromosan vezetőképesek, és alkalmasak olyan alkalmazásokhoz, ahol statikus elektromosság disszipációra van szükség, például elektromos berendezések antisztatikus alkatrészeihez és robbanásveszélyes környezetben.
A grafit részecskék egy vezető hálózatot hoznak létre a PTFE mátrixon belül, amely lehetővé teszi a statikus töltés biztonságos eloszlását.
