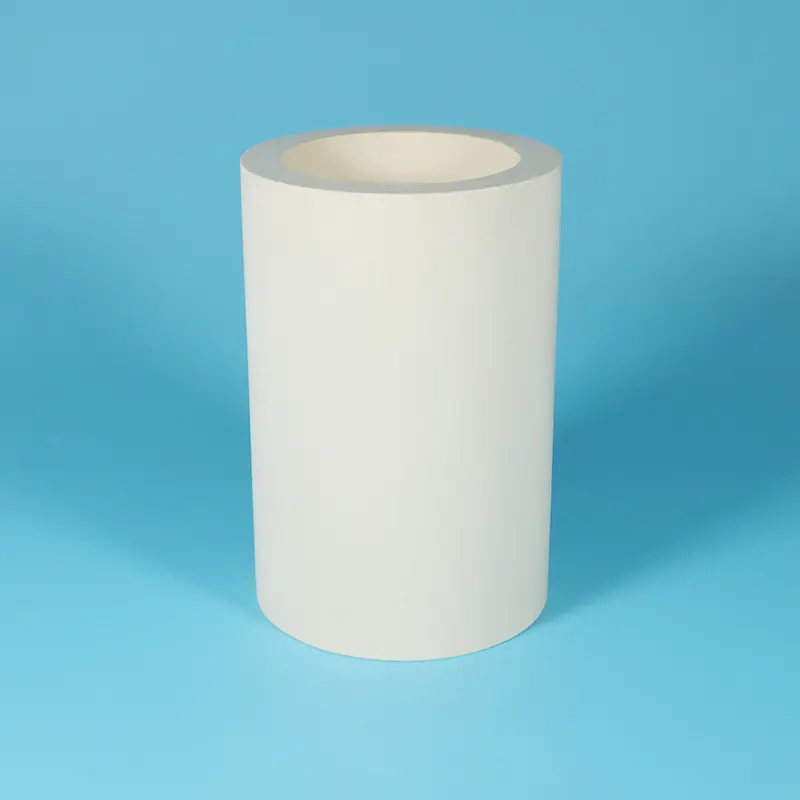

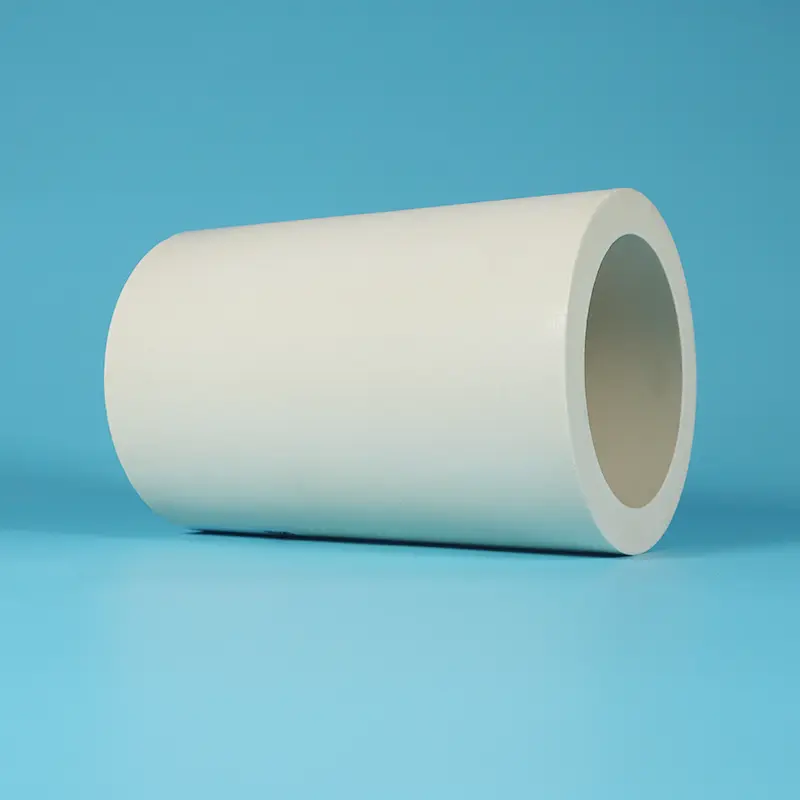

PEEK-bélelt PTFE kompozit cső

A PEEK-bélésű PTFE kompozit cső külső mátrixként egy PTFE-cső, amelynek belső falához PEEK (poliéter-éter-keton) bélés van ragasztva. Professzionális kínai gyárként a Taifno kínálja ezt a terméket.

A PEEK egy félkristályos, hőre lágyuló műszaki műanyag, amelynek üvegesedési átmeneti hőmérséklete 143°C, olvadáspontja 343°C, folyamatos üzemi hőmérséklete 250°C-ig. Kivételes hidrolízisállóságot (300°C-os nagynyomású gőznek ellenáll), vegyszerállóságot (csak tömény kénsavban oldódik), kiváló kopásállóságot és rendkívül alacsony súrlódási együtthatót kínál.

A PEEK bélés közvetlenül érintkezik a szállított közeggel, kopásállóságot és alacsony súrlódást biztosítva; a PTFE külső réteg védelmet nyújt a külső vegyi környezettel szemben, általános korrózióvédelmet kínálva.

Specifikáció: Teljes sűrűség 2,0-2,2 g/cm³, PEEK bélés keménysége Shore D 85-90, folyamatos üzemi hőmérséklet -100°C és +250°C között, PEEK súrlódási tényező 0,15-0,35 (önkenő), vegyszerállóság gyakorlatilag minden közegnek ellenáll (kivéve a tömény kénsavat).

Hogyan válasszunk:

PPL töltött PTFE cső → Homogén módosított anyag, magas hőmérséklet + korrózióállóság + önkenés

PEEK-bélésű PTFE kompozit cső → Kompozit szerkezet, belső réteg a kopásállóságért és az alacsony súrlódásért + külső réteg a vegyszerállóságért

Kiválasztási szabály: Erősen kopó vagy rendkívül alacsony súrlódású közeg a cső belsejében + vegyi korróziónak való kitettség a csövön kívül → PEEK-bélésű PTFE kompozit cső

Kompozit szerkezetek tervezése

PEEK Bélés

Kopásálló, alacsony súrlódású, nagy kapacitású folyadékkontaktus réteg

A PEEK (Polyether Ether Ketone) egy félkristályos hőre lágyuló műszaki műanyag, amely a tulajdonságok kivételes kombinációjáról híres:

① Rendkívül alacsony súrlódási együttható

Súrlódási tényező akár 0,15-0,35 (önkenő körülmények között)

A legtöbb műszaki műanyagnál felülmúlja, megközelíti a PTFE kenési teljesítményét

Ideális nagy sebességű, nagy nyíróerejű folyadékátvitelhez, csökkenti a nyomásesést és az energiaveszteséget

② Kiváló kopásállóság

A kopásállóság sokkal jobb, mint a PTFE és a PPL

Kivételes kopásállóságot tart fenn szilárd részecskéket tartalmazó nagy sebességű közegben is

Jelentősen meghosszabbítja a cső élettartamát, csökkenti a részecskeerózió okozta kopásszivárgást

③ Nagy terhelhetőség

Szakítószilárdság 90-100 MPa (messze meghaladja a PTFE 20-30 MPa értékét)

Flexural strength 165 MPa, flexural modulus 4.1 GPa

Deformáció nélkül ellenáll a nagynyomású folyadékütéseknek, alkalmas nagynyomású hidraulikus és folyadékátviteli rendszerekhez

④ Kiváló magas hőmérsékleti ellenállás

Üvegesedési hőmérséklet 143°C

Olvadáspont: 343 °C

Folyamatos üzemi hőmérséklet 250°C-ig (a PTFE 260°C-hoz hasonlítható)

Kivételes hidrolízisállóság, 300°C-os nagynyomású gőznek ellenáll lebomlás nélkül

⑤ Kiváló vegyszerállóság

Csak tömény kénsavban oldódik

Ellenáll az erős savaknak (híg kénsav, sósav, salétromsav), erős lúgoknak, szerves oldószereknek, olajoknak és szénhidrogéneknek

PTFE külső réteg korrózióvédelemmel kombinálva, kettős védőréteggel

PTFE külső réteg

Kémiai védőréteg és tapadásgátló réteg

A PTFE külső réteg a következőket nyújtja:

Kiváló vegyi korrózióállóság: pH 0-14, gyakorlatilag minden vegyszernek ellenáll

Tapadásmentes tulajdonságok: megakadályozza a külső szennyeződések tapadását, könnyen tisztítható

Elektromos szigetelés: kiváló dielektromos tulajdonságok

Megvédi a PEEK bélést a külső vegyi hatásoktól

A kompozit szerkezet szinergikus hatása

Ez a „belül erős, kívül ellenálló” kompozit szerkezet felülmúlja az egyes anyagok teljesítménybeli korlátait:

A PTFE cső nem megfelelő nyomáskapacitása → A PEEK bélés szerkezeti szilárdságot biztosít

A PEEK cső gyengébb vegyi ellenállása a PTFE-hez képest → A PTFE külső réteg korróziószigetelést biztosít

A Virgin PTFE belső fala érzékeny a részecskék eróziójára → A PEEK bélés ellenáll a kopásnak és az eróziónak

Műszaki előírások

A cső teljes teljesítménye

PEEK Liner Performance

PTFE külső réteg teljesítménye

Jegyzet: A fenti értékek tipikus laboratóriumi adatok. A tényleges teljesítmény a bélés vastagságának arányától, a kompozit eljárástól és az alkalmazás körülményeitől függően változhat. Egyedi bélésvastagság-arány kérésre elérhető.

Elérhető űrlapok

Miért válassza a PEEK-bélésű PTFE kompozit csövet?

1. Rendkívül alacsony belső falsúrlódás

A PEEK bélés súrlódási tényezője 0,15-0,35 (önkenő), sokkal alacsonyabb, mint a fémcső belső falai. Nagy viszkozitású vagy nagy sebességű közeg szállításakor a nyomásesés jelentősen csökken, és a szivattyúzási energiafogyasztás csökken. Ideális nagy távolságú folyadékszállításhoz és finom vegyi csővezetékekhez.

2. Ultra-nagy belső fal kopásállóság

Szilárd részecskéket, iszapokat, katalizátorokat és hasonló anyagokat tartalmazó csiszolóközeg szállítása során az eredeti PTFE cső belső falai könnyen kopnak az erózió miatt, ami szivárgáshoz és gyakori cseréhez vezet. A PEEK bélés kopásállósága sokkal jobb, mint a PTFE, jelentősen meghosszabbítja a cső élettartamát, és csökkenti a karbantartási és csere gyakoriságot.

3. A PTFE külső réteg teljes körű vegyi védelmet biztosít

A PTFE külső réteg ellenáll az erős savaknak, erős lúgoknak és szerves oldószereknek, teljes pH 0-14 fedés. Még akkor is, ha a cső külső része korrozív vegyi környezetnek van kitéve (például savköd vagy vegyi fröccsenés), a PTFE külső réteg hatékony védelmet nyújt, megvédve a PEEK bélést a külső támadásoktól.

Megakadályozza azt is, hogy a külső szennyeződések behatoljanak és szennyezzék a belső közeget.

4. Permeációgátló teljesítmény

A PEEK kiváló permeációgátló tulajdonságokkal rendelkezik, hatékonyan blokkolja a gáz- és folyadékpermeációt. A PTFE külső réteg alacsony permeabilitásával kombinálva a kompozit cső általános permeációgátló teljesítménye meghaladja a szűz PTFE csövekét. Ideális nagy tisztaságú közegekhez, illékony vegyszerekhez és gázszállításhoz.

5. Magas hőmérsékletű és nagynyomású stabilitás

A PEEK bélés 250°C-os folyamatos üzemi hőmérsékletnek és nagynyomású ütéseknek ellenáll, míg a PTFE külső réteg 260°C-ot. A kompozit cső ellenáll a deformációnak, a rétegvesztésnek és a leválásnak magas hőmérsékleten és nagy nyomáson, így messze felülmúlja a szűz PTFE csövek kúszási és nyomáskorlátait.

6. Sima belső felület

A PEEK bélés sima felülete ellenáll a közeg tapadásának, javítva a CIP (Clean-in-Place) és SIP (Sterilize-in-Place) hatékonyságát.

Alkalmas gyógyszer-, élelmiszer-, nagy tisztaságú vegyiparban és más szigorú tisztasági követelményeket támasztó iparágakban.

PEEK-bélelt PTFE kompozit cső és más PTFE-alapú csövek

Gyors kiválasztási szabályok:

Részecskés vagy nagy sebességű közeg belül + kémiai korrózió kívül + alacsony súrlódású belső fal szükséges → PEEK bélésű PTFE kompozit cső

Részecskementes közeg belül + csak korrózióállóság → Virgin PTFE cső (alacsonyabb költség)

Tömítések/csapágyak (nem csövek) + magas hőmérséklet + korrózió → PPL töltött cső

Mechanikus tömítések (nem csövek) + nagy terhelés + nincs korrózió → Bronz+MoS₂ töltött cső

Alkalmazások

Kémiai kompatibilitás

PEEK Liner kémiai kompatibilitás

PTFE külső réteg kémiai kompatibilitása

Általános következtetés

A PEEK-bélésű PTFE kompozit csövek kémiai kompatibilitása lefedi az ipari közegek túlnyomó részét. Az egyetlen jelentős kivétel a tömény kénsav (a PEEK nem ellenálló), ha tömény kénsav átvitelre van szükség, fontolja meg a szűz PTFE vagy PPL töltésű csöveket.

Külső környezetben a PTFE külső réteg gyakorlatilag minden kémiai korróziónak ellenáll, lehetővé téve a kompozit cső közvetlen föld alá temetését vagy vegyi fröccsenő környezetnek kitéve.

Minőségbiztosítás

100% Virgin PTFE és PEEK gyanták:nincs újrahasznosított anyag, nincs utánköszörülés

Kiváló minőségű PEEK bélés:import vagy hazai kiváló minőségű PEEK alapanyagok kaphatók

Speciális összetett folyamat:erős kötés a bélés és a külső réteg között – nincs rétegvesztés, nincs hámlás

Testreszabható bélésvastagság:nyomás-, kopás- és költségkövetelményekre szabva

Teljes nyomon követhetőség:anyagbizonyítványok kérésre rendelkezésre állnak

Precíziós méretszabályozás:a szűk ID/OD tűrések biztosítják a telepítési kompatibilitást

Átfutási idő:standard méretek raktáron (48-72 óra); egyedi méretek 7-15 nap

GYIK

K: Mi a különbség a PEEK-bélésű PTFE kompozit cső és a PPL-vel töltött PTFE cső között? Melyiket válasszam?

V: A legfontosabb különbségek a termék formája és az alkalmazási forgatókönyv.

Gyors kiválasztási szabályok:

Részecskés közegek, iszapok, nagy sebességű folyadékok szállítása csöveken keresztül → PEEK Lined Composite Tube

Szeleptömítések, dugattyúgyűrűk, vezetőgyűrűk (nem csövek) → PPL töltött cső (magasabb hőmérséklet)

Rendkívül nagy kopás a csövön belül + kémiai korrózió kívül → PEEK Lined Composite Tube

A lényeg: A PEEK bélésű kompozit csövet "csövekre" tervezték, kifejezetten a belső falak kopása és a súrlódási problémák kezelésére a folyadékszállítás során.

A PPL töltött csövet "tömítésekhez" tervezték, kifejezetten magas hőmérsékletű + korrozív tömítési és önkenő alkalmazásokhoz.

K: Milyen nyomást tud ellenállni a PEEK bélésű PTFE kompozit cső? Leválódik vagy hámlik?

V: A PEEK bélésű PTFE kompozit csövek nyomáskapacitása a bélés vastagságától és a kompozit folyamat minőségétől függ.

Szabványos specifikációk: Ellenáll a közepes és nagy nyomású folyadékátvitelnek (a pontos nyomás az átmérőtől, a falvastagságtól és a bélés vastagságától függ, az értékeléshez forduljon hozzánk működési paramétereivel kapcsolatban)

Delaminációgátló kialakítás: Speciális kompozit eljárásokat alkalmazunk, amelyek kémiai kötést és mechanikai reteszelést hoznak létre a PEEK/PTFE interfészen, a kötési szilárdság messze meghaladja a szokásos fizikai laminálást

Hőtágulási illesztés: A PEEK és a PTFE hasonló hőtágulási együtthatókkal rendelkezik (PEEK ~4,7×10⁻⁵/°C, PTFE ~10-12×10⁻⁵/°C), minimálisra csökkentve az eltérő hőtágulásból eredő delaminációs kockázatot a hőmérséklet-tartományban

Ajánlott működési tartomány: Normál körülmények között -100°C és +250°C között folyamatos üzemben nincs rétegvesztés vagy hámlás

Ajánlás: Extrém nagy nyomású vagy súlyos termikus ciklusok esetén kérjük, adjon meg részletes paramétereket, csapatunk egyedi értékeléseket és folyamatoptimalizálást tud végezni.

K: Milyen vastag lehet a PEEK bélés? A vastagabb bélés mindig jobb?

V: A PEEK bélés vastagsága általában 0,5-3,0 mm. Az optimális vastagság a következő tényezőktől függ:

Tervezési filozófia: A kompozit cső nem "minél vastagabb, annál jobb". A bélés túlzott vastagsága növeli a fal merevségét, csökkenti a rugalmasságot és növeli a költségeket (a PEEK sokkal drágább, mint a PTFE).

A kompozit szerkezet célja a "belső és külső anyagtulajdonságok optimális kombinációja", a bélésnek csak a kopásállósági és az alacsony súrlódási követelményeket kell kielégítenie, míg a külső réteg szerkezeti alátámasztást és vegyi védelmet biztosít.

A vastagságot meghatározó tényezők:

Közeg koptatóképessége (részecskekoncentráció, áramlási sebesség)

A rendszer üzemi nyomása

Cső átmérője

Hőmérséklet követelmények

Ajánlás: Adja meg sajátos működési feltételeit (közegtípus, részecsketartalom, áramlási sebesség, nyomás, hőmérséklet), csapatunk az optimális bélésvastagságú megoldást ajánlja, hogy megfeleljen a teljesítménykövetelményeknek, miközben segít a költségek szabályozásában.

K: Mekkora a PEEK-bélésű kompozit cső belső falának súrlódási tényezője? Mennyivel csökkentheti a nyomásesést?

V: A PEEK bélés súrlódási tényezője 0,15-0,35 (önkenő körülmények között).

Nyomásesés összehasonlítása (mérnöki becslés):

Ugyanazon átmérőn és áramlási sebesség mellett a PEEK bélés súrlódási ellenállási együtthatója lényegesen alacsonyabb, mint a rozsdamentes acél és szénacél csövek (az acél súrlódási együtthatója körülbelül 0,5-0,8)

A szűz PTFE csövekhez (súrlódási tényező 0,04-0,10) képest a PEEK bélés valamivel magasabb súrlódási tényezővel rendelkezik, de a PEEK előnye a kopásállóságban és a nyomáskapacitásban rejlik, a nagy kopásállóságú közegátvitelben a PTFE csőfalakon az eróziótól gyorsan barázdák képződnek, a felületi érdesség drámaian megnő, a tényleges nyomásesés pedig gyorsan emelkedik. A PEEK bélés hosszú távon megőrzi a sima felületet, így stabilabb és alacsonyabb nyomásesést biztosít a teljes életciklus alatt

Ajánlás: A nagy távolságú átvitelnél vagy nagy sebességű alkalmazásoknál a PEEK bélés hosszú távú nyomásesési előnye különösen jelentős – jelentősen csökkenti a szivattyúzási energiaköltségeket.

K: Használhatók-e a PEEK-bélésű kompozit csövek koncentrált kénsav átvitelére?

V: ❌ Nem.

A PEEK csak tömény kénsavban oldódik, tömény kénsavban gyorsan feloldódik és tönkremegy. Míg a PTFE külső réteg ellenáll a koncentrált kénsavnak, a PEEK bélés közvetlenül érintkezik a közeggel, és nem képes ellenállni a koncentrált kénsav korróziójának.

Alternatívák:

Tömény kénsav átvitel → Válassza a Virgin PTFE csövet (a szűz PTFE ellenáll a koncentrált kénsavnak)

Vagy válassza a PPL-vel töltött PTFE csövet (a PPL és a PTFE egyaránt ellenáll a tömény kénsavnak)

Egyéb média:A tömény kénsav mellett a PEEK bélés ellenáll a híg kénsavnak, sósavnak, salétromsavnak, erős lúgoknak, szerves oldószereknek, olajoknak, szénhidrogéneknek, magas hőmérsékletű gőznek stb.

K: Melyek a PEEK bélésű PTFE kompozit csövek fő korlátai?

V:

Hőmérséklet korlát: Folyamatos üzemelés 250°C, alacsonyabb, mint a PPL-lel töltött cső 260°C. Magasabb hőmérsékleti követelmények esetén vegye figyelembe a PPL-vel töltött csövet

Tömény kénsav inkompatibilitás: A PEEK tömény kénsavban oldódik, tömény kénsav átviteléhez válasszon szűz PTFE csövet vagy PPL töltött csövet

Költség: A PEEK alapanyag drága, így a kompozit csövek drágábbak, mint a szűz PTFE csövek és a PPL-vel töltött csövek.

A nagy kopás- és korrózióigényes alkalmazásokban azonban a szűz PTFE-csövekhez képest jelentősen hosszabb élettartam lényegesen alacsonyabb teljes birtoklási költséget (TCO) eredményez.

Valamivel magasabb súrlódási együttható, mint a PTFE: Az ultraalacsony súrlódású alkalmazásokhoz (például precíziós műszercsövekhez), amelyek nem kopnak, a szűz PTFE csövek megfelelőbbek lehetnek

Gyors döntés szabálya:

Kopásállóság + alacsony súrlódás + korrózióállóság a folyadéktovábbító csövekhez → PEEK bélésű kompozit cső az optimális megoldás.

A statikus tömítések vagy kopásálló csövek → a szűz PTFE csövek költséghatékonyabbak.

Ultramagas hőmérséklet (>250°C) + korróziós alkalmazások → PPL töltött cső alkalmasabb.
